Paso 2: Piezas diseño y cableado
ADVERTENCIA DE SEGURIDAD
Este equipo funciona en voltajes de las cañerías; Asegúrese de que usted entiende cómo hacer red cableado con seguridad o que alguien que está calificado para hacerlo para ayudarle. Errores pueden ser FATAL!

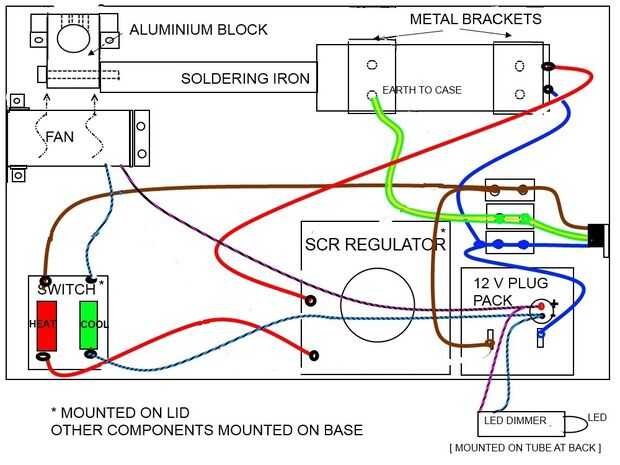

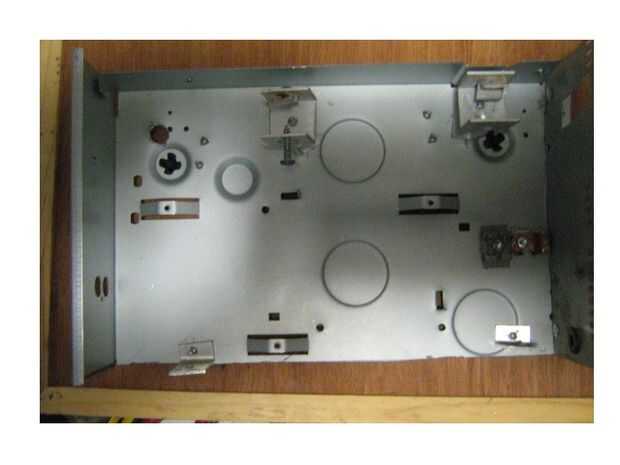

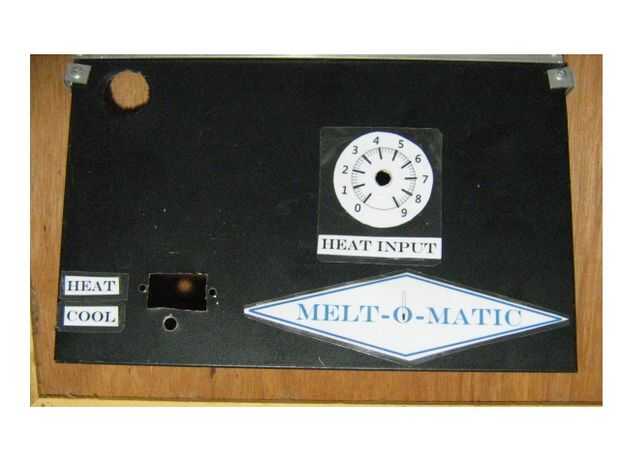

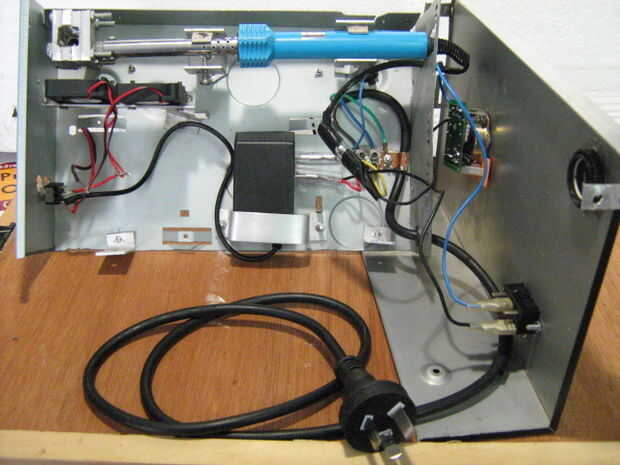

La foto de arriba muestra las piezas (consulte la lista de piezas para la identificación). Éstos fueron establecidos dentro de la caja como en la siguiente foto. Todas las piezas excepción el interruptor del calentador, SCR controlador, lente de aumento y LED fueron montados en la base, utilizando los tornillos y soportes de metal. Se perforó un orificio de 10 mm de diámetro en la base del tubo del LED, y corte un orificio de 25 mm de diámetro en la tapa para permitir la visión del bloque de calefacción con una lupa. Las partes restantes fueron montadas en la tapa. El caso que he utilizado tenía una abertura a lo largo del borde superior que permite el acceso para los tubos capilares, así como proporcionar ventilación de los componentes de calefacción. Si está utilizando un caso cerrado, una abertura tendría que cortar para este propósito, y un número de orificios de ventilación perforados sobre el soldador. Después de montar las piezas, se completó el cableado como en el diagrama anterior.

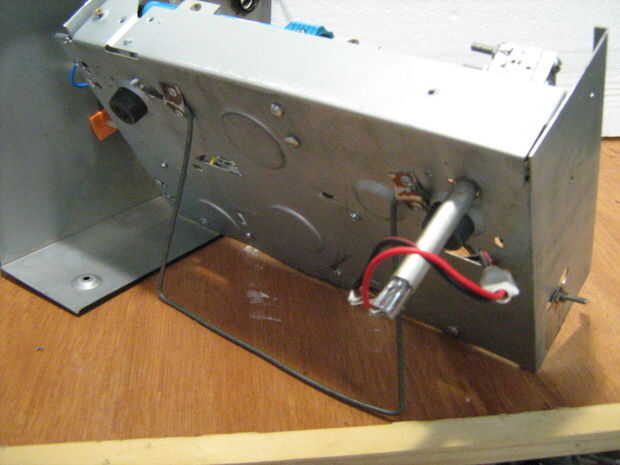

El LED y su control dimmer se montan en el tubo de aluminio de 10 mm de diámetro que se extiende desde la parte posterior del instrumento. Se utilizó un pequeño soporte para sujetar el tubo a la parte posterior de la caja. En el frente, la lupa se monta sobre el agujero en el bloque de la calefacción para que los tubos capilares se centran claramente cuando se insertan en el bloque. Algunos pegamento epoxy puede ser utilizado para fijar el amplificador en lugar. En la parte inferior de la caja puede ser visto del brazo de fianza de alambre usado para sostener el aparato en un ángulo de visión cómodo. Esto puede hacerse usando el alambre de un colgador de ropa.
