Aparejo de la cámara para el 123D Catch (4 / 18 paso)

Paso 4: Montar la abrazadera inferior

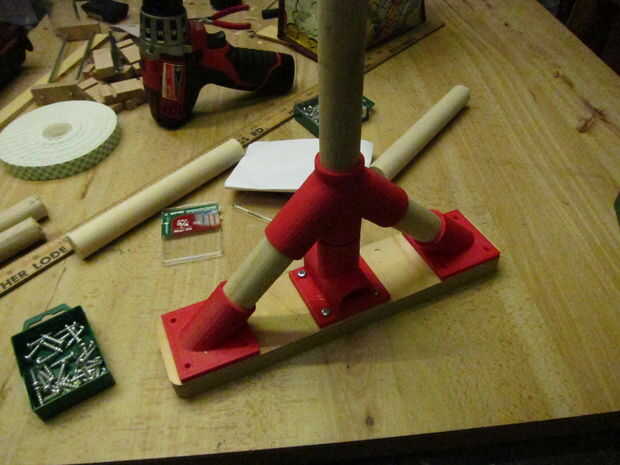

Coloque un pasador de 8" en el centro de la abrazadera 3. Inserte el pasador de 8" en la parte superior del soporte del l. Insertar una 4" longitud de espiga en las ramas de la abrazadera 3. Encajar un 1-refuerzo en el extremo libre de los tacos de 4"

Llevar las llaves 1 a la tabla deslizando el tirante 3 abajo de la longitud más larga de la espiga. Asegúrese de que los tacos de 4" estén bien sentados, en el soporte 3 en un extremo y una llave de 1 en el otro extremo.

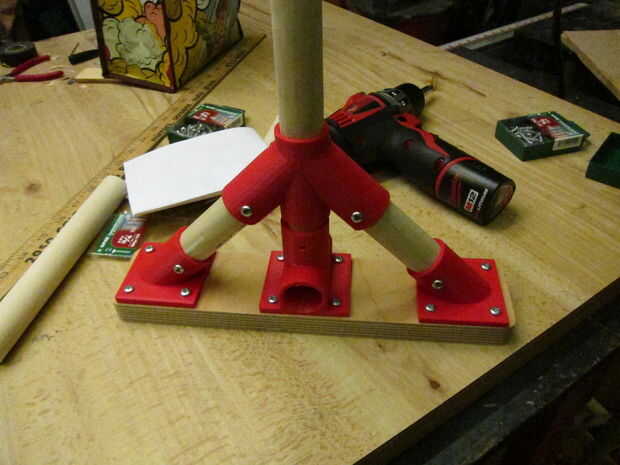

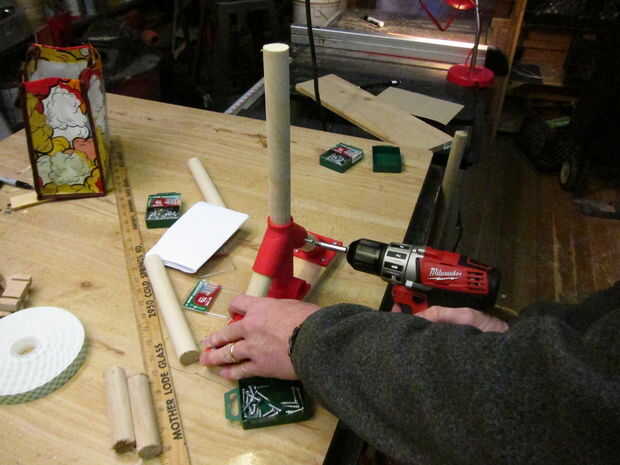

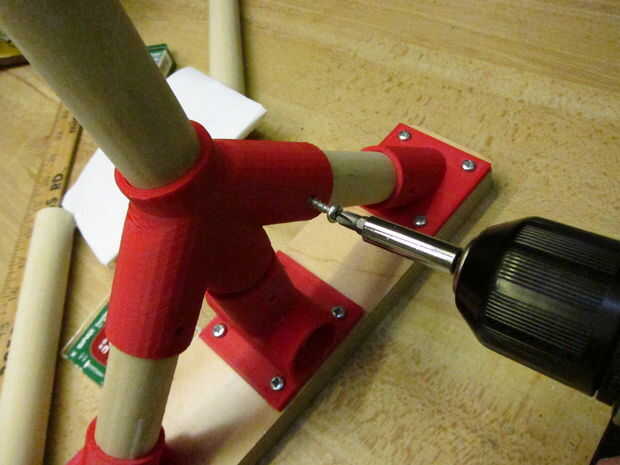

Fije las abrazaderas de 1 a la tabla con 8 tornillos de #8. Fije los tacos de 4" a la abrazadera de 1 y 3-brace usando 4 tornillos #8 (2 en cada lado).

No fije el pasador de 8" todavía. Su destino es otro.
