Paso 1: APDuino en WiFi / 3G - Resumen
* Arduino Mega 2560 + EtherShield
* Inalámbrico Repeater (TP-Link TL-WR702N utilizada en este ejemplo)
* Cables Ethernet
* Adaptadores de corriente respectivos

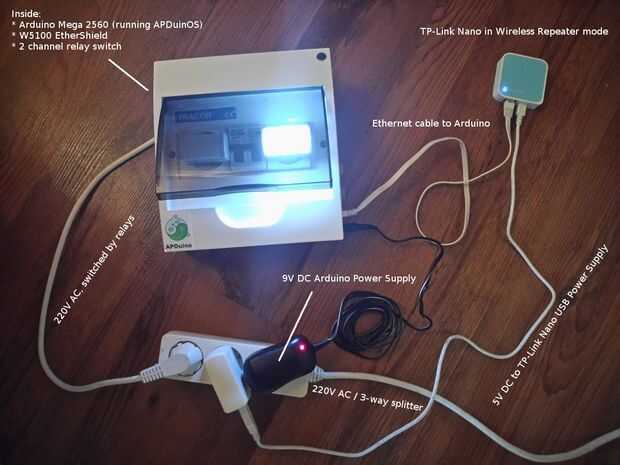

La siguiente imagen muestra un dispositivo de APDuino (en el recinto: Arduino Mega 2560 + W5100 Arduino EtherShield + interruptor de relé de 2 canales, permitiendo el control de dos dispositivos de CA 220V independiente) conectarse a una red inalámbrica WiFi, usando un router inalámbrico TP-Link Nano que soporta WiFi repetidor/modo de puente.
En repetidor o puente modo, el TP-Link Nano (u otro producto) se conecta a una red inalámbrica existente proporcionada por el Wireless Home Gateway o Router de banda ancha y en efecto que se conecta a clientes inalámbricos y con cableados (conectados mediante el casquillo RJ-45 en el Nano) el Nano al conectarse a la red proporcionada por el punto de acceso repetido/puente.
Así zócalo RJ-45 del Nano se convertirá en un puerto de LAN, que puede utilizarse para conectar el Arduino a la red. :-)
