Aperture Science espacial desafió a Companion Cube (3 / 9 paso)

Paso 3: prototipo

El diseño llama para las placas frontales 6, circular de 6 pedazos para los corazones, 8 protectores de la esquina y borde 12 guardias.  Antes de hacer el cubo, hice un prototipo o dos de cada pieza.  Tengo todo del metal de OnlineMetals, no sé si es tiendas metal vs competencia, porque nunca he podido encontrar ningún tipo de lista de precios para una tienda local de metal.  Para cantidades y piezas este pequeños, probablemente no es demasiado malo.  Ofrecen un descuento si usted pide > $100 de metal, y a veces hay códigos de cupón.

Tenga en cuenta que cuando usted pide el metal, desea un poco de material adicional para que usted bastante para arriba antes de cortar.  El aluminio extruído tiene un acabado feo que usted probablemente no quiere y tendrá que quitar.  Además, si pides que corte a 3 pulgadas, a veces consigues 2,9 pulgadas, así que siempre de gran tamaño por un poco.

Aquí están las piezas que utilicé:
Placa frontal: Placa de aluminio 6061 0,25", 8" x 8"
Pieza circular: aluminio 6061 extruido rectangular 5 "x0.5" a 5"

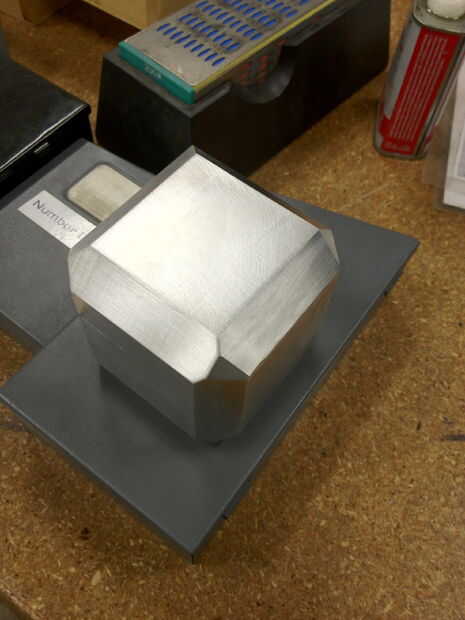

Protector de la esquina: aluminio 6061 extruido cuadrado 3 "x 3" corte a 3.25"
Protector del borde: aluminio 6061 extruido ángulo 2 "x 2" x0.25 "cortar a 3 ft

Yo recomiendo trozos más grandes para los circulares, o sólo utilizar acción circular y lo hace en un torno.  Usé el molino porque no había tomado la clase de torno en TechShop, así que no pude torno de nada.
