Paso 4: Chapa

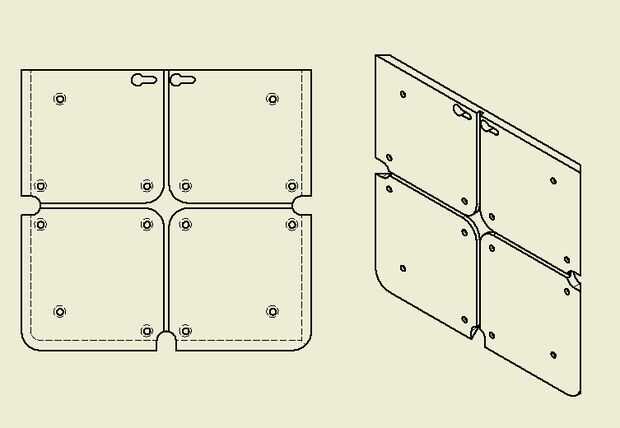

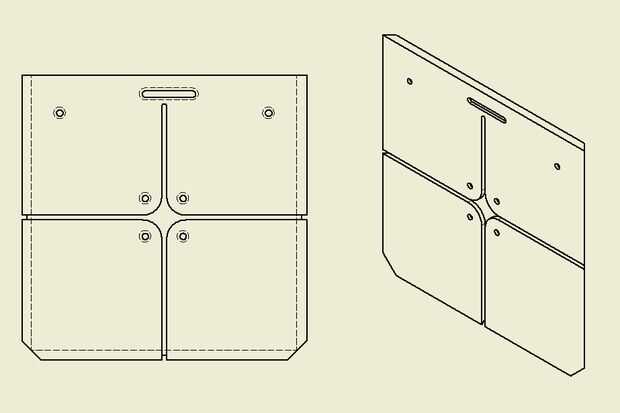

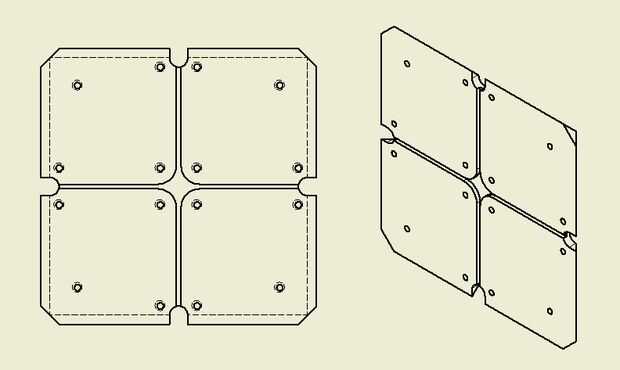

Estos son los pasos que usé para hacer estos:
1) Coloque la placa de piso en prensa (he tenido que revertir las mordazas para que encajen inicialmente, prensas más le permiten mover las mandíbulas en el exterior para objetos más grandes)
2) todos los bordes hasta el tamaño especificado de la máquina. Para la cara Normal es 7.5" x7.5"
3) molino de canales en el exterior... lado. En estas placas usé un 0.125" poco, a una profundidad de 0.125".

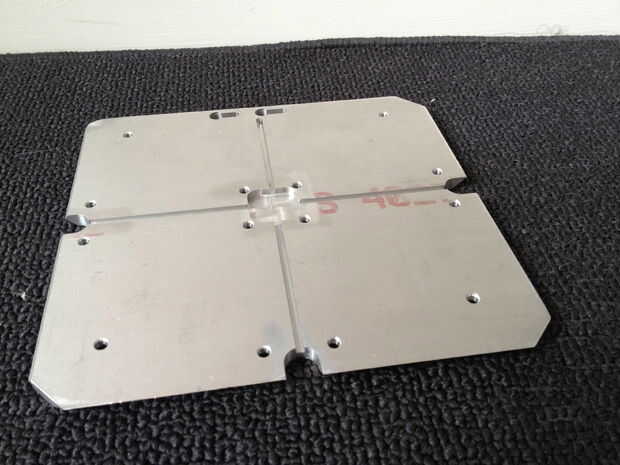

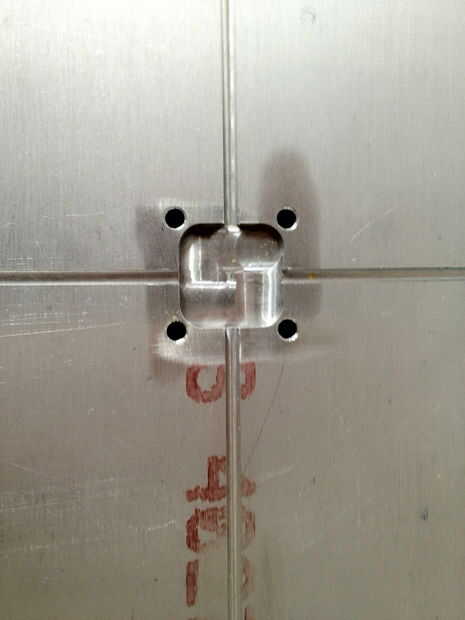

4) el área transversal en el centro del molino, esto es para que EL alambre está doblado no demasiado bruscamente. No muelo como dibujado ya que estaba utilizando un molino manual. En su lugar acaba de hacer una plaza en el centro de cada cara, 0.125" profundidad.

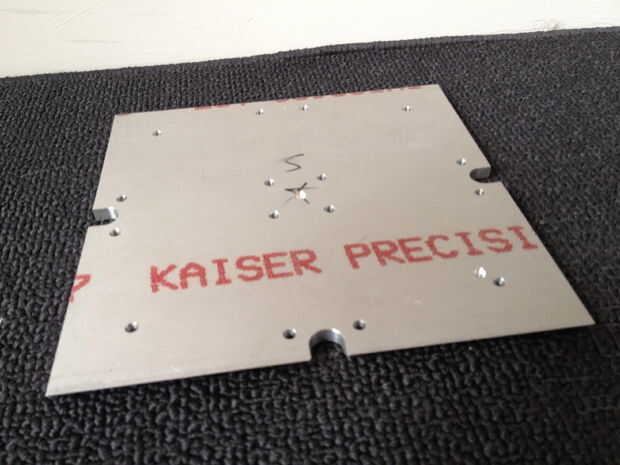

5) Perfore todos los agujeros. Primero usé un taladro de centro para que la broca no pasear. Estos agujeros son todos de tamaño para tornillos #8-32, que es el único tipo de tornillo que utilicé en este cubo. No perfore los agujeros del tornillo de banco. Hice estos agujeros bastante exacto, ya que hay no mucho espacio para la alineación incorrecta en mi diseño.
6) llevaba en todos los agujeros en el interior de la placa. Esto es opcional para todas las placas excepto la "cara arriba" que debe tener un equivalente bastante para que los tornillos son planos en la superficie (desde que se desliza a través de otra placa para abrir)
6) Taladre los orificios en forma de u en los bordes. Estas son más huecos para EL alambre a correr alrededor del cubo. Sólo utiliza una fresa del tamaño adecuado y corrió directamente hacia el lado de la placa.
7) cortar los ángulos de 45 grados en los bordes de la placa, montado la placa plana en la parte superior de la mordaza, dio vuelta a 45 grados. Usé
para sujetar las placas en su lugar. Puede haber una forma más segura como montar sobre la mesa directamente. La parte importante es que la placa está 45 grados al eje y del molino, y sólo puede mover el molino a lo largo de ese eje para obtener un buen grado 45 corte en la esquina.

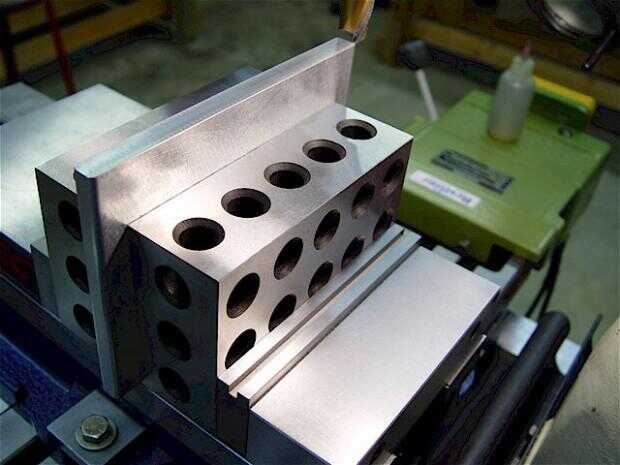

8) achaflanar a 45 grados. Esto es difícil de hacer silencio. Terminé de montar las placas verticalmente en la prensa de tornillo con
como

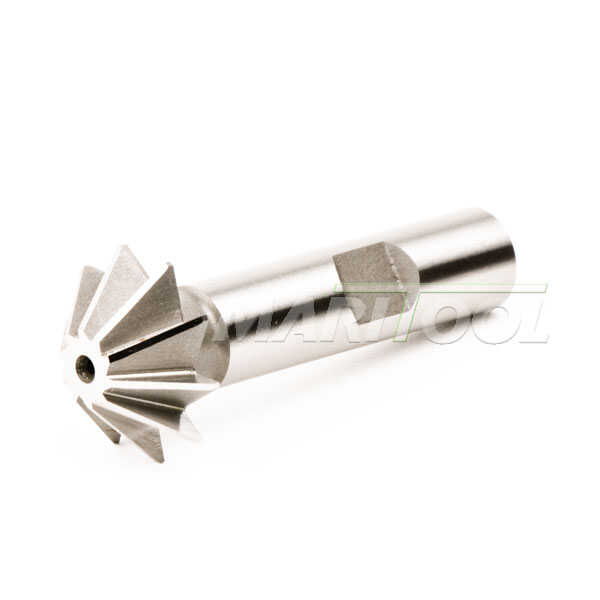

. Combinan con un

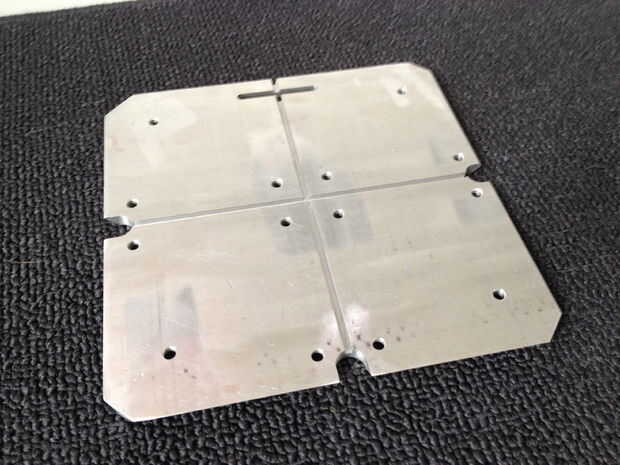

y bam. Hecha las caras. Yo también había chaflanado fuera sólo un poquito, como 1/32" para que no fuera fuerte.
