Aperture Science espacial desafió a Companion Cube (6 / 9 paso)

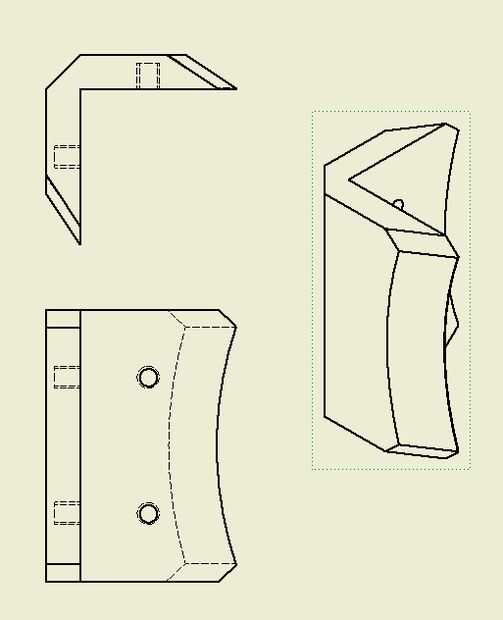

Paso 6: Borde protector

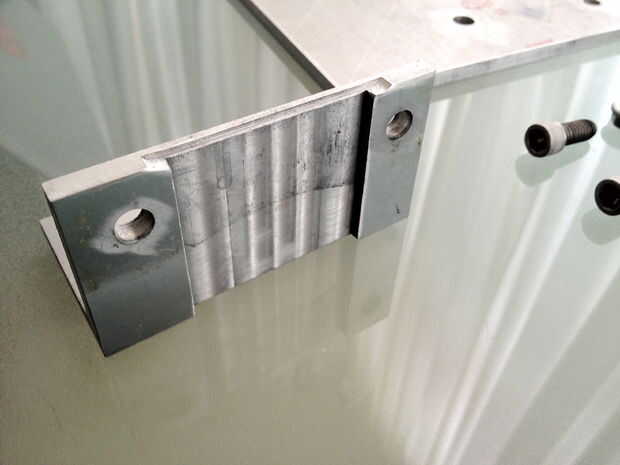

Se un pedazo largo de barra de ángulo y cortar en 12 piezas con la Sierra de cinta horizontal.  Luego terminado todas las caras y corte radiused esquina interior con una fresa.  Las caras y los bordes exterior recibí con un cortador de cara (como un cortador de la mosca pero más rápido), el interior he utilizado un fresa, ya que nadie puede ver la molienda marca de todas formas.

1) montar la mesa giratoria en el molino y el molino del centro sobre la mesa.  Inclinar la cabeza a los 55 grados (por lo que el chaflán se corta será de 35 grados), esto se arruinara la reducción a cero del eje x y el eje y cero seguirá siendo buena.

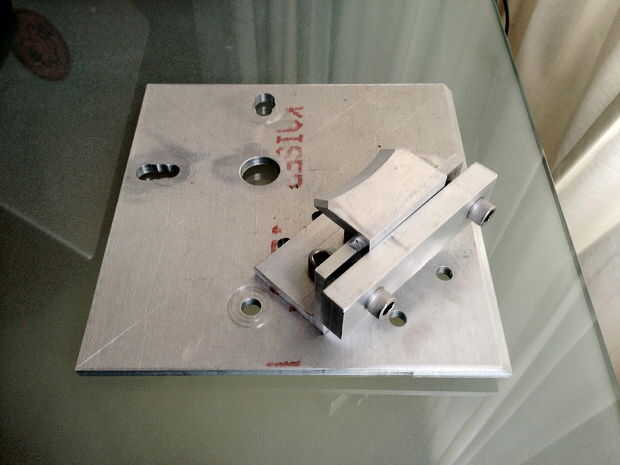

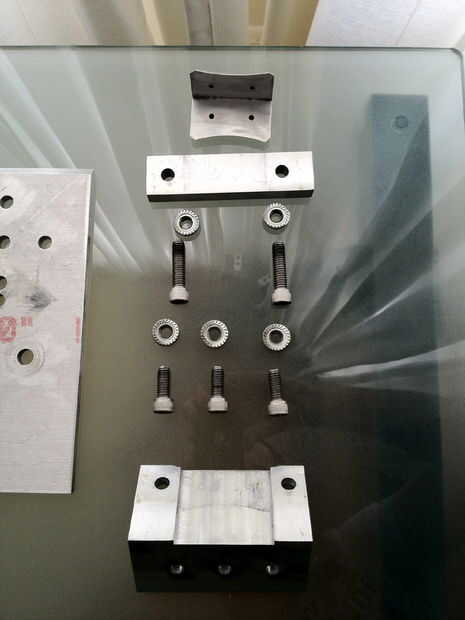

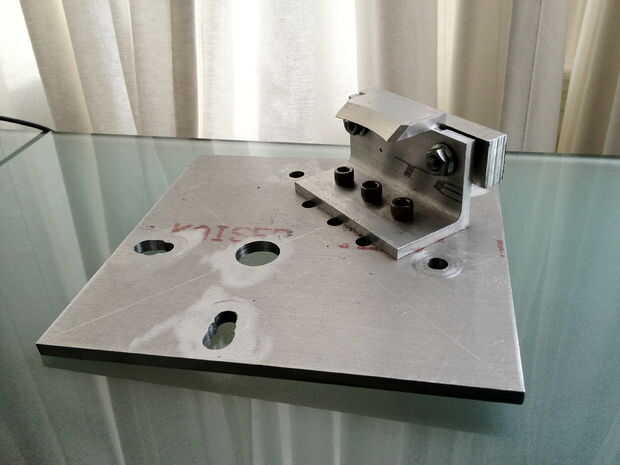

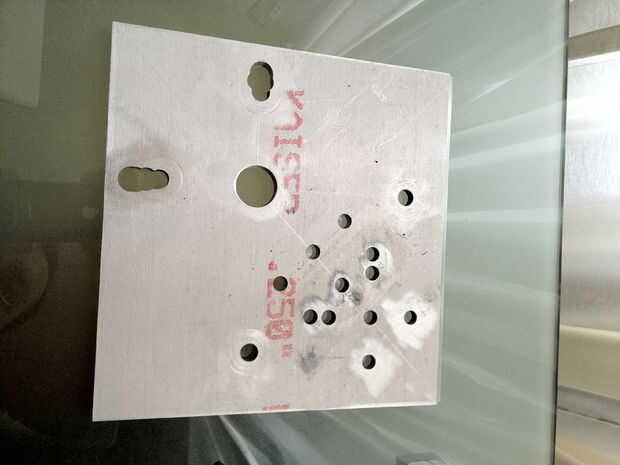

2) ya hicieron un plato dulce accesorio (ver imagen) sostener las piezas de barra de ángulo en el radio adecuado y sólo pone eso ahí.  Recomiendo al menos un 0.5" placa, no el 0,25" ver en la imagen.
3) cada pieza de ángulo de carga en la placa del portalámparas, hacer unos pases hasta que ha cortado totalmente el radio, dale la vuelta y hacer el otro lado.
5) inclinar la cabeza hacia atrás a 0 grados.
4) corte el chaflán grande 45 grados en el borde.  Puse la arista en el tornillo de banco y utilizar un cortador de bisel de 45 grados.

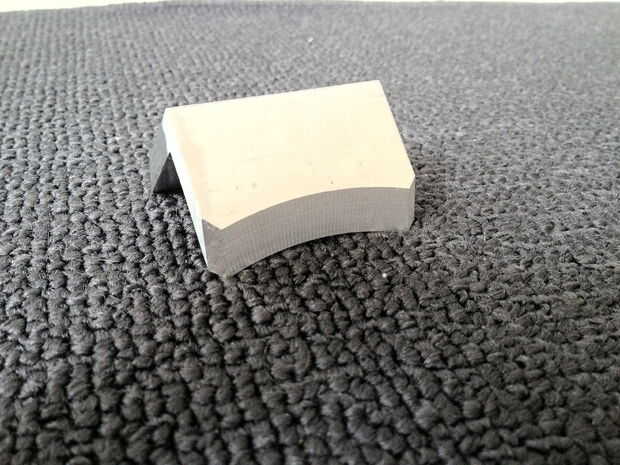

5) cortar los chaflanes pequeños 45 grados en el exterior del radio.   Hice una instalación involucrando bloques en v en el tornillo de banco para sostener la pieza a 45 grados (ver imagen), a continuación, utiliza un cortador de bisel de 45 grados para cortar.

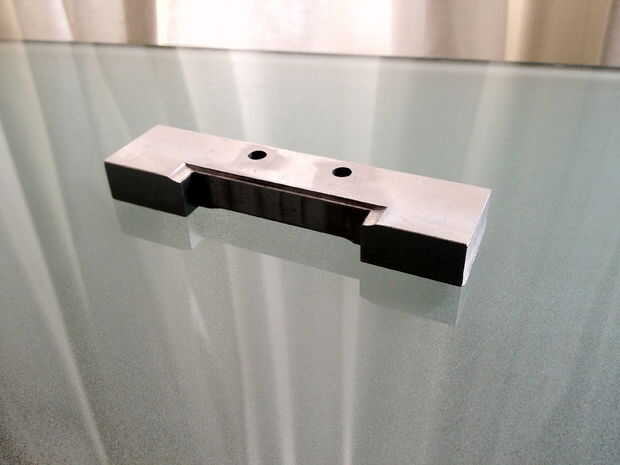

6) taladro y agujeros de golpecito.  Lo pongo en la prensa con algunos paralelos.  Tenga cuidado de no perforar a través de todo el camino, es sólo 0,25" de espesor.  No podía ajustar un taladro de centro allí, así que usé un puñetazo de transferencia con un bloque que hice para alinear los golpes de transferencia (ver imagen).
