Paso 3: cableado

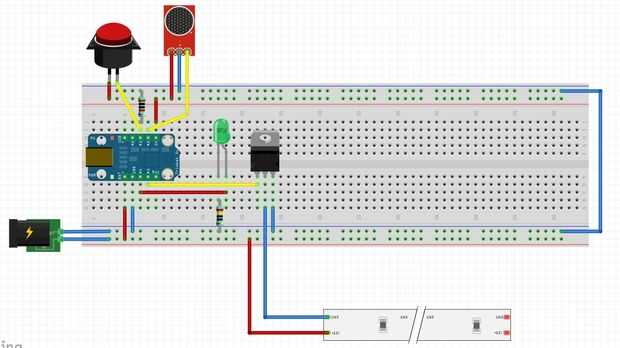

Al principio usted debe armar todo el circuito en un protoboard para verificar si todo funciona bien y experimentar un poco con la sensibilidad del micrófono.

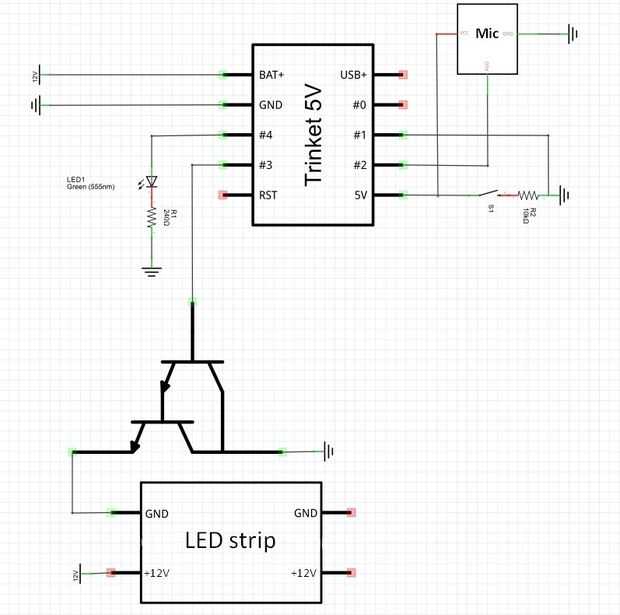

Nota: En el cableado cuadro encima de un tipo diferente de micrófono se muestra, porque la biblioteca de parte de Fritzing no tiene uno similar que utilizamos para este proyecto. Lo más importante para recordar es utilizar la salida digital del breakout del micrófono.
Si se cruza el umbral de sonido por el clap construido en LED se encenderá y obtendrá una señal en la salida digital. Esto es lo que necesitamos. Para fijar el umbral correcto, gire el tornillo hasta que el mencionado LED enciende, y luego gire el tornillo hacia atrás hasta que el LED de apagado. Probablemente algún ajuste fino será necesario, pero siempre utilice el tornillo en el arranque para hacer eso.
El LED verde es una especie de indicador de estado. Deberá encenderse si se detecta un clap. Si un patrón de clap no es válido entonces deberá parpadear rápidamente durante un segundo. Cuando el nivel de umbral no se establece correctamente y el microhphone siempre "escucha" algo, el LED se encenderá constantemente. En este caso trato de bajar la sensibilidad del mic con el tornillo de la ruptura.
Y recuerda todo lo conecte a una base común!
