Paso 2: Construir el circuito

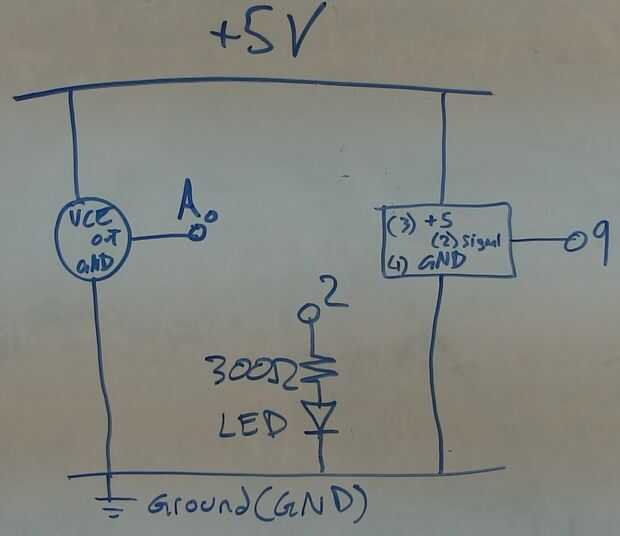

Nos va conectando todos los componentes para nuestro pequeño protoboard. Aquí está una imagen del circuito básico que muestra cómo cada uno componentes conectados a los pines de alimentación y digital analógica o salida en los pines de Arduino. Conectar el + 5V y pines GND de Arduino a la placa en diferentes lugares. Esto le dará un lugar para conectar el mic y el servo para dirigir la energía. Asegúrese de que el Servo está correctamente conectado con el + 5 v y pernos de tierra conectados al lugar adecuado en el protoboard y el perno de la señal a 9 en el Arduino. Eso Perno fue diseñado para el control del servo. Conecte el micrófono a pin a pin A0 en el Arduino. VCE en el Mic va a la energía positiva y GND a tierra. Además, asegúrese de que tiene una resistencia de 300-600 ohmios conectada entre el pin 2 en el Arduino y el lado positivo del LED antes de que el otro extremo del LED está conectado a tierra.
También, el micro que vinculado en las instrucciones tiene ganancia ajustable, para que pueda cambiar su sensibilidad girando el botón en la parte posterior. Tenga cuidado con girar demasiado.
