Aplaudir el interruptor (1 / 3 paso)

Paso 1: Explicación de circuito

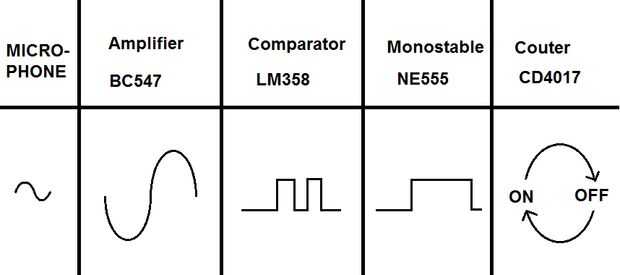

El procesamiento de señal en el circuito se explica en la imagen.

Hay 4 etapas del procesamiento de la señal:

1. En primer lugar, la entrada de la mic es anplified.
2. En segundo paso el comparador se usa para poner un valor de umbral del valor amplificado, para ser considerado como un aplauso o no.
3. En el tercer paso que el pulso del comparador se convierte en un pulso más largo, esto es útil para reducir el ruido en el clap.
4. En cuarto paso, la señal se utiliza primero para encender el LED, y la próxima vez apague el LED. Esto se hace usando un contador de década y restablecer el contador de la Q2. Q0 se deja en blanco, Q1 es el led/relé conectado a.

Q0, Q1, Q2 son las salidas de los contadores de década. Si ves la hoja de datos del 4017. Primer reloj se le da a 4017, da salida de Q0, en el siguiente reloj, turnos de salida Q1 y así sucesivamente.

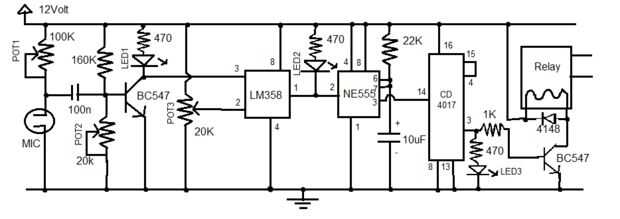

POT1 = utilizado para el voltaje del micrófono

POT2 = utilizado para inicial de polarización para el transistor

POT3 = utilizado para ajustar la tensión de referencia para la comparación
