Aplaudir el interruptor (2 / 3 paso)

Paso 2: Construir el circuito

Cosas que se necesita para construir el circuito:

  1. potenciómetro - 100K, 20kX2
  2. LEDs X3
  3. BC547 X 2
  4. Relé de 12V
  5. diodo
  6. resistencias 160k, 470 X 3, 1k, 22k.
  7. Micrófono de condensador
  8. LM358
  9. NE555
  10. CD4017
  11. Interruptor
  12. Adaptador de 12V/masa
  13. PCB Prefboard/puntos
  14. Base - IC 2x8pin, 1x16pin
  15. condensador de 100nF (104)
  16. condensador de 10uF (cualquier tensión)

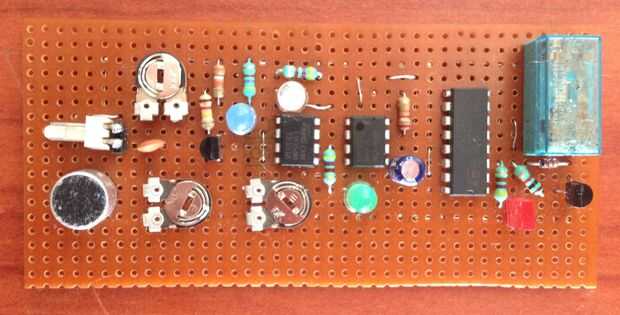

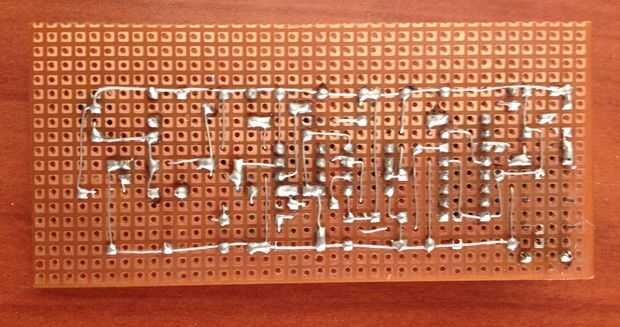

Usted puede construir el PCB de muchas maneras:

La mejor forma es aquella en la que la hice. No es necesario gastar dinero o tiempo en la preparación de diseños y la impresión del PCB del circuito.,

o usted puede construir en protoboard,

o usted puede diseñar su propio PCB y soldar los componentes en él.

Feliz :) de soldadura

Espero que podrá disfrutar el proyecto, cualquier sugerencia o preguntas son más bienvenidas.
