Aplicación de la MCP-23008 usando Relé interfaz (I2C): (4 / 6 paso)

Paso 4: Programación - I

• En este código, utilizo el paradigma de programación de la función
• Usé diferentes pestañas para la definición de funciones y llamadas de función

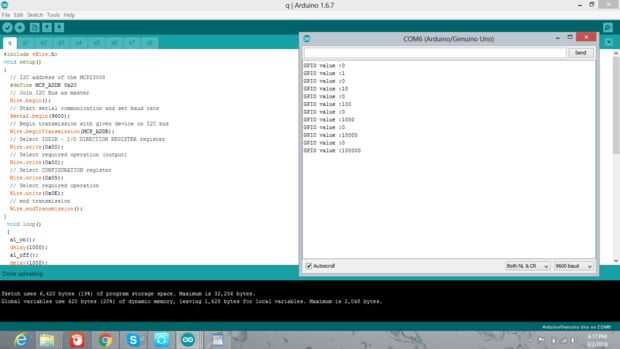

Q código debajo de la ficha:

Código de llamada de función simple

#include
void setup()

{

Dirección I2C de la MCP23008

#define MCP_ADDR 0 x 20

A Bus I2C como maestro

Wire.Begin();

Iniciar la comunicación serial y establecer la velocidad en baudios

Serial.Begin(9600);

La transmisión comienza con dada dispositivo I2C bus

Wire.beginTransmission(MCP_ADDR);

Seleccione IODIR – registro registro de dirección de entrada-salida

Wire.Write(0x00);

Seleccione la operación requerida (salida)

Wire.Write(0x00);

Seleccione registro de configuración

Wire.Write(0x05);

Seleccione operación

Wire.Write(0x0E);

transmisión final

Wire.endTransmission();

}

void loop()

{

a1_on();

Delay(1000);

a1_off();

Delay(1000);

a2_on();

Delay(1000);

a2_off();

Delay(1000);

a3_on();

Delay(1000);

a3_off();

Delay(1000);

a4_on();

Delay(1000);

a4_off();

Delay(1000);

a5_on();

Delay(1000);

a5_off();

Delay(1000);

a6_on();

Delay(1000);

a6_off();

Delay(1000);

a7_on();

Delay(1000);

a7_off();

Delay(1000);

a8_on();

Delay(1000);

a8_off();

}

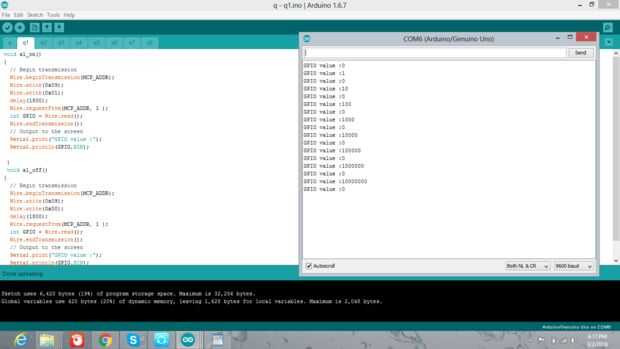

BAJO la pestaña código P1:

Este código es para encender y apagar el relé 1 a bordo

void a1_on()
{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x01);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

void a1_off()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x00);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

BAJO la pestaña código q2:

Este código es para encender y apagar el relé 2 a bordo

void a2_on()
{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x02);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

void a2_off()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x00);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

BAJO la pestaña código q3:
Este código es para encender y apagar el relé 3 a bordo

void a3_on()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x04);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

void a3_off()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x00);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}
