Aplicación de la MCP-23008 usando Relé interfaz (I2C): (5 / 6 paso)

Paso 5: Programación - II

BAJO la pestaña código q4:

Este código es para encender y apagar el relé 4 a bordo

void a4_on()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x08);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

void a4_off()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x00);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

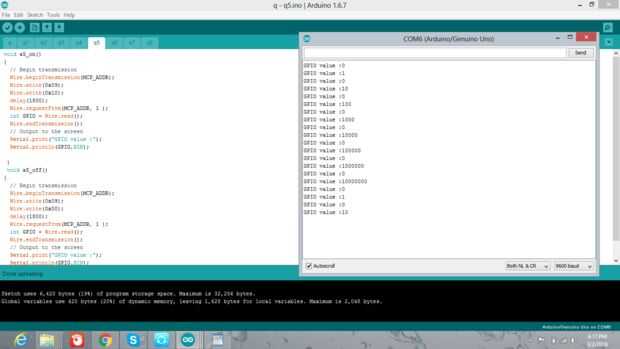

BAJO la pestaña código q5:

Este código es para encender y apagar el relé 5 a bordo

void a5_on()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x10);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

void a5_off()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x00);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

BAJO la pestaña código q6:
Este código es para encender y apagar el relé 6 a bordo

void a6_on()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x20);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

void a6_off()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x00);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

BAJO la pestaña código q7:
Este código es para encender y apagar el relé 7 a bordo

void a7_on()
{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x40);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

void a7_off()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x00);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

CÓDIGO en la ficha P8:
Este código es para encender y apagar el relé 8 a bordo

void a8_on()
{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x80);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}

void a8_off()

{

Comienza transmisión

Wire.beginTransmission(MCP_ADDR);

Wire.Write(0x09);

Wire.Write(0x00);

Delay(1800);

Wire.requestFrom (MCP_ADDR, 1);

int GPIO = Wire.read();

Wire.endTransmission();

Salida a la pantalla

Serial.Print ("valor GPIO:");

Serial.println(GPIO,bin);

}
