Paso 2: componentes
1. un móvil Bluetooth con BLUNO.apk instalado
2. Bluno & IO expansión Shield para Arduino
3. módulo de la exhibición de OLED

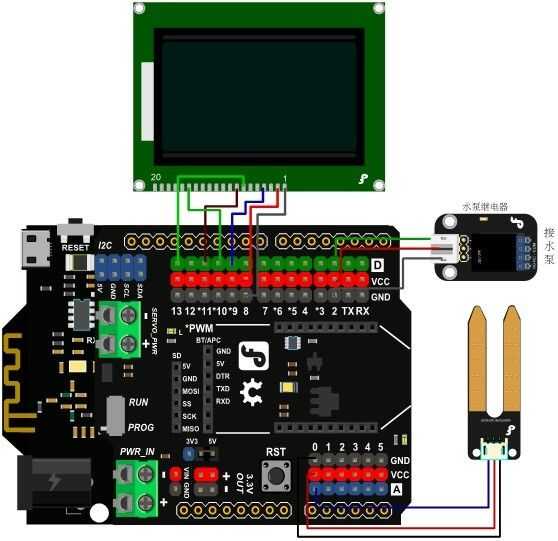

Por favor consulte el mapa (Foto 2) y luego conectar los componentes y fije las placas de desarrollo Bluno a BLUNO.
Nota: exhibición de RST de 12864 OLED de 3 pines

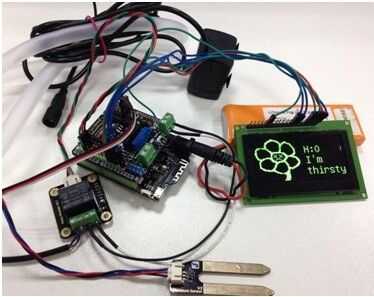

La foto 3 y 4 muestra lo que parece el dispositivo una vez que termine la conexión.
H la figura en la pantalla OLED muestra el nivel de humedad del suelo en la maceta.
Cuando la figura H resulta para ser entre 300 y 800, significa que el contenido de humedad del suelo es normal. Si es menos de 300, eso significa que el suelo carece de agua.
El sensor de humedad del suelo emite un valor analógico entre 0 y 800 mientras que el porcentaje de humedad se mostrará en el Bluno. Así, para calcular el valor de humedad que se muestra en Bluno, deberá dividir el valor de la humedad del suelo en la maceta por 800 y luego multiplicar por 100%.
