Paso 3: Optoisolator (acoplador óptico o acoplador óptico)
Un optoisolator (acoplador también conocido como óptico, acoplador óptico y opto-aislador) es un semiconductordevice que utiliza un camino corto de transmisión óptica para transferir una señal eléctrica entre los circuitos o elementos de un circuito, mientras que mantenerlos aislados eléctricamente uno del otro. Estos componentes se utilizan en una amplia variedad de comunicaciones, control y seguimiento de sistemas que utilizan la luz para impedir que afectan a un menor del sistema recibe una señal eléctrica alta tensión.

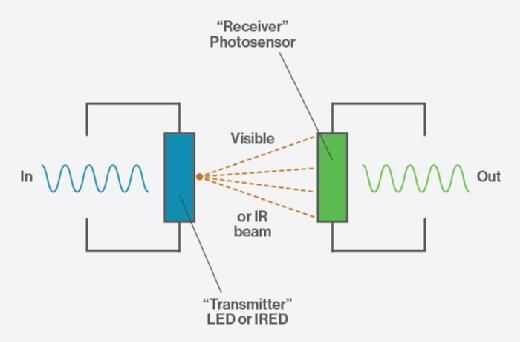

En su forma más simple, un optoisolator consiste de un diodo emisor de luz (LED), diodos de orlaser IRED (diodo emisor de infrarrojos) para la transmisión de la señal y un photosensor(or phototransistor) para la recepción de la señal. Usar un optoacoplador, cuando una corriente eléctrica se aplica a lo LED, luz infrarroja se produce y pasa a través del material dentro de la optoisolator. El rayo viaja a través de un espacio transparente y es recogido por el receptor, que convierte la luz modulada o IR hacia atrás en una señal eléctrica. En ausencia de luz, los circuitos de entrada y de salida están aislados eléctricamente uno del otro.
Equipos electrónicos, así como señal y líneas de transmisión eléctrica, están sujetos a sobretensiones de las transmisiones de frecuencia de radio, rayos y picos en la alimentación. Para evitar interrupciones, Optoaisladores ofrecen una interfaz segura entre los componentes de alto voltaje y dispositivos de baja tensión.
Un optoisolator (acoplador también conocido como óptico, acoplador óptico y opto-aislador) es un semiconductordevice que utiliza un camino corto de transmisión óptica para transferir una señal eléctrica entre los circuitos o elementos de un circuito, mientras que mantenerlos aislados eléctricamente uno del otro. Estos componentes se utilizan en una amplia variedad de comunicaciones, control y seguimiento de sistemas que utilizan la luz para impedir que afectan a un menor del sistema recibe una señal eléctrica alta tensión.
Descarga a esta guía de bolsillo de gestión de red y monitoreo de esta guía de bolsillo exclusivo, buceo en la piscina de red unificada con expertos de redes. Explorar herramientas de gestión importantes, características clave y enfoques de proveedor así como los pros y contras de locales vs sistemas de gestión de red basada en el proveedor.
Al enviar su dirección de correo electrónico, usted acepta recibir correos electrónicos con respecto a tema relevante ofrece de TechTarget y itspartners. Usted puede retirar su consentimiento en cualquier momento. Contacto TechTarget 275 Grove Street, Newton, MA. Usted también acepta que su información personal puede transferida y procesada en los Estados Unidos, y que ha leído y acepta los términos de uso y política de privacidad.
En su forma más simple, un optoisolator consiste de un diodo emisor de luz (LED), diodos de orlaser IRED (diodo emisor de infrarrojos) para la transmisión de la señal y un photosensor(or phototransistor) para la recepción de la señal. Usar un optoacoplador, cuando una corriente eléctrica se aplica a lo LED, luz infrarroja se produce y pasa a través del material dentro de la optoisolator. El rayo viaja a través de un espacio transparente y es recogido por el receptor, que convierte la luz modulada o IR hacia atrás en una señal eléctrica. En ausencia de luz, los circuitos de entrada y de salida están aislados eléctricamente uno del otro. Equipos electrónicos, así como señal y líneas de transmisión eléctrica, están sujetos a sobretensiones de las transmisiones de frecuencia de radio, rayos y picos en la alimentación. Para evitar interrupciones, Optoaisladores ofrecen una interfaz segura entre los componentes de alto voltaje y dispositivos de baja tensión.
El optoisolator está encerrado en un solo dispositivo y tiene el aspecto de un circuito integrado (IC) o un transistor con cables extras. Pueden utilizar optoacopladores para aislar circuitos de baja potencia de circuitos de potencia más alta y para eliminar el ruido eléctrico de las señales. Optoaisladores son más adecuados para señales digitales, pero también pueden utilizarse para transferir señales analógicas. El aislamiento de cualquier tarifa de datos de más de 1 Mb/s se considera de alta velocidad. La velocidad más común disponible para digital y analógico Optoaisladores es 1 Mb/seg, si bien también dispone de 10 Mb/s y 15 Mb/seg de velocidad digital. Optoaisladores son considerados demasiado lento para muchos digital modernos usa, pero los investigadores han creado alternativas desde la década de 1990.
En comunicaciones, Optoaisladores alta velocidad se utilizan en fuentes de alimentación para servidores y aplicaciones de telecomunicaciones, alimentación a través de la tecnología de Ethernet (PoE) para redes LAN de Ethernet por cable, por ejemplo. Optoisolator componentes también pueden proteger cables Ethernet y fibra óptica de sobrecargas eléctricas. InVoIP teléfonos, señales eléctricas pueden ser aisladas mediante un optoacoplador salida de transistor.
Aunque es no común, donde se utilizan módems para conectar al teléfono líneas, el uso de Optoaisladores permiten a un ordenador para conectarse a una línea telefónica sin riesgo de daños de sobretensiones o picos. En este caso, dos Optoaisladores son empleados en la sección analógica del dispositivo: uno para señales por aguas arriba y el otro para las señales de aguas abajo. Si un incremento se produce en la línea de teléfono, el ordenador será afectado porque el gap óptico no conduce corriente eléctrica.
