Paso 3: Iniciar la impresión de las piezas
Bueno vamos a dejar que la impresora 3d a cumplir su destino mientras trabajamos en la electrónica.
Comenzar la impresión

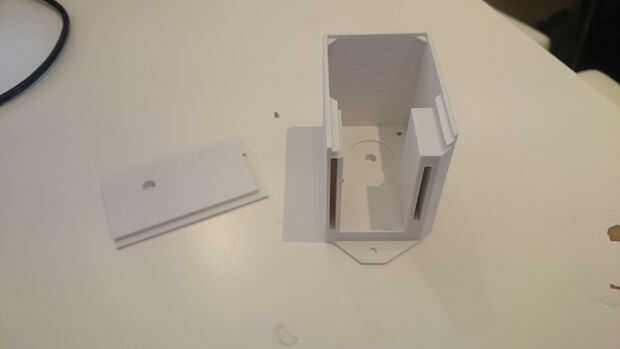

1. Inicie por el soporte (Motor_bracket.stl) del motor de impresión. Coloque el soporte con los orificios del tornillo toque la cama. Mayoría de las impresoras deben poder imprimirlo sin estructuras de apoyo a pesar del pequeño voladizo en la parte superior. Si el tuyo no, imprimir con soportes y quitar luego.
2. imprimir la tapa (cover.stl). Para reducir al mínimo las estructuras de soporte puede imprimir de pie.
3. Imprima el soporte de eje (Axle_mount.stl). Preferiblemente con el diámetro más grande frente a la cama.
4. imprimir los soportes de pared. (Motor_bracket_wall_mount.stl y Wall_mount). El soporte de pared de soporte del motor es el que he usado debido a la forma de mi "marco". Dependiendo de cómo suyo verá probablemente será remodelar este archivo. Si su superficie es plana puede sacar solo la parte trasera por lo que tiene el mismo grosor. Nota. No corte la "parte gruesa" debe ser allí (un tornillo irá allí más adelante).
Compruebe la instalación y montaje de las piezas
Cuando todo esté listo, asegúrese de que encaja las piezas.

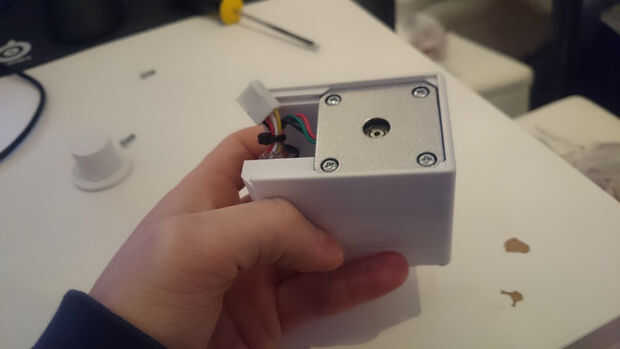

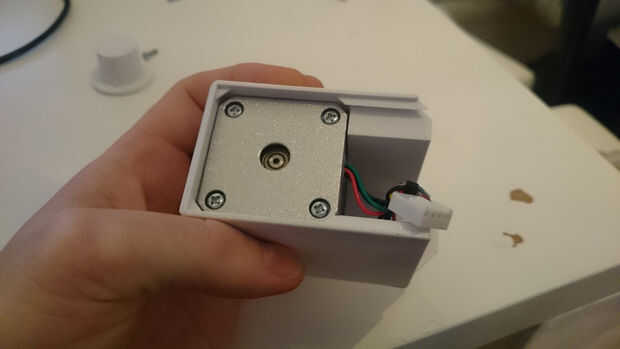

1. introducir el motor en el soporte y utilizar 4 tornillos de M3 para bloquearlo.
¿2. prueba la tapa, se desliza en correctamente?

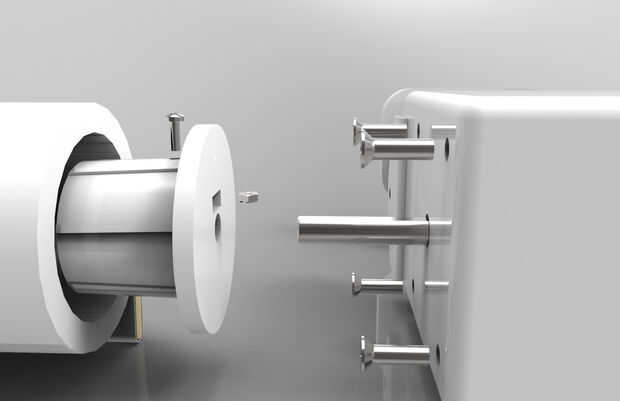

3. ahora vamos a arreglar el axle_mount al eje del motor. Deslice una tuerca en el agujero y atornille un tornillo del lado a arreglarlo. Ahora presione el soporte del eje en el eje de la persiana. Debe ser un ajuste muy apretado. Al pulsar en push sólo en el anillo externo axle_mount, no la carcasa del motor ya que esto podría dañar su motor.

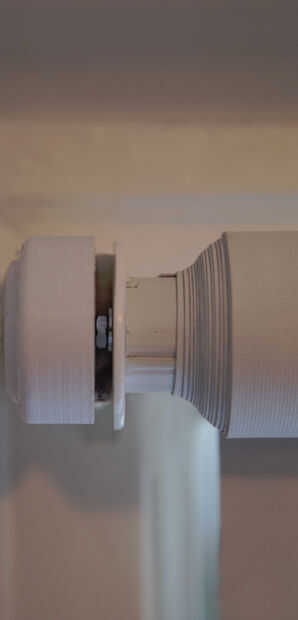

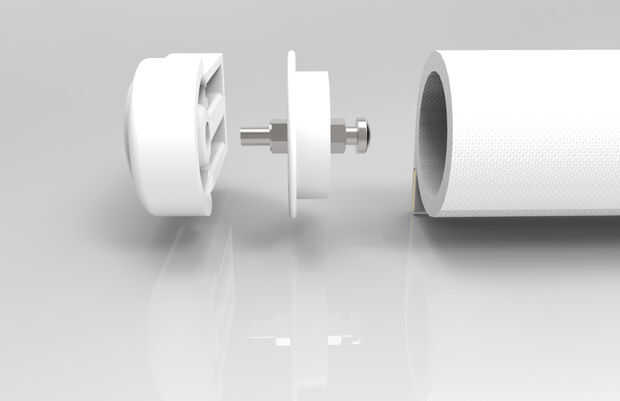

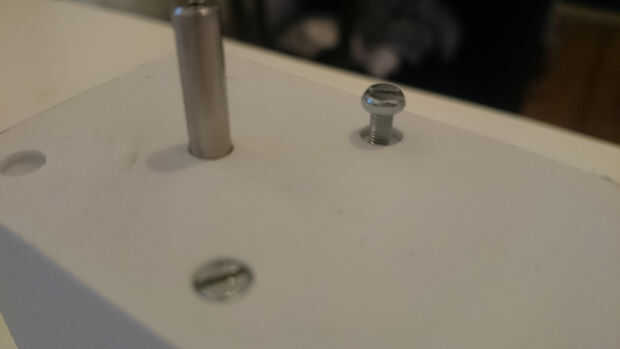

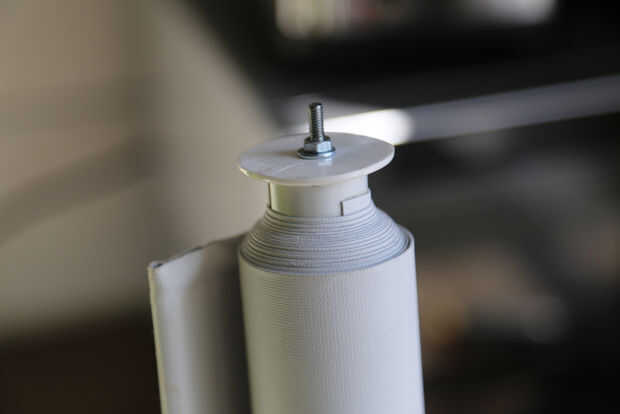

4. en el otro lado del eje es un inserto de plástico de ikea. Mantener, pero haga un orificio en su centro y empujar a través de un tornillo. Este tornillo se van dentro de la Wall_mount y servir como nuestro árbol. Encontrar un tornillo que encaja en el agujero de la Wall_mount. Debe proporcionar cierta fricción al girar. Si no tienes la suficiente fricción en este punto las persianas se Desenrollen ellos mismos en la posición superior cuando el motor se apaga. Demasiada fricción y el motor no ser capaces de rodar para arriba las persianas. Puede poner bandas de goma o papel alrededor de su tornillo para aumentar fricción si es necesario. (inicialmente puse un rodamiento de bolas mini en mina que permitió mi persianas acelerar cerca de velocidad de la luz cuando se apaga el motor y quite los soportes.).

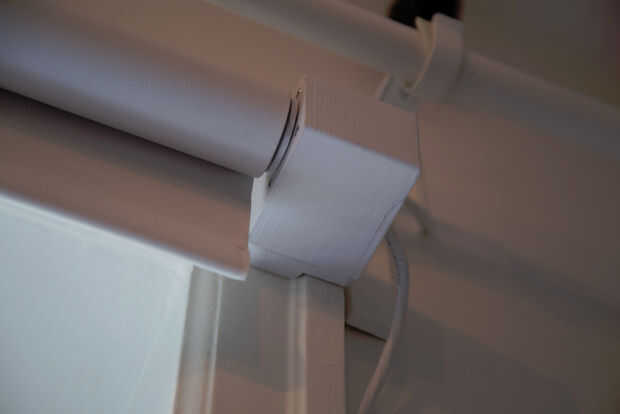

Coloque las tuercas en el tornillo a cada lado de la inserción de plástico, así que usted puede ajustar la posición más tarde. Medir cuidadosamente cómo se debe colocar todo el conjunto, montar y perforar.
¿Todos los trabajadores? ¡ Excelente!
Ahora quite la carcasa del motor y el motor, tenemos que probar todo antes de empezar a conectar cables largos a nuestras paredes.
