Paso 2: 3-piezas impresas
He intentado hacer una réplica bastante cerca del faro que se utilizó en la película, pero dado que éste es mi primer artículo impreso 3-d y solo tuve una sola oportunidad de imprimir cada parte, me faltan algunos detalles del faro original, que curiosamente fue construido para el rodaje de la película y luego desmantelado después de la película.
Diseñé el faro a 12 partes de 10 dibujos; que yo se montar juntos después de la impresión. La mayoría de las piezas pegadas, pero quería ser capaz de tener acceso a las bombillas de luz, motor y baterías más adelante. He tratado de incorporar esto en el diseño.
Atención: no he alterado los dibujos ya que lo tenia impreso. Hay algunos temas en los dibujos que hacen que las piezas no encajan bien diseñado.
No encajan en las lengüetas de la tapa de la Base que se deslice hacia abajo dentro de la parte media y luego obtener en por las teclas de bloqueo.
También la pieza base de fondo no es tan grande como la parte inferior de la base, pero también no suficientemente pequeño como para caber dentro.
Las teclas de bloqueo sobresalen demasiado lejos así, ya que el motor está un poco descentrada.
También puede ejecutar en problemas dependiendo de lo que escalar el dibujo y las tolerancias de la impresora está utilizando.
Mi versión impresa terminó siendo reducido a alrededor del 50% de las dimensiones del dibujos.

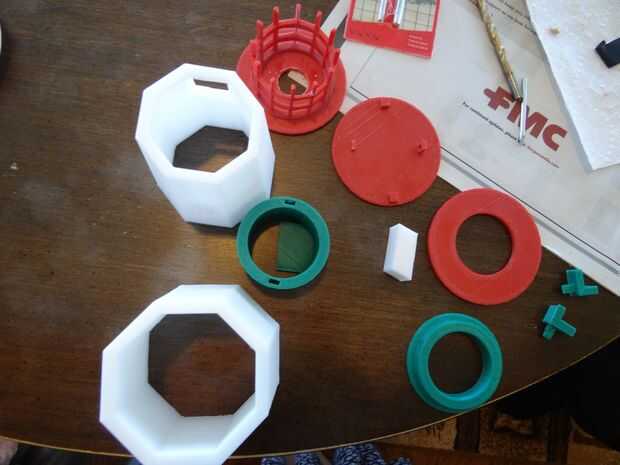

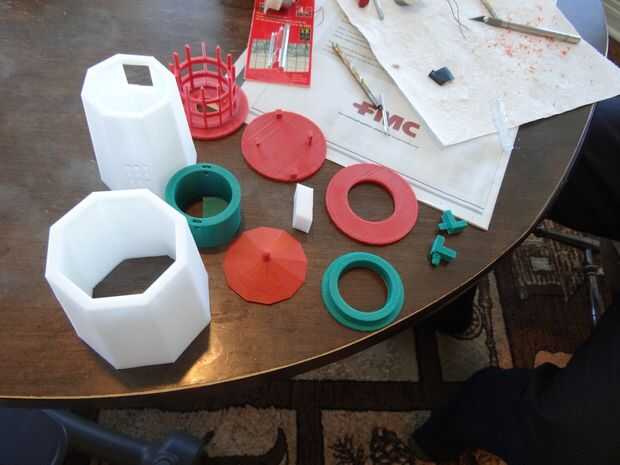

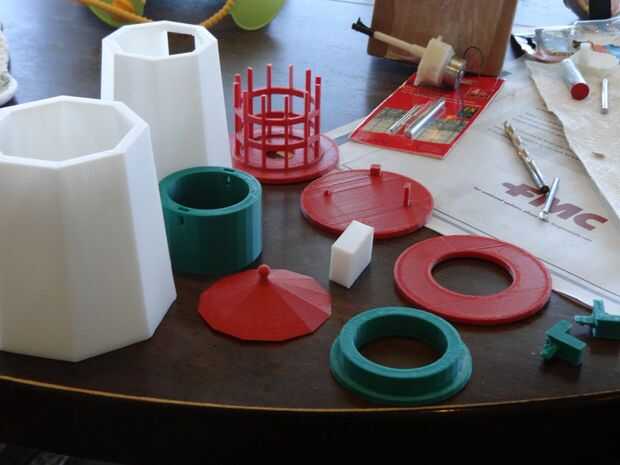

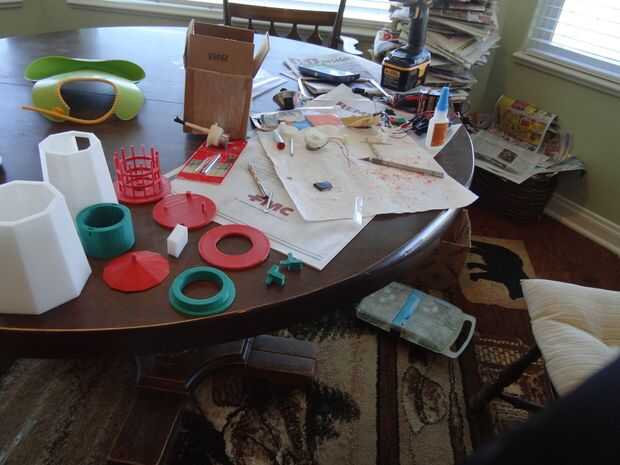

Aquí están las piezas y los dibujos:
Parte 1: La Base puerta y puerta de la ranura de caramelo
Como se mencionó anteriormente esta pieza tiene un problema de tamaño. No es tan grande como la parte inferior de la pieza de primera base, pero también no es lo suficientemente pequeño para caber para arriba dentro de la base o. Si tuviera que hacerlo otra vez, me hacen esta pieza más gruesa y hacerlo tan grande como las dimensiones exteriores de la base de modo que pude avellane algunos tornillos en él y lo coloque de esa manera. Terminé usando un método de Velcro no elegante.
Este dibujo contiene también una pequeña parte que puede utilizarse para tapar la ranura de caramelo mencionada en parte 3 abajo.
La puerta de la Base de la faro de vídeo, muestra la puerta base e impresión de puerta de ranura de caramelo.
Parte 2: Pieza Base 1
No existen problemas con esta pieza es un simple hexágono con lados de inclinación.
Base de Faro de Video 1 muestra la impresión de la pieza Base 1.
Parte 3: Pieza Base 2
Esto pega sobre la pieza Base 1 y disminuye aún más. También contiene una ventana solo para estética y un agujero en la parte posterior superior que puede ser utilizada como una ranura de candy si se hace a escala completa, o en mi caso a la luz nocturna interior.
El faro Video Base 2 muestra impresión Base pieza 2.
Parte 4: Media pieza 1
Realmente hay algo especial acerca de esta parte.
El Video Faro medio parte 2 muestra pieza media 1, media pieza 2 y la impresión de bloqueo teclas.
Parte 5: Pieza media 2
Realmente hay algo especial acerca de esta parte.
El Video "Faro medio parte 1" muestra 2 pieza media y la Base de la parte superior se imprime.
Parte 6: Pieza media 3
Esto fue diseñado originalmente con un estante en su interior para apoyar el paquete de baterías, con mi versión escala abajo que tuve que cortar la parte vertical de la plataforma por lo que encajaría en el motor. 10 utilicé la parte horizontal de la plataforma para colgar la luz nocturna de.
Pegan estas piezas medianas 3 antes de pegar en Base 2 de la pieza.
Parte 7: Base superior
Este es el que he mencionado anteriormente que las fichas no son elaboradas correctamente para él a la línea con las ranuras en la parte superior de 3 pieza media, que terminó cortando las pestañas fuera en conjunto. Taladré un agujero a través de los bloques cuadrados pequeños y en el lado de media pieza 3, 90 grados de las ranuras de 3 pieza media. Luego utiliza un alambre rígido para hacer un lleva la manija y se inserta a través de estos bloques y los agujeros, el mango ahora mantiene la parte superior a la base en lugar de las teclas de bloqueo. Haces un pequeño agujero en esta por el eje del motor pasar a través.
Parte 8: Bloqueo de teclas
Estos fueron diseñados para sostener la parte superior uno mientras que proporciona acceso al motor. No terminan usándolos. Creo que necesitan algunos ajustes en el dibujo que encajarán bien.
Parte 9: Parte superior 1

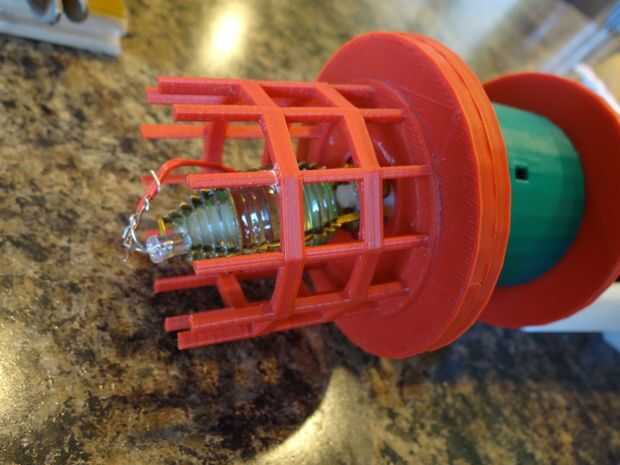

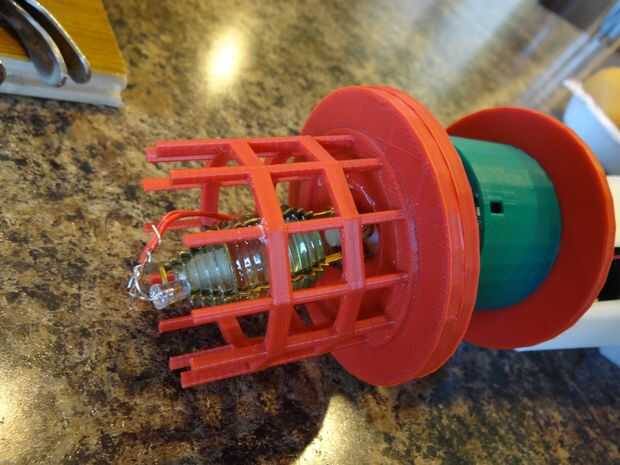

Esta es la cubierta de lente, hice un agujero en la parte inferior de esta lo suficientemente grande para mi lente ornamento pasar a través. Esta parte se une a la Base de la parte superior con los tornillos del motor y un trozo de cinta entre las dos piezas. También hice un pequeño agujero cerca del borde para los cables pasar a través de ese poder del LED.
La tapa de Faro de Video demuestra la impresión superior 1 y superior 2.
Parte 10: Parte superior 2
Este es el techo y la última pieza. Terminé vaciando el interior parte de la centro porque mi objetivo es un poco superior a la jaula, esto permite que los cables de los LED la luz se esconde el techo. Esto tiene los agujeros que se alinee con la estructura de puestos del Top 1, pero deba abrirse un poco con un cuchillo. Pegue esta parte superior 1.
