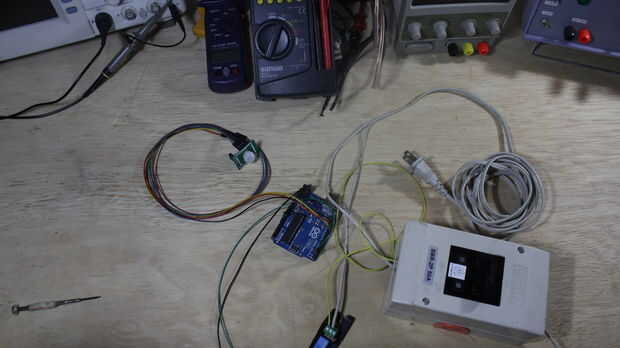

Paso 1: Mecanismo electrónico

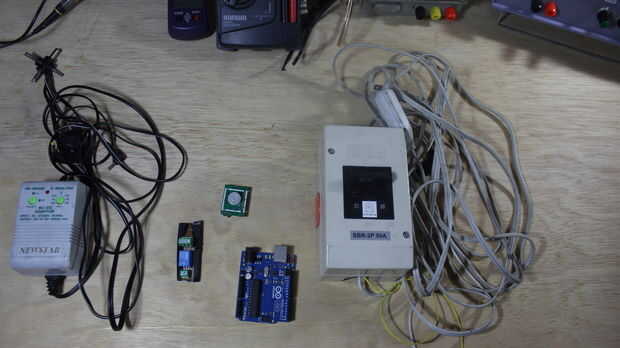

Materiales necesarios
- Arduino uno
- Sensor PIR

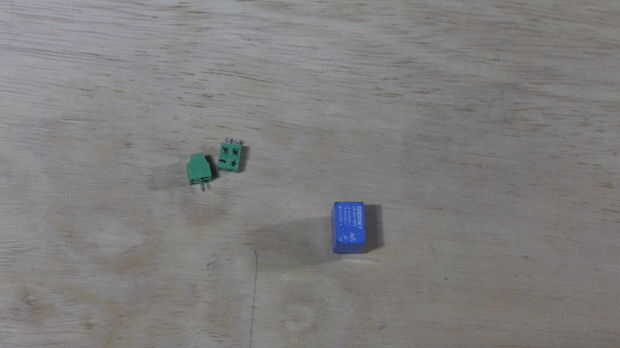

- módulo de relé
- cable de extensión con o sin una caja de interruptor

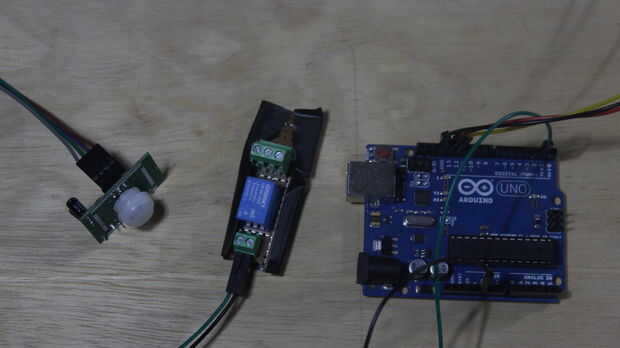

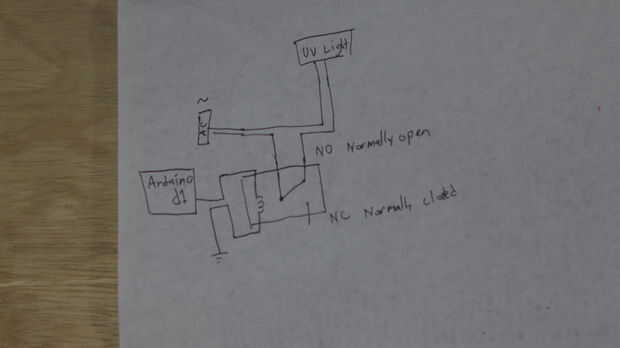

Que el módulo de relé Usé 2 terminales y había conectada a los contactos del relé. Un terminal va al pin normalmente abierto y común del relé y la segunda terminal va a la bobina del relé. Conecte el terminal de la bobina a la arduino digital pin 1 y GND. Conecte el terminal del interruptor a un conductor del cable de extensión.

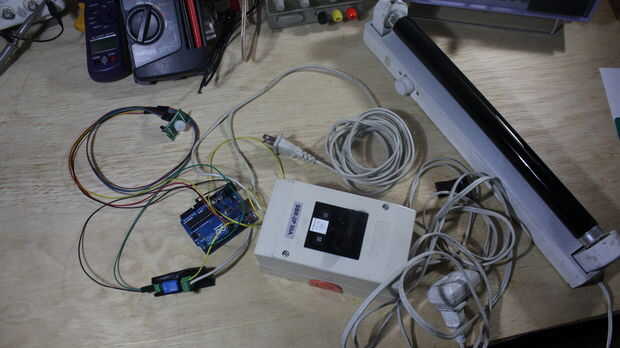

Conecte la luz negra a la salida del cable de extensión.
Pernos del sensor de PIR, la fuente de 5v + va a 5v o el pin 13 de arduino, la salida va a la arduino perno 12, conectar el GND a GND de arduino.
Conecte el adaptador de corriente para el arduino.
