Paso 3: Soldar los cables al controlador NES
En este paso, vamos a:
-Aprender que donde la soldadura
-Soldadura de los cables en la placa

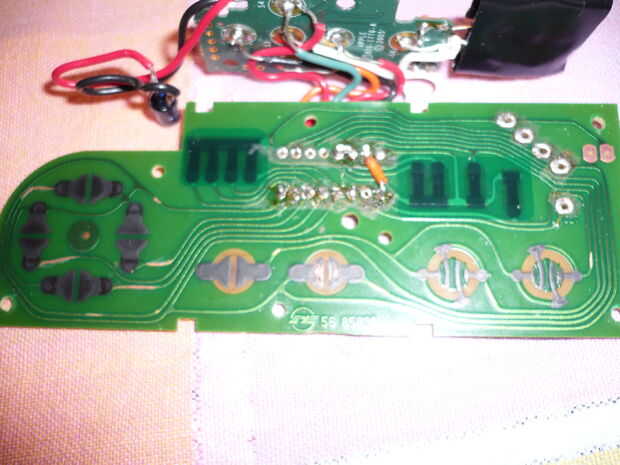

Aquí está el pinout de los agujeros.
A partir de la parte inferior izquierda:
1. tierra
2. derecho
3. izquierda
4. parte inferior
5. para arriba
6. inútil
7. inútil
8. un botón
A partir de la parte superior izquierda.
1. inútil
2. inútil /
3. inútil
4. inútil
5. Inicio
6. Seleccione
7. B botón
8. inútil

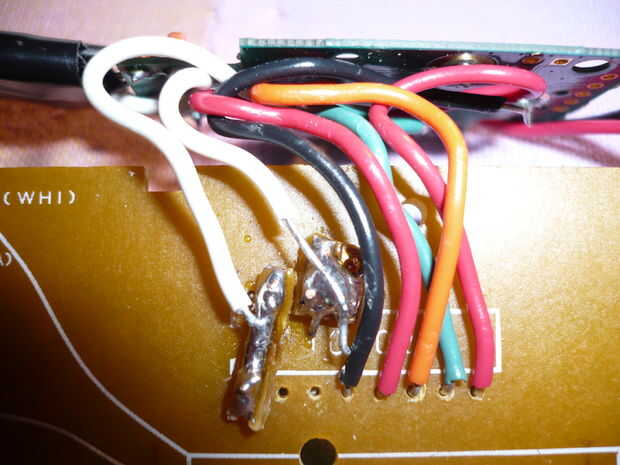

Como se aprecia en el cuadro 3, había soldado el botón A y B junto, comienzo y seleccionar juntos. Quería reproducir/pausa con A o B y el uso del menú del control remoto con Start o Select. Utilizo algunos Veroboard (tira-board) para la soldadura de ambos botones. Es opcional. Quería que mi control remoto para ser así, pero no tienes que.
Entonces, basta con soldar los cables de cada agujeros necesarios. Tener cables, porque es más fácil cortar el final, de lo contrario.
