Apple NesRemote (5 / 9 paso)

Paso 5: Modificar el mando a distancia Apple

Ahora que hemos destapar el control remoto de Apple, tenemos que hacer algunas modificaciones.

1. modificar la sección de la batería.
2. modificar los cables de LED IR.

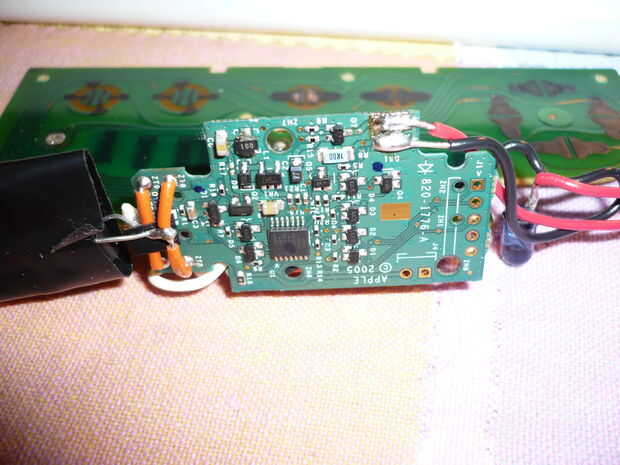

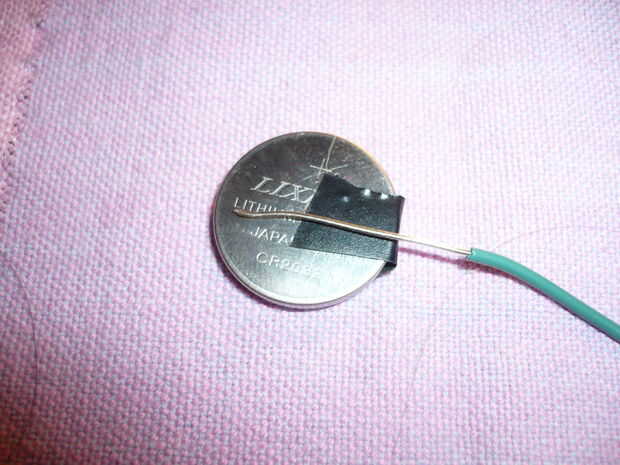

En primer lugar, usted necesitará modificar la batería. Derecho ahora, ocurre demasiado y es demasiado rígido en el controlador. Por lo tanto, es necesario desoldar el actual soporte de la batería. Como se puede ver en la segunda foto, hice los cables en forma de T. Después de soldar ambos cables en el tablero, conectado la batería y eléctrica lo había grabado. En la tercera imagen, se muestra cómo protege el lado positivo de tocar el lado negativo . Cuando lo arreglamos al control remoto, asegúrese de que las conexiones son buenas y constante.

(18/05/2008) EDIT: Tienes para asegurarse de que se conectan los cables a la batería duro a él. Si no, no funciona el mando a distancia... Había utilizado cinta eléctrica, pero creo que algunos pegamento caliente haría el truco. Sólo asegúrese de que las conexiones son constantes.

(18/05/2008) EDIT 2: Pues... cinta eléctrica no fue suficiente. Yo no pegue los cables a la batería, pero en su lugar puse un pequeño trozo de plástico en la parte superior de la batería... para que PCB del controlador de la NES lo empuja hacia abajo, mantener los cables de la batería.

En segundo lugar, puesto que el agujero donde va el LED IR que es ahora, tenemos que desoldar el LED IR y agregar algunos cables. 2 cosas: 1. ten cuidado con la polaridad. En mi foto, cable negro = negativo. 2. otra vez tomar los alambres más largos que necesitan, en el peor, sólo tendrás que cortar y volver a soldar.
