APR9600 Grabación de voz y sistema de reproducción con JRC286D Chip ICStation Mega 2560 Arduino Compatible (13 / 21 paso)

Paso 13: La conexión del condensador C3, resistor R5 y condensador C14, 15

1 la conexión de 4.7uF condensador C3 y 470 K resistencia R5

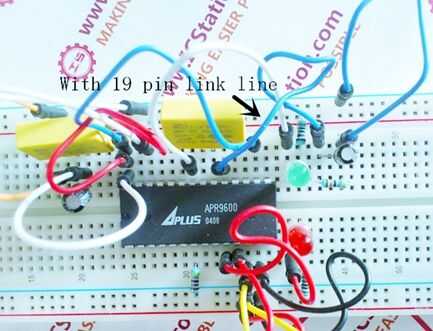

Según el esquema, poner el 4.7uF condensador C3 y 470 K resistencia R5 en paralelo. Y conecte un extremo de estos dos productos en paralelo a pin19 del chip APR9600 voz. Y conecte el otro extremo a la tierra.

2 la conexión de 0.1uF condensadorC14 y 100uF condensador C15

Ponga el 0.1uF condensador C14 y 100uF condensador C15 en tubos. Y conecte un extremo de estos dos productos en paralelo al pin15 del chip APR9600 voz. Y conecte el otro extremo a la tierra.
