APR9600 Grabación de voz y sistema de reproducción con JRC286D Chip ICStation Mega 2560 Arduino Compatible (14 / 21 paso)

Paso 14: Coloque en la resistencia R0, R6, R7, R1, condensador C5, Micrófono electret

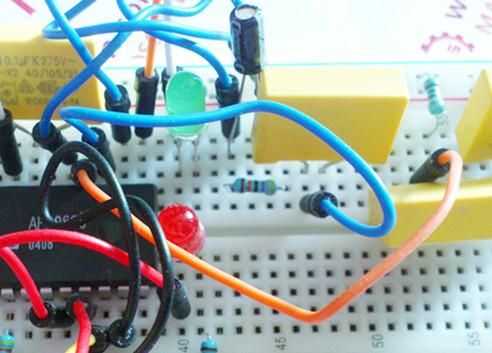

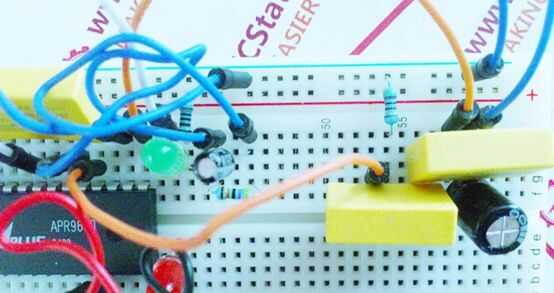

1.put en la resistencia R0

Según el esquema, poner la 0.1uF condensador C1el pan del tablero y conecte un extremo al pin18 del APR9600 chip de voz. Poner la resistencia de 4,7 K R0 en el tablero de pan. Conecte un extremo a la o.1uF del condensador C1 y el otro extremo a la tierra.

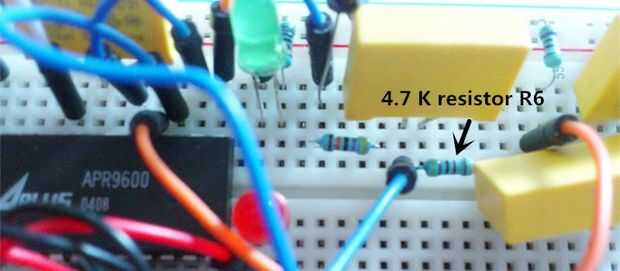

2 poner en el resistor R6

Poner la resistencia de 4,7 K R6 en el tablero de pan y hacer un extremo para conectar el 0.1uF condensador C2

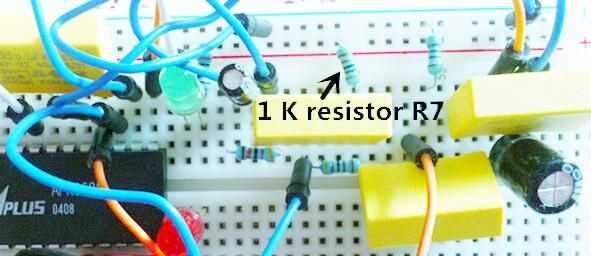

3.poner en la resistencia R7

Poner 1K resistencia R7 en el tablero de pan y hacer un extremo Conecte el R6 resistencia de 4,7 K . El otro extremo conectar el ánodo de la fuente de alimentación.

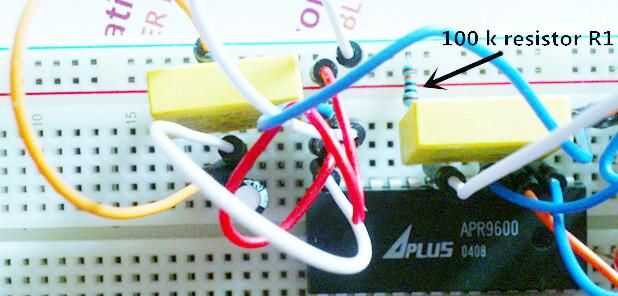

4 puesto en la resistencia R1
Según el esquema, poner el R1 resistor de 100 K en el tablero de pan y hacer un extremo Conecte pin23 de APR9600 chip de voz. Y luego conecte el otro extremo a la tierra.

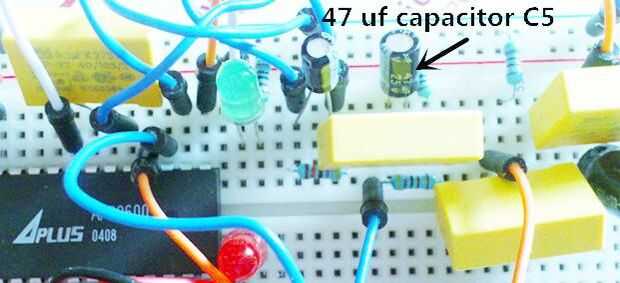

5 poner en el resistor de C5

Ponga el capacitor de 47uF C5 en el tablero de pan. Y hacer un extremo Conecte el R6 resistencia de 4,7 K .

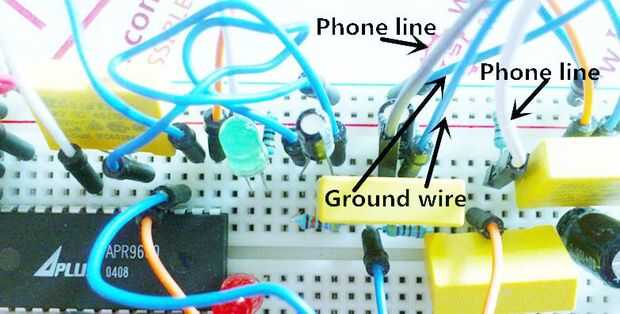

6 puesto en el micrófono de electret de resistencia

Coloque el micrófono electret a la Junta de pan. Y ambos extremos de la misma para conectar 0.1uF condensador C1 y o.1uF condensador C2 y el capacitor de 47uF C5 a la tierra.
