APR9600 Grabación de voz y sistema de reproducción con JRC286D Chip ICStation Mega 2560 Arduino Compatible (16 / 21 paso)

Paso 16: Conecte las clavijas del APR9600 a la marca del conmutador dip

Según el esquema, poner el Dip swith en el tablero de pan. Conecte 4 patas de uno de los extremos del interruptor en el suelo. Y el otro extremo de 4 piernas Conecte el resistor de 100 K, también el ánodo de la fuente de alimentación.

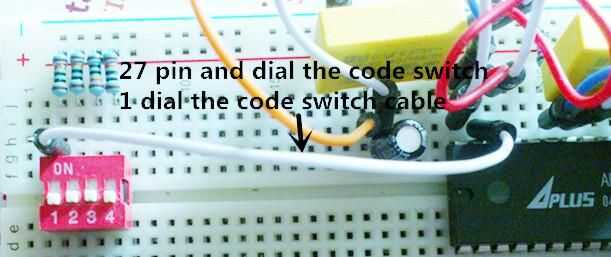

1 Conecte la pin27 de APR9600 No.1 el teléfono del conmutador dip.

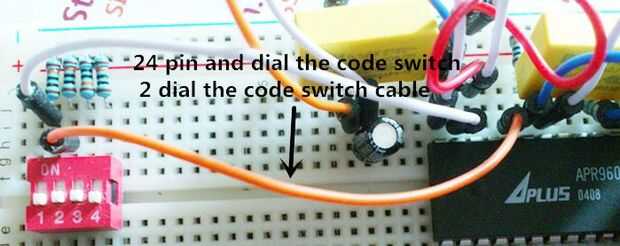

2 Conecte el pin24 de APR9600 No.2 el teléfono del conmutador dip.

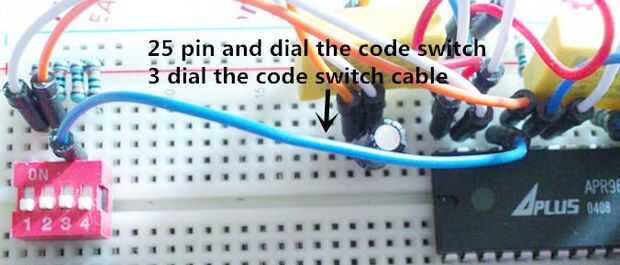

3 Conecte el pin25 de APR9600 para la esfera n º 3 del interruptor dip.

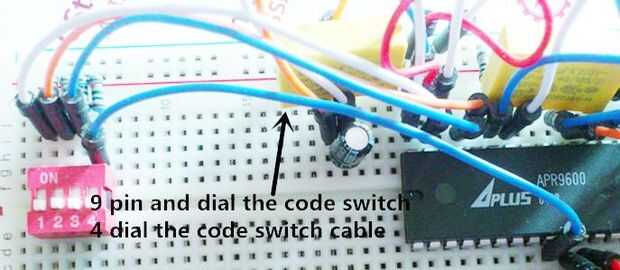

4 Conecte el pin9 del APR9600 para la esfera n º 4 del conmutador dip.
