Paso 5: La conexión de capaciptor C1, C9, C11

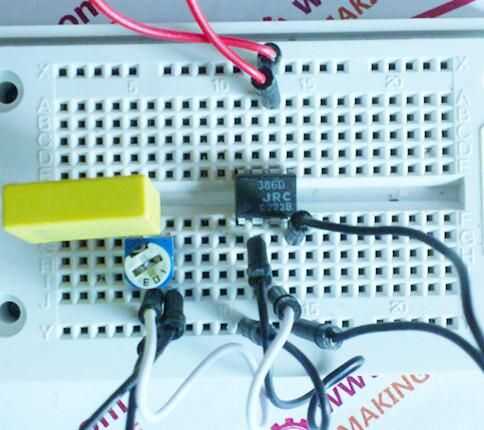

1 la conexión de la capaciptor C1
Acuerdo con el diagrama esquemático, la 0.1uF condensador C1 y asegúrese el condensador conectan el pin 1 del potenciometro de 1 K. Conecte el pin6 del chip de amplificador de potencia de JRC386D para el ánodo de la fuente de alimentación.
2 la conexión de la capaciptor C9
Poner el condensador de 10uF C9 y hacer un extremo de la misma al pin7 de la JRC368D

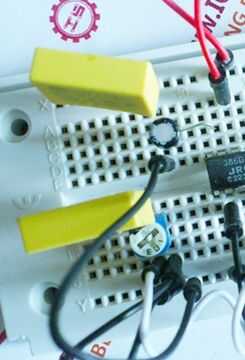

3 la conexión de la capaciptor C11
Poner la 0.1uF condensador C11 y hacer un extremo Conecte el condensador C9. Luego conecte el otro extremo al ánodo de la fuente de alimentación
4 y luego conectar el capacitor de 10uF C9 y 0.1uF capacitor C11 al suelo.
