Aprende o enseña Arduino sin ninguna línea de código # 2 (2 / 5 paso)

Paso 2: Realizar el circuito.

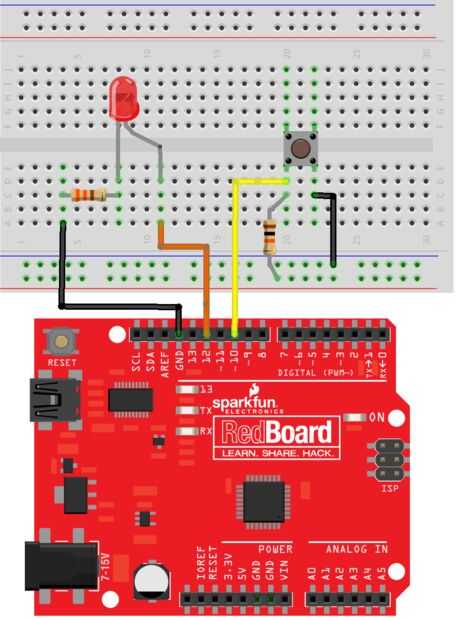

Esta es una ilustración de cómo debe verse el circuito terminado.

Componentes como resistores deben tener sus piernas dobladas en ángulos de 90° para poder montar correctamente las tomas de placa.

¿Listo para comenzar a conectar todo? Compruebe hacia fuera el Fritzing diagrama conexión tabla y a continuación, para ver cómo todo está conectado.

ADVERTENCIA:

Preste especial atención a las marcas del componente indicando cómo colocar en la placa. Componentes polarizados sólo pueden conectarse a un circuito en una sola dirección.
