Aprende o enseña Arduino sin ninguna línea de código # 2 (4 / 5 paso)

Paso 4: Crear el programa.

Ahora se creará el programa a la luz de un LED con un pulsador.

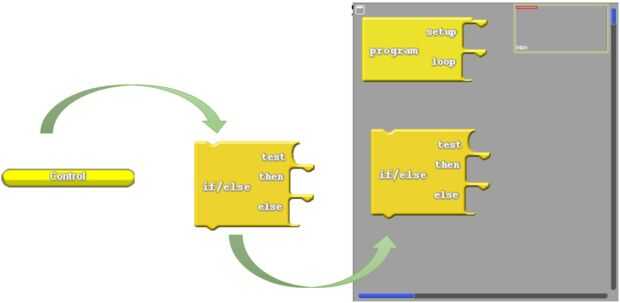

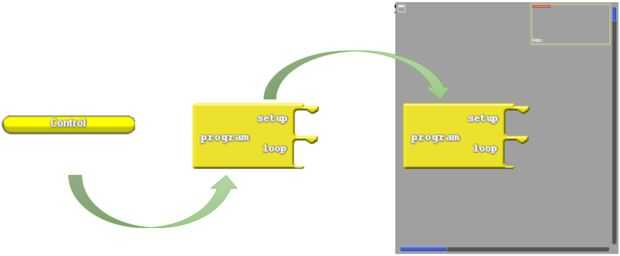

1. - Haga clic en la categoría de Control y arrastre el bloque de programa.

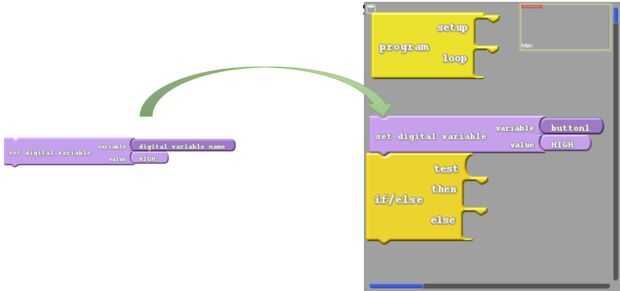

2. - Haga clic en la categoría de Control y arrastre el bloque if/else, bajo el programadel bloque.

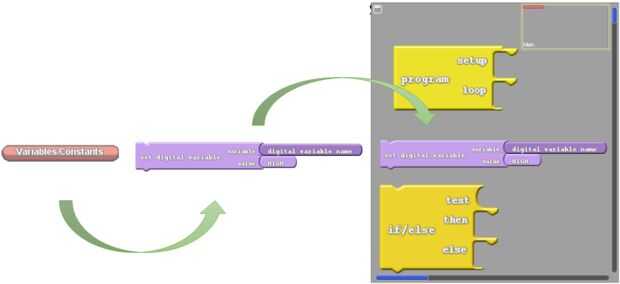

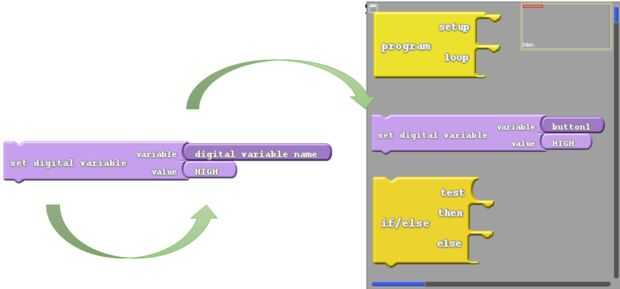

3. - Haga clic en la categoría de Variables/constantes y arrastre el bloque fijar variable digital.

4.-establecer el nombre de la variable digital para button1.

5.-arrastrar el bloque if/else bajo el nombre de la variable digital, hasta unirse.

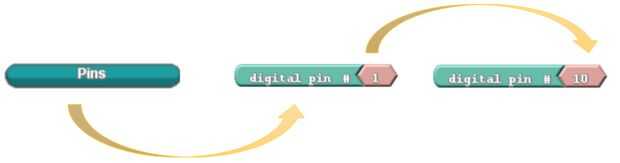

6. - Haga clic en la categoría alfileres y arrastre el bloque Digital pin #y cambie de valor 10.

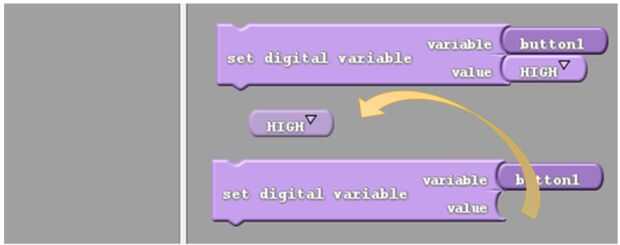

7.-arrastrar y soltar el bloque alto, en algún lugar en el panel de la derecha , no eliminar, los necesite más adelante.

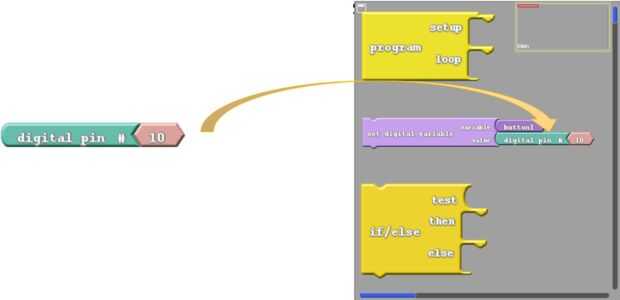

8.-poner el bloque de digital pin # en el espacio valor del set variable digital hasta unirse.

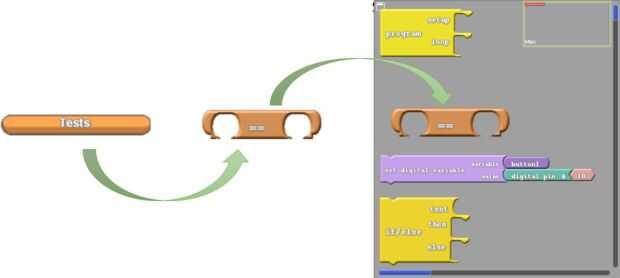

9. - la categoría de prueba , haga clic en y arrastre el bloque == (igual a) operador de comparación.

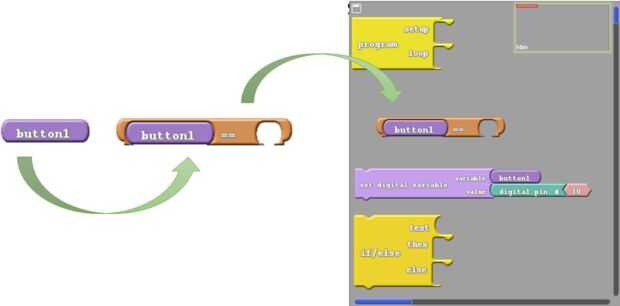

10. - copia el bloque button1 y arrastre a la posición primera del bloque == (igual a).

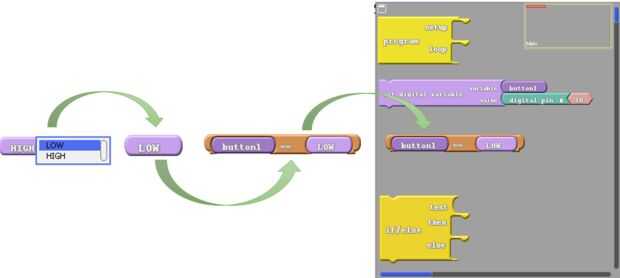

11.-cambie el valor en el bloque de alto a bajo y arrastrar a la segunda posición del bloque == (igual a).

Nota.-hay dos tipos de botones, normalmente abierto y normalmente cerrado, tendrá que cambiar el valor a alta o baja según corresponda.

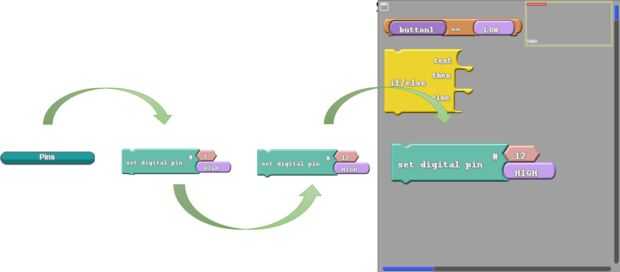

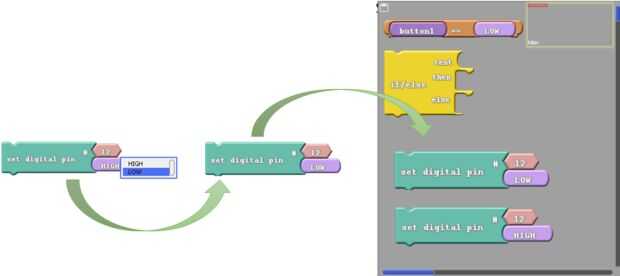

12. - Haga clic en la categoría alfileres y arrastre el bloque digital set pin #y cambie de valor 12.

13.-bloque clon digital set pin #y cambie de valor alto a bajo.

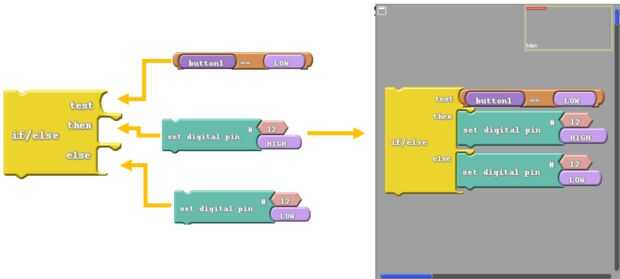

14. - ahora poner todo junto en el bloque if/else, como se muestra en la figura.

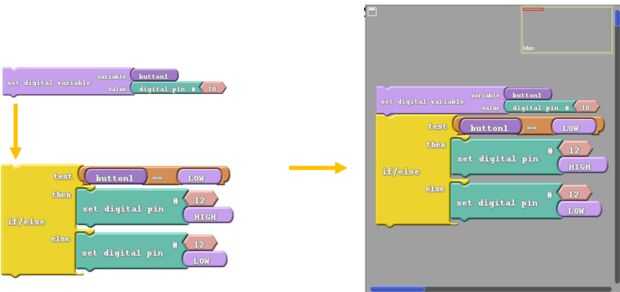

15.-arrastre el bloque fijar variable digital, sobre el bloque if/else hasta ellos unirse.

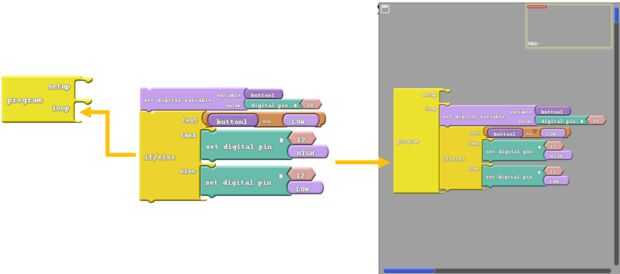

16.-Finalmente, arrastre el conjunto de bloques en la sección bucle del bloque principal del "programa".
