Paso 5: Actualizar el límite de conteo
PIN 15 del CI se denomina la cuenta Terminal, o TC. Es alta cuando la cuenta llegue a 15. Este es un diseño algo malo. Lo que este pin es diseñado hacer es llevar el valor de 16 para el contador siguiente en la secuencia. Pero si se diseña bien, simplemente pulse en la transición entre el 15 y el 0. Como es, el primer contador cuentas a 15, envía el 15 hacia adelante al siguiente chip (que representa realmente un 16 en el segundo chip) y conserva el 15 en el primer chip para el impulso de un reloj.
| Conde | TC | Q0 | Q1 | Q2 | Q3 |
|---|---|---|---|---|---|
| 14 | L | L | H | H | H |
| 15 | H | H | H | H | H |
| 0 | L | L | L | L | L |
Esto significa que cuando leemos los valores de las fichas, cada impulsos de 16 reloj vamos a ver un conteo erróneo que es mayor de lo que debe ser de 15. El número de cuentas es todavía aceptable, pero el valor que se lee de los pernos de salida está mal cada 16 cuentas. Esto podría fijarse en el software, pero no es importante aquí. Es importante conocer las limitaciones de la tecnología que tenemos a nuestra disposición.

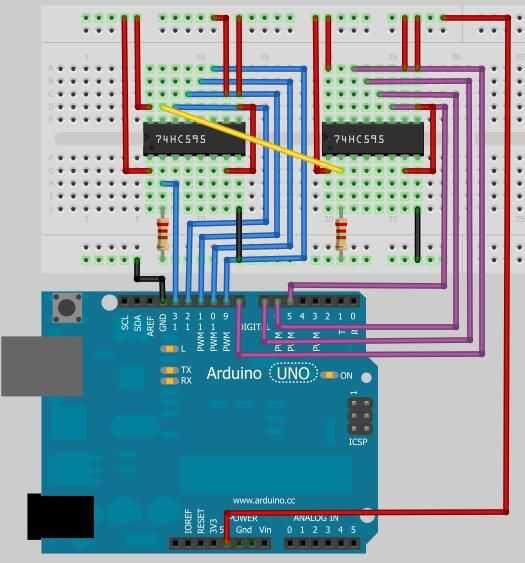

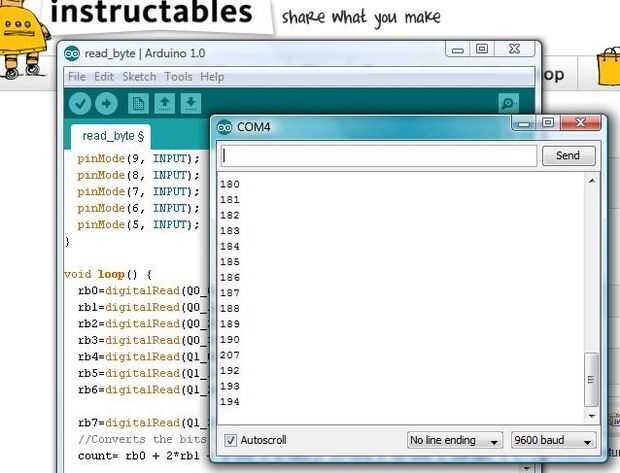

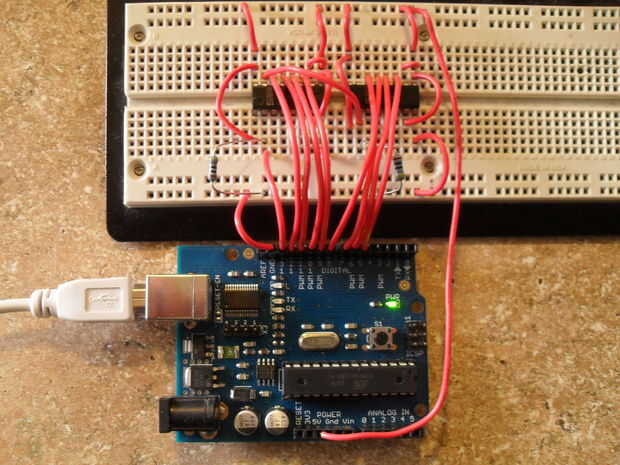

Conectar las fichas según el esquema siguiente. Luego quemar el código adjunto y abrir el monitor serie. El número debe contar de 0 a 254, con números erróneos mostrar cada 16 números más o menos.
