¿Aprender contador ICs utilizando un Arduino (6 / 7 paso)

Paso 6: Escribir Bits

Ahora que tenemos un poco de control sobre este chip, vamos a intentar escribir la cuenta inicial. ¿Por qué querríamos hacer eso? El contador que he usado en el laboratorio era una variedad que cuenta abajo de un número determinado, a diferencia de la IC en este Instructable que cuentas arriba. Si tiene uno de estos, entonces establecer un conteo inicial es como establecer un temporizador. De hecho, el contador que usted tiene puede hacer lo mismo, sólo requiere una sustracción adicional.

Puesto que el arduino solo tiene 12 pines disponibles, no podemos hacer operaciones sobre la configuración de un byte de lectura/escritura. Vamos a tener que simplificar hasta 4 bits de lectura y escritura. Queremos encontrar un recuento inicial basado en el tiempo que queremos pasar, el período del pulso de reloj y el hecho de que el contador cuenta hasta 15 y luego activa el perno de la Terminal cuenta.

Digamos que queremos 4 segundos para pasar y t = 0 es cuando queremos que el temporizador se apague. El período del pulso de reloj es de alrededor de 0,5 segundos. Si una cuenta de 15 representa t = 0 segundos (estamos utilizando TC como el pin de activación para lo que es lo que estamos haciendo), entonces 14 es t =-0.5 segundos, 13 es t =-1.0 segundos y así sucesivamente. En general, t =-(15-count) * T, donde T es el período del pulso de reloj y f = 1/T para la frecuencia del pulso de reloj.

Para la cuenta regresiva de 4 segundos antes de t = 0:
-4 =-(15-count) * cuenta de 0,5 ⇒ = 7 ⇒ count = 0111 en binario. Este es el número inicial que queremos usar para tener TC alto ir cada 4 segundos.

PIN 9 del IC es PE, o habilitar paralelo. Este pin le permite escribir bits en el contador cuando se lleva a cabo bajo. Los bits en los pines 3 a 6 (P0-P3), luego se cargan en el siguiente pulso de reloj. Así es el orden en que deben cargar brocas:

Mantenga P0-P3 en el número deseado. Conjunto PE baja. Enviar el pulso de reloj. Conjunto de PE alta. Ahora se cargan los pedacitos y el siguiente pulso de reloj avanza la cuenta cargada por uno.

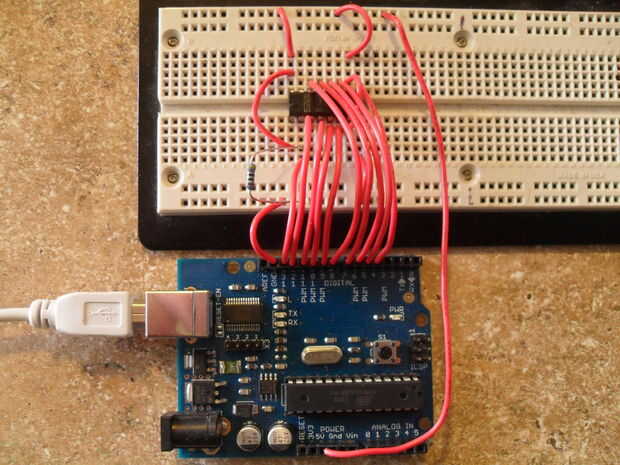

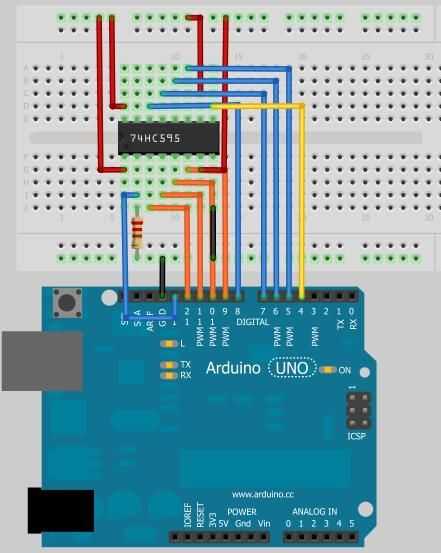

Conectar el Arduino y IC según el esquema a continuación, grabar la secuencia de comandos adjunta y levante el monitor serie. Debería ver el contador contando una y otra de 7.
