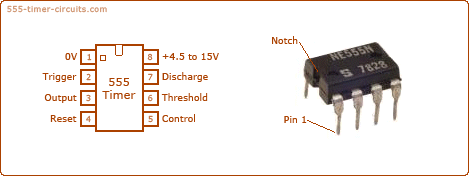

Paso 2: Configuración de pines Temporizador 555

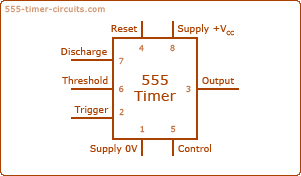

Al dibujar un diagrama del circuito, siempre dibuje el 555 como un bloque de edificio, como se muestra en la imagen dos con las clavijas en los siguientes lugares. Esto le ayudará a reconocer inmediatamente la función de cada pin:
Pin 1 (masa):
Se conecta a la fuente de alimentación 0v
.
Pin 2 (Trigger):
Detecta 1/3 de la tensión de riel de hacer salida alta. Pin 2 no tiene control sobre pin 6. Si el pin 2 es baja y pin 6 bajo, salida va y mantiene alta. Si pin 6 alto y pin 2 va bajo, la salida va bajo al pin 2 bajo. Este pin tiene una impedancia muy alta (aproximadamente 10M) y se activará con acerca de 1uA.
PIN 3 (salida):
(Pines 3 y 7 están "en fase") Va alta (alrededor de 2v menos de carril) y baja (aproximadamente 0.5v menor 0v) y se entregarán a 200mA.
Pin 4 (Reset):
Internamente conectado altos vía la 100k. Deben tomarse por debajo de 0.8v para resetear el chip.
Pin 5 (Control):
Un voltaje aplicado al pin varía la sincronización de la red RC (considerablemente).
PIN 6 (umbral):
Detecta 2/3 de la tensión de riel de hacer salida baja sólo si el pin 2 es alta. Este pin tiene una impedancia muy alta (aproximadamente 10M) y se activará con sobre 0.2uA.
PIN 7 (descarga):
Va baja cuando pin 6 detecta tensión de riel de 2/3, pero el pin 2 debe ser alta. Si el pin 2 es alta, pin 6 puede ser alto o bajo y el pin 7 sigue siendo baja. Va abierto (alta) y se mantiene alta cuando pin 2 detecta tensión de riel de 1/3 (así como un bajo de pulso) al pin 6 es baja. (Los pines 7 y 3 están "en fase") PIN 7 es igual a la clavija 3 pero pin 7 no va alta - va abrir. Pero va a la baja y se hundirá sobre 200mA.
Pin 8 (fuente):
Se conecta a la fuente de alimentación positiva (Vs). Esto puede ser cualquier voltaje entre 4, 5V y 15V DC, pero es comúnmente 5V DC cuando se trabaja con ICs digitales.
