Este Instructable fue diseñado para responder a la pregunta: ¿Cómo empiezo en microcontroladores? Ahora, en clara, un inglés simple, usted puede aprender lo que un microcontrolador es y cómo usar uno. Usted aprenderá cómo hacer todo lo que necesitas para empezar. Esto requiere un PC con Windows con al menos un puerto USB.
En dieciocho pasos, aprenderás qué microcontrolador es, cómo hacer uno juntos, cómo programar y cómo interconectar el microcontrolador a la simple entrada y dispositivos de salida. Todos los componentes, incluyendo el microcontrolador, son fácilmente obtenidos de diversas fuentes, o usted puede comprar un kit completo de Granzeier Consulting (http://zenstore.granzeier.com/index.php?main_page=product_info&cPath=1&products_id=15). Usted conseguirá todas las piezas que usted necesite en el kit, pero no es necesario el kit - todos los experimentos se pueden completar con la información proporcionada en este ' ible.
Tu ebook de texto de introducción, incluyendo las instrucciones para el kit adquirido (saltar esta parte si usted construye su propio siguiendo este Instructable), los cuestionarios y respuestas y los programas de ejemplo, puede descargarse de nuestro sitio web en: http://files.granzeier.com/Downloads/2313ES.pdf. Los pasos en este ' ible son como el compendio de un lector de ebook.
Partes necesarias:
Necesita algunas piezas para este proyecto. Usted puede conseguir la mayoría de ellas de su Shack de Radio local, o usted puede pedido por correo de cualquiera de los muchos diferentes casas de la fuente.

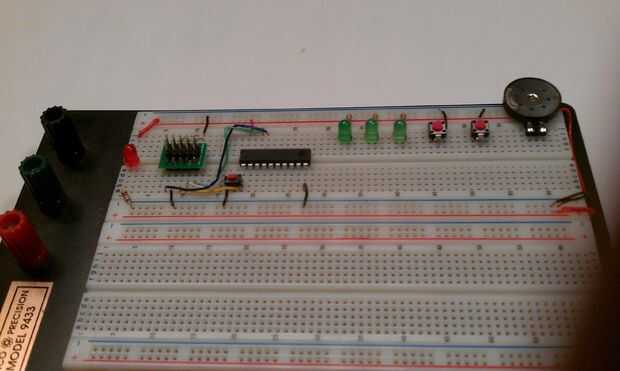

- un protoboard - necesita al menos un protoboard 800-terminal, pero que va a dar usted limitado espacio de expansión. La placa que os muestro en estas fotos proporciona dos 800-terminal breadboards con carriles de alimentación dual para cada uno.
- un programador AVR - utilizamos el programador USBASP aquí. Habitualmente estos en eBay encuentra por muy por debajo de $5.00 entregados. Si usted elige un modelo diferente, tendrá que modificar las indicaciones en este ' ible por consiguiente.
- una manera de conectar el programador a la protoboard. En el paso 4, menciono dos formas de lograr esto.
- 3 LED de baja tensión, baja tensión (además de uno más si quieres que un piloto que indica cuando se acciona el dev kit.
- 3 (o 4 Si utilizas la luz piloto) 360 ohm, 1/4 a 1/8 watt resistencias para limitar la corriente a través del LED.
(Usted puede conseguir un pack de 6 LEDs y resistencias dehttp://zenstore.granzeier.com/index.php?main_page=product_info&cPath=1&products_id=1.)
3 pequeña NO, SPST, pulsadores pulsadores - uno para el circuito de reset y dos para los experimentos. (http://zenstore.granzeier.com/index.php?main_page=product_info&cPath=1&products_id=2)
un altavoz pequeño. (http://zenstore.granzeier.com/index.php?main_page=product_info&cPath=1&products_id=5)
- Un microcontrolador Atmel AVR ATtiny2313 (esto también está incluido en el kit de Granzeier Consulting).
- opcional - con fuente de alimentación a 5V. El kit de desarrollo puede ser totalmente alimentado por el programador, sólo es necesario si desea desconectar el equipo y sacar los experimentos para demostrar. El kit viene con una caja de la batería, utilizando 4 AA-células para un total de 4.8V o 6V, dependiendo del tipo de células utilizadas.
Como se mencionó anteriormente, usted puede construir este sistema y todos los experimentos que se muestra a continuación (y otros en el libro), o puede comprar un juego completo de todas las partes, incluyendo un profesionalmente desarrollado PCB (circuito impreso,) de Granzeier Consulting (http://zenstore.granzeier.com/index.php?main_page=product_info&cPath=1&products_id=15).
