Paso 4: Vamos a construir esta cosa.
Comenzar con un protoboard.

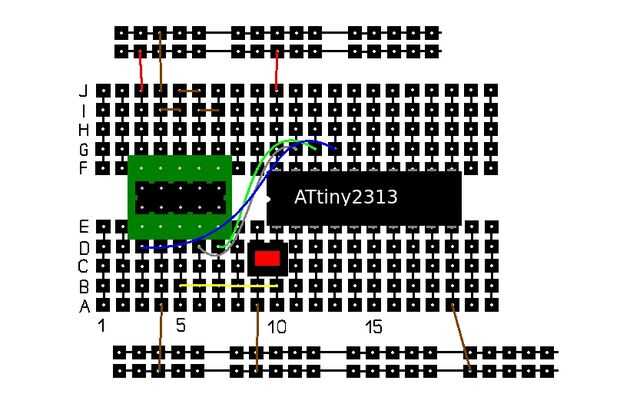

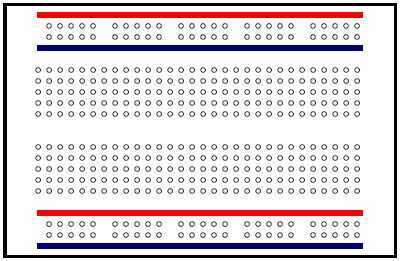

Si usted no quiere conseguir un kit, tendrá que construir su propio Kit de desarrollo (dev kit.) El mejor comienzo para su kit de desarrollo consiste en utilizar una placa sin soldadura. Si no sabes qué tarjeta es, echa un vistazo a mi página de protoboard: http://projects.granzeier.com/what-is-a-breadboar... Tienes que usar el diagrama pictórico de arriba para ver dónde colocar los cables de puente. Sólo necesita tres componentes: el conector del programador, el ATtiny2313 sí mismo y un SPST, pulsador normalmente abierto, momentáneo del botón de reset. Utilicé uno de los adaptadores de placa AVR (http://zenstore.granzeier.com/index.php?main_page=product_info&cPath=1&products_id=14), pero también se podría utilizar USB Ghetto entorno el Real Eliot de desarrollo (,) o cualquier otro sistema de programación de AVR.

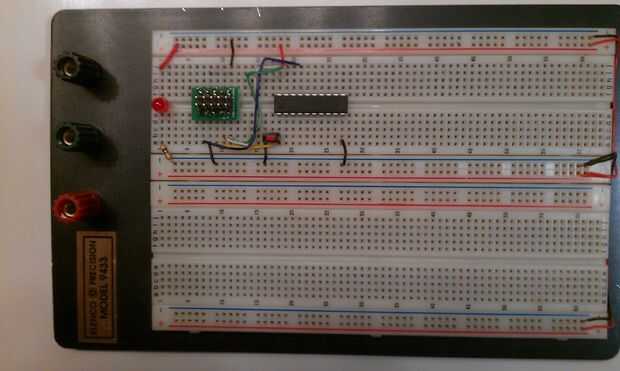

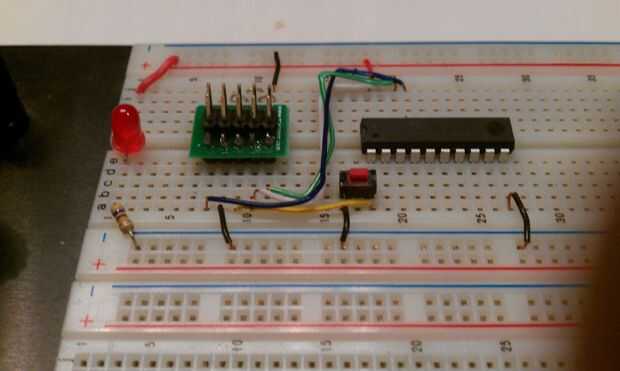

Una vez que usted coloque los componentes en el protoboard, es sólo una cuestión de conectar los puntos. Puede que desee comprobar las conexiones utilizando la hoja de datos de AVR ATtiny2313 (http://www.atmel.com/Images/doc8246.pdf - el 2313 y el 2313A son muy similares, no habrá ninguna diferencia en el cableado. Sólo necesita hacer pequeños cambios a su programa (todos los lugares que las menciones del programa Tiny2313A, sólo usará Tiny2313 si utiliza el chip más viejos.)
