Paso 7: Conecte su 2313 al mundo - PT. 3.
De música para mis oídos (o por lo menos ruido).

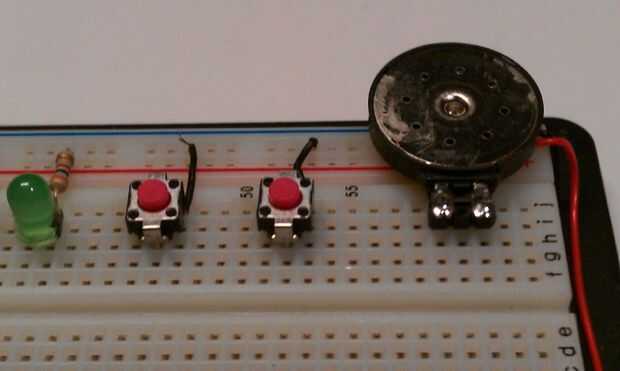

Este es el último paso en la construcción del kit de desarrollo. Tomar el altavoz y montarlo en la protoboard, justo en un poco del último interruptor pulsador. Como el interruptor, usted necesitará utilizar un cable puente corto para conectar uno de los terminales a tierra. Usted no puede ver en la imagen, pero está allí, debajo del altavoz - conectando el terminal izquierdo del altavoz a tierra. Se utilizar la fila de conexiones del protoboard para la otra terminal para conectar el altavoz a la Tiny2313.
Ahora se completa el kit de desarrollo. Si le gustaría que sea más estable y permanente, puede utilizar pequeñas gotas de pegamento para sujetar los componentes a la placa. Si elige esta opción, tenga cuidado para evitar que cualquier pegamento dentro de cualquiera de los agujeros de la protoboard. Esto puede bloquear el flujo de electricidad, arruinando sus experimentos.
Un paso final, opcional, (si vas para la versión permanente) es que puede tomar un marcador mágico y resaltar las filas de la protoboard para los conductores desconectados de los LED, los interruptores y el altavoz. Esto hará mucho más fácil para usted ver donde se va ser insertando los cables del puente, al construir los circuitos para los experimentos.
