Paso 8: Esta pequeña luz mía...
La mayoría de programadores, cuando están aprendiendo un nuevo lenguaje de programación, comenzará con un programa llamado el programa de "Hola mundo". Este es casi el programa más simple que puede ser escrito en una lengua para cualquier computador determinado. Todo lo que hace que la frase de salida: Hello World en el dispositivo de salida. Su único propósito es proporcionar un éxito muy rápido y mostrar al nuevo programador que el lenguaje funciona de hecho. En el mundo de control, resulta que hay cosas mucho más simples para hacer que la producción de algún texto. De hecho, a veces puede ser francamente compleja de salida de texto, así que hacemos algo mucho más simple.

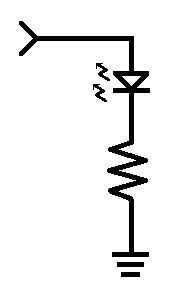

El equivalente de Hello World en el mundo del microcontrolador es simplemente iluminación de un LED. Para este experimento de Hello World, primero estudiar el diagrama esquemático antedicho. Un esquema es simplemente una imagen que representa un circuito electrónico. En la parte superior del esquema, tenemos una flecha que apunta hacia la derecha. Este símbolo representa una entrada (al circuito) del pin de salida de Tiny2313. A partir de ahí, tenemos una línea yendo a la derecha un poco y luego girando hacia abajo. Esto representa simplemente un alambre que conecta esa entrada al siguiente componente. Ese componente parece un triángulo con una barra en el punto inferior y un par de pequeñas flechas de la izquierda. Este símbolo representa una luz de diodo (LED); Este dispositivo, como mencionamos anteriormente, se produce luz cuando la corriente atraviesa desde abajo (con la barra) en la parte superior. Hay otro cable desde la parte inferior del LED en la parte superior de un símbolo de zig-zag. Este símbolo de zig-zag representa una resistencia; la resistencia protege el LED y el Tiny2313 demasiado actual. Por último, hay otro cable va al símbolo de 3 líneas horizontales; Esto representa la tierra y el terminal negativo de la batería.
Ahora, usando el diagrama del pinout de la Tiny2313 arriba, necesita conectar un cable puente de PB.0 del Pin en el Tiny2313 (fila superior, segundo desde la izquierda,) al ánodo del LED de la derecha. El diagrama ilustrado de arriba muestra el LED cableado con un cable azul. Ahora, no te rías demasiado duro - después de todo, soy un profesional de la ingeniería, no un artista. De todos modos, seguir adelante y conecte el alambre puente corto en la placa. Esto es todo lo que necesita hacer para prepararse para su primer programa del microcontrolador.
