Paso 4: creación de prototipos
Ahora es el momento de prototipos...
PARADA!!! Primera información sobre LEDs (sí, después de todo que divertido, sólo tenemos que aprender algo...), vamos a ver lo que wikipedia nos dice sobre LEDs:
Un diodo emisor de luz (LED) es una fuente de luz del semiconductor. LED se utiliza como luces indicadoras en muchos dispositivos y se utiliza cada vez más para la iluminación de otros. Presentado como un componente electrónico práctica en 1962, primeros LEDs emitidas rojo de baja intensidad, pero versiones modernas están disponibles en el visibles, ULTRAVIOLETA e infrarrojo las longitudes de onda, con muy alto brillo.
Cuando un diodo emisor de luz está sesgada hacia adelante (marcha), los electrones son capaces de recombinar con los agujeros del electrón en el dispositivo, liberando energía en forma de fotones. Este efecto es llamado electroluminiscencia y el color de la luz (correspondiente a la energía del fotón) se determina por la diferencia de energía del semiconductor. LEDs son a menudo pequeños en área (menos de 1 mm2), y pueden utilizarse componentes ópticos integrados para formar su patrón de radiación. LED presenta muchas ventajas sobre las fuentes de luz incandescentes como menor consumo de energía, larga vida útil, robustez mejorada, menor tamaño y más rápido de la conmutación. LED lo suficientemente potente como para la iluminación de la sala es relativamente caro y requiere corriente más precisa y gestión de calor que las fuentes de lámpara fluorescente compacta de salida comparable.
Light-Emitting Diodes se utilizan en aplicaciones tan diversas como iluminación de aviación, iluminación automotriz, publicidad, general iluminación y señales de tráfico). LED ha permitido nuevo texto, pantallas de vídeo y sensores para desarrollarse, mientras que sus altas tasas de conmutación también son útiles en tecnología de comunicaciones avanzadas. LEDs infrarrojos también se utilizan en las unidades de control remoto de muchos productos comerciales incluyendo televisores, reproductores de DVD y otros electrodomésticos.
OK, eso es la teoría. Si quieres saber más sobre LEDs visitan esto: http://en.wikipedia.org/wiki/Light-emitting_diode
Desconecte su Arduino.

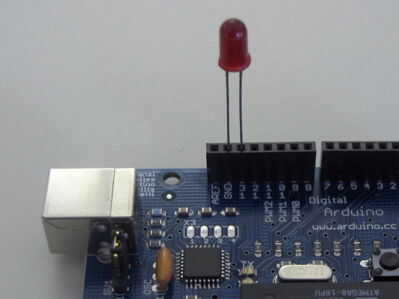

Ahora vamos a agarrar el LED, hay una pierna más larga y más corta. La pierna más larga se llama ánodo y siempre está conectada con el Polo "+", el más corto uno también llamado cátodo está conectado a "-" o tierra. Conectamos el ánodo ahora al pin 13 de Arduino y el cátodo a "Tierr", después de nos podemos conectar nuestro Arduino otra vez. Después de un segundo comenzará a parpadear.
Usted puede pensar "Hey espera un minuto, por qué no agregar un resistor, cada libro electrónico nos dice, que siempre tenemos que utilizar la resistencia de derecha con LED". Eso es correcto, pero el Arduino tiene una resistencia incorporada en el pin 13, por lo que es aceptable para este ejemplo.
Bien hecho "Internet" ya está en línea... ;)
