Aprovechando la luz (3 / 4 paso)

Paso 3: circuito

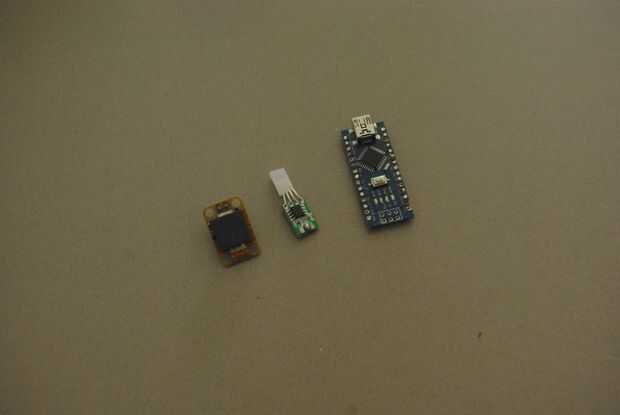

Ahora coge el sensor piezoeléctrico de grifo, Arduino Nano y WS2811 LED.

Primera, previa al vuelo algunos pasos:

  • El Arduino Nano no debe tener pernos soldados a él.
  • La WS2811 LED debe pulirse para ser agradable y pequeño y cuadrado
  • El grifo Piezo sensor no tienen pines soldados a él.

Una vez que está marcada, se puede proceder a crear el circuito.

  • 2 salidas del Piezo grifo Sensor necesitan ir con 1 de ellos (no importa cual) a tierra y el otro analógico en 7
  • La WS2811 LED + 5v y GND ir a sus respectivos pines mientras que ir a DATA IN pin digital 9.

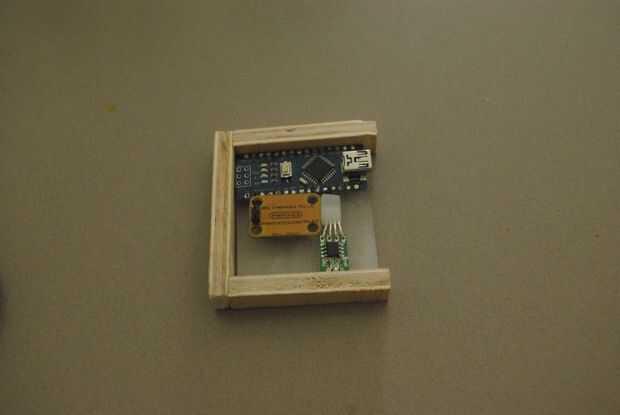

Después de todo eso, conseguir los componentes en una buena posición con el LED preferiblemente en el centro, luego fijarlo todo con pegamento caliente.
