Aqua Garduino Mini @hydroFishAqua82 (5 / 14 paso)

Paso 5: Distribución de energía del sistema

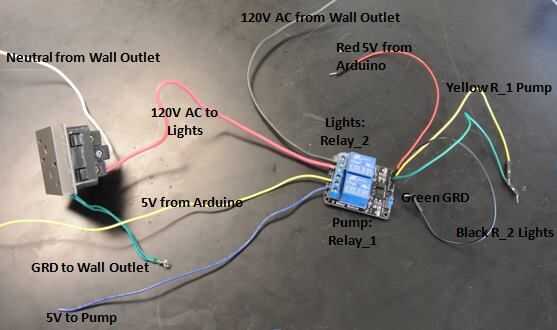

Relay_1 y Relay_2 utilizan 5V de Arduino (pequeño puente rojo) para energizar las bobinas y cerrar los relés normalmente abiertos unipolar. Relay_1 o Relay_2 (según el código de llamadas) están cerradas para permitir que sea 5V DC llegar a la bomba de agua o 120 v CA para llegar a las luces a través de la primera salida. Ambos pueden ser en el mismo tiempo pero salvo prueba elegimos encender la luz cuando el bombeo de agua. La salida de la bomba de aire (no mostrada por cable) es la segunda salida y es por separado cola de cerdo a 120V AC antes de los relés y por lo tanto es siempre.

Los puertos USB (2) (no se muestra en por encima de la imagen) también son cola de cerdo a la AC de 120V y el neutro de la pared (sin tierra) antes de los relés y por lo tanto salida a 5V constante de USBs escudo de poder y Arduino.

Terminamos por tener que añadir un paquete de la batería al circuito. Si se construye el sistema sin el Pi no tiene que preocuparse acerca de esto. Originalmente habíamos tenido el Pi y Arduino conectado de modo que fueron accionados por otras, pero utilizaban demasiada energía y nos topamos con algunos problemas debido a él. Conectar la IP directamente en la pared para poder y añadiendo una alimentación auxiliar para Arduino, fuimos capaces de hacer que todo funcione.
