AquaFeeder 2.0: Alimentador automático de pescado (con WiFi) (13 / 21 paso)

Paso 13: Prepara la pantalla LCD...

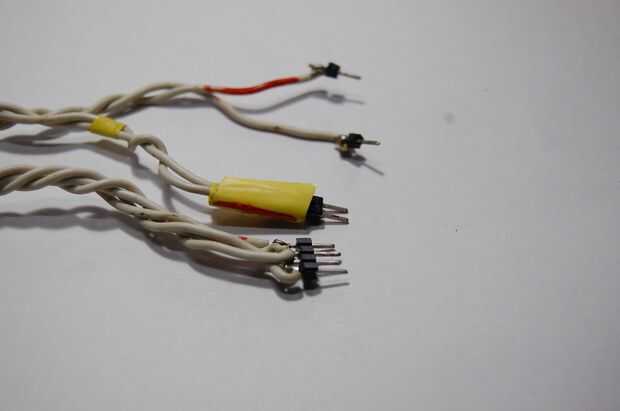

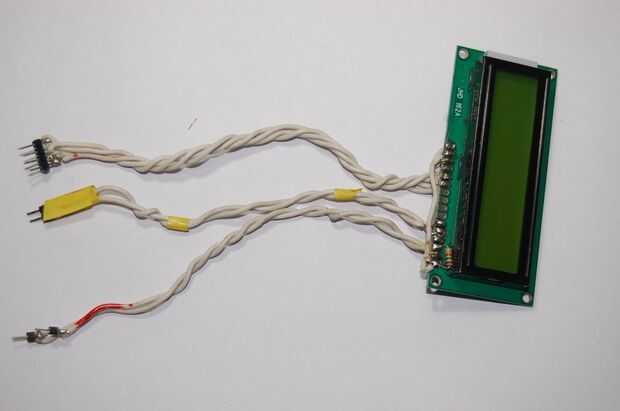

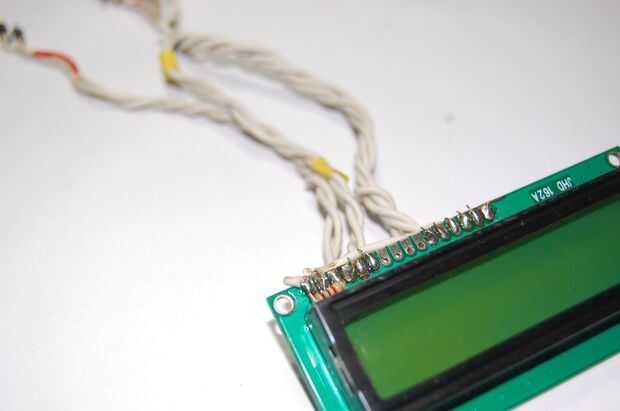

Simplemente conecté un manojo de cables de puente a los pines necesarios de la pantalla LCD. En los otros extremos de los cables que soldado en hacer cabeceras (ver foto arriba) por lo que fácilmente se conectan a los encabezados en el tablero de arranque de Edison). Nota: Marque cual cable es cual para evitar confusiones más tarde!

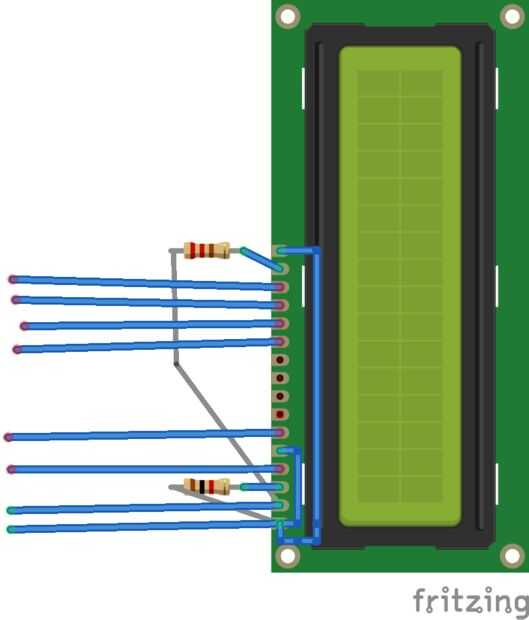

Cables para ser conectado a Edison: D4, D5, D6, D7, RS, E (también conocido como activar pin) [deje un extremo de estas desconectado por ahora!]

Otras conexiones:

  • R/W pin a tierra.
  • Resistencia de resistencia de 1K entre VEE (también etiquetado como V0 a veces) y la tierra
  • LED + a + 5V a través del resistor de 220 ohmios
  • LED-a tierra.
