Aquaponic BIO-REACTOR - parte de un diseño de unidad balcón (5 / 15 paso)

Paso 5: Salida lateral de la estructura BASE - del BIO-REACTOR

--- Comienzan con conjunto de UNI-SEAL ---

Desde el paso 4


Lado de salida de la Base de construcción de BIO-REACTOR se compone de un número de las partes de la lista de piezas.


Aquí están las piezas que usará en esta parte de la construcción.

1 - en diámetro del PVC Sch 40 Cap

http://www.Lowes.com/pd_23897-1815-447010RMC___?PR...

1 - en Dia 90 grados PVC Sch 40 codo de deslizamiento

http://www.Lowes.com/pd_23870-1815-406010RMC___?PR...

1 - en tubo de PVC Schedule 40 - 12 pulgadas

http://www.Lowes.com/pd_23976-1814-PVC+04010++0600...

Cemento transparente Regular de PVC
http://www.Lowes.com/ProductDisplay?langId=-1&Sto...

HERRAMIENTA NECESARIA EN ESTA PARTE DE LA CONSTRUCCIÓN:

Taladro inalámbrico de 3/8 pulg

http://www.Lowes.com/pd_306158-70-PC1011___?produ...

3/8-en pedacito de taladro de torcedura de cobalto

http://www.Lowes.com/pd_71206-70-DW1224++G___?NTT=...

1 - en PVC Cutter

http://www.Lowes.com/pd_331921-943-37100.UPP6___?p...

MONTAJE DE LA SALIDA:

ACCIÓN - 1

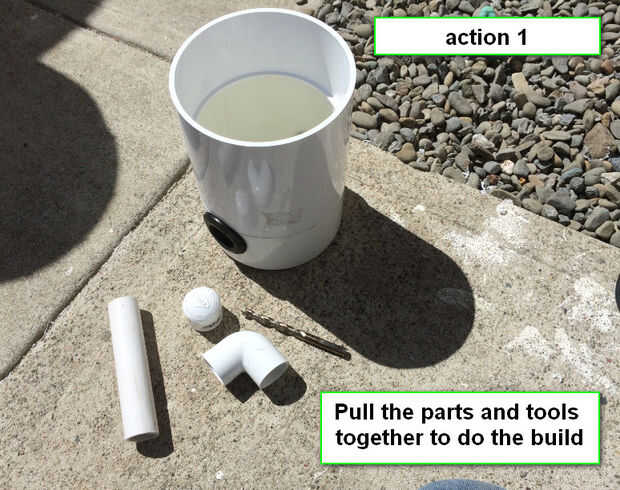

Junte las piezas como se muestra en el cuadro 1 arriba.

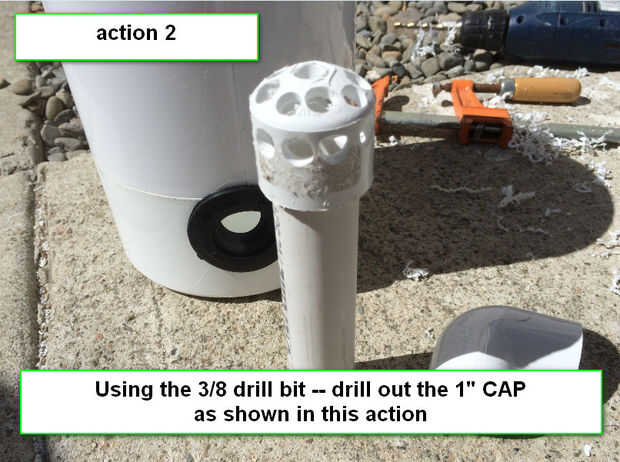

ACCIÓN - 2

Con el 3/8 broca--taladrar la tapa de 1". Como se muestra en acción foto - 2 anterior.

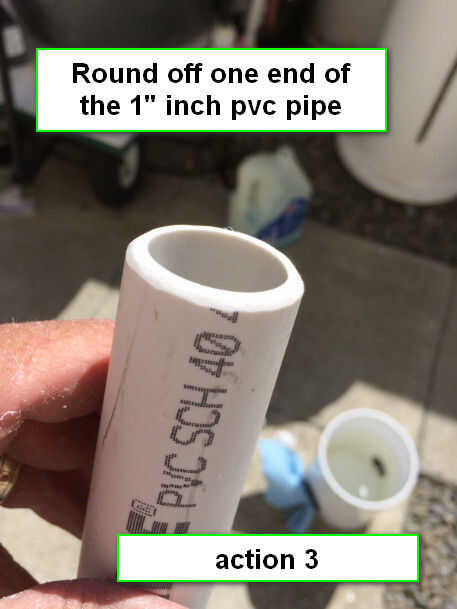

ACCIÓN - 3

Redondear un extremo de la tubería de pvc 1" pulgadas. Como se muestra en acción foto - 3 anterior

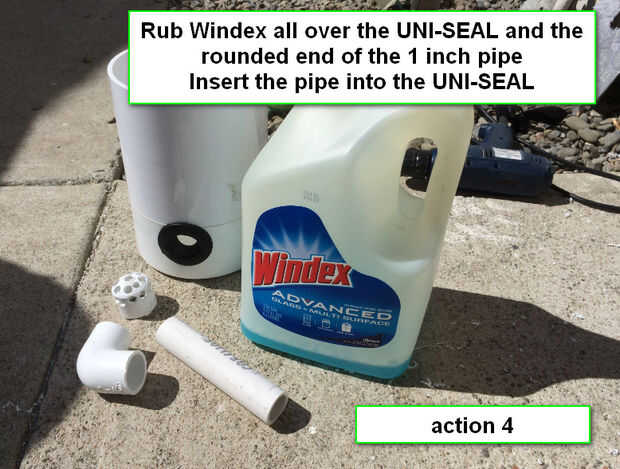

ACCIÓN - 4

Frote Windex por todo el UNI-SEAL y el extremo redondeado del tubo de 1 pulgada

Introduzca el tubo en la UNI-SEAL.

Como se muestra en acción foto - 4 arriba.

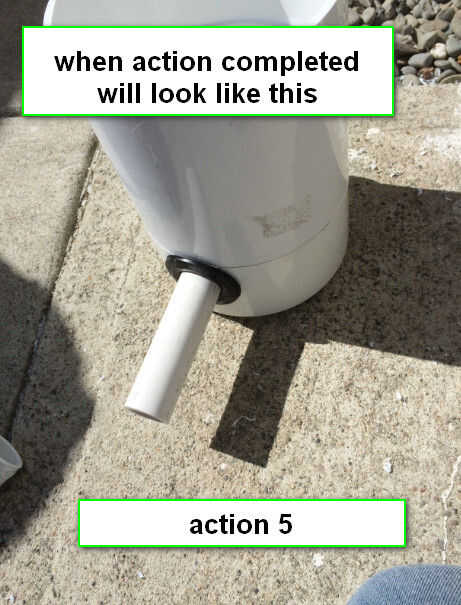

ACCIÓN - 5

Acción terminada se verá como se muestra en la acción foto - 5 arriba.

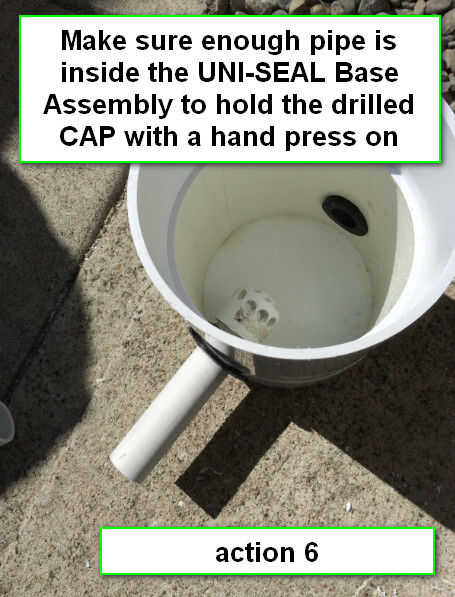

ACCIÓN - 6

Asegúrese de que es suficiente tubería dentro del conjunto de UNI-SEAL Base para sostener la tapa perforada con una prensa de mano en.

Como se muestra en acción foto - 6 anterior.

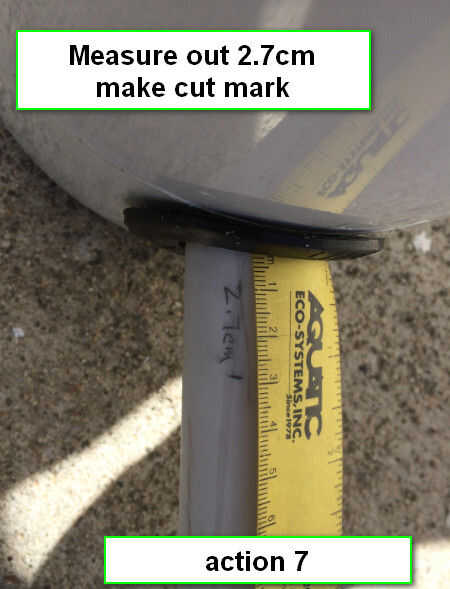

ACCIÓN - 7

Medida 2,7 cm hacer el corte de la marca. Como se muestra en acción foto - 7 arriba.

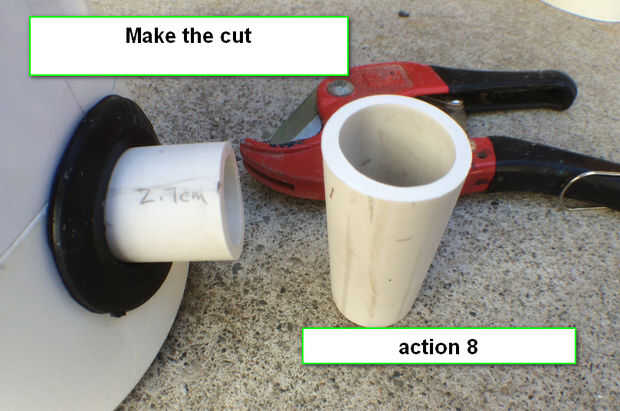

ACCIÓN - 8

Hacer el corte. Como se muestra en acción Foto - 8 arriba.

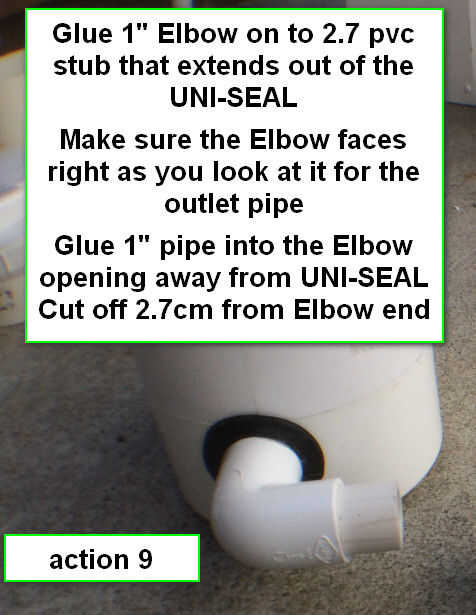

ACCIÓN - 9

Pegamento 1" codo a 2,7 trozo de pvc que se extiende fuera de la UNI-SEAL.

Asegúrese de que las caras de codo derecho como ves para el tubo de salida.

Pegamento 1" tubo en la abertura del codo de UNI-SEAL.

Corte 2,7 cm del extremo del codo.

Como se muestra en acción Foto - 9 arriba.
