Paso 6: Lado de aspiración del montaje BASE - del BIO-REACTOR

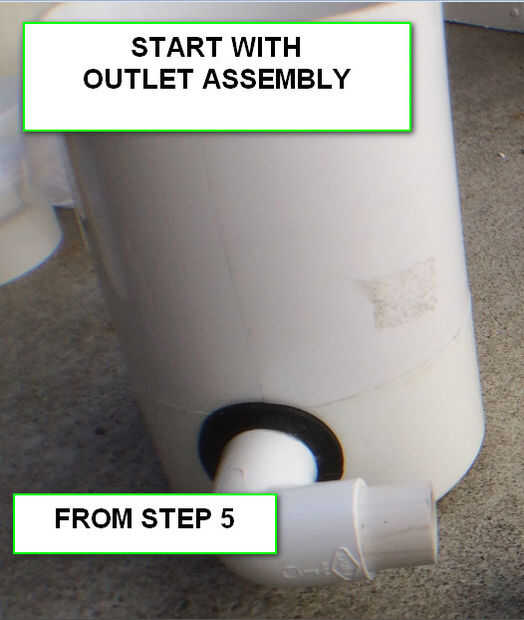

---COMIENZAN CON SALIDA ASAMBLEA---
En el paso 5
Lado de la entrada de la Asamblea de la Base del BIO-REACTOR se compone de un número de las partes de la lista de piezas.
Aquí están las piezas que usará en esta parte de la construcción.
1 - en diámetro del PVC Sch 40 Cap
http://www.Lowes.com/pd_23897-1815-447010RMC___?PR...
1 - en Dia 90 grados PVC Sch 40 codo de deslizamiento
http://www.Lowes.com/pd_23870-1815-406010RMC___?p...
Tornillos de máquina #8-32 x 1-en acero inoxidable de cabeza unidad de llave estándar (SAE)
http://www.Lowes.com/pd_404339-37672-126940___?Pro...
1 - en tubo de PVC Schedule 40 - 12 pulgadas
http://www.Lowes.com/pd_23870-1815-406010RMC___?p...
Cemento transparente Regular de PVC
http://www.Lowes.com/pd_23870-1815-406010RMC___?p...
HERRAMIENTA NECESARIA EN ESTA PARTE DE LA CONSTRUCCIÓN:
1 - en PVC Cutter
http://www.Lowes.com/pd_306158-70-PC1011___?produ...
Taladro inalámbrico de 3/8 pulg
http://www.Lowes.com/pd_83529-70-DCD710S2_1z0wcj4 _...
5/32-en pedacito de taladro de la torcedura
http://www.Lowes.com/pd_78060-70-DW1110++G___?Pro...
MONTAJE DE LA SALIDA:
ACCIÓN - 1

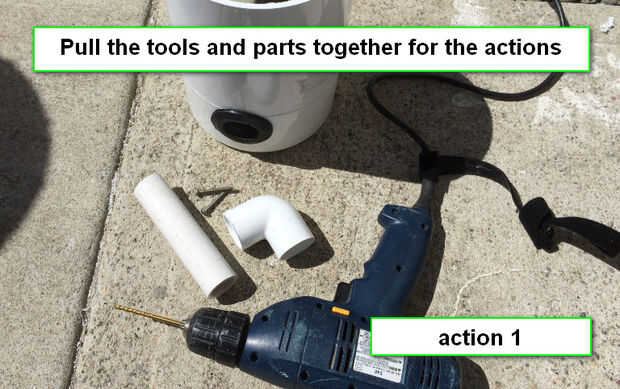

Junte las piezas como se muestra en el cuadro 1 arriba.
ACCIÓN - 2

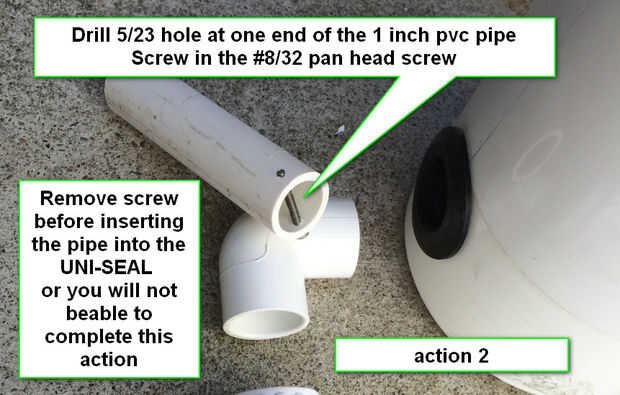

Taladro 5/23 en un extremo de la tubería de pvc de 1 pulgada - tornillo en la cabeza #8/32
Retire el tornillo antes de insertar el tubo de UNI-SEAL o usted no será capaz de completar esta acción.
Como se muestra en acción foto - 2 anterior.
ACCIÓN - 3

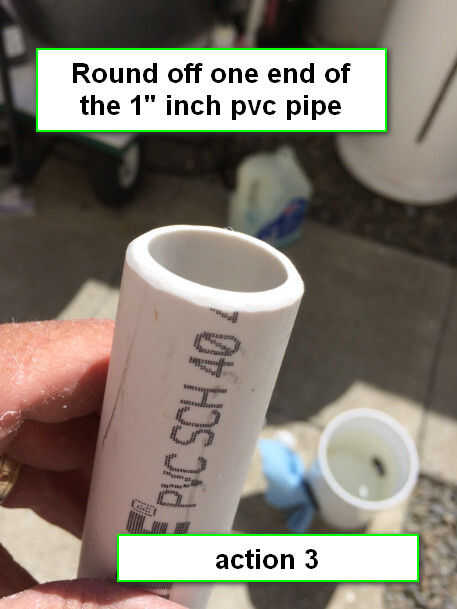

Redondear un extremo de la tubería de pvc 1" pulgadas. Como se muestra en acción foto - 3 anterior
ACCIÓN - 4

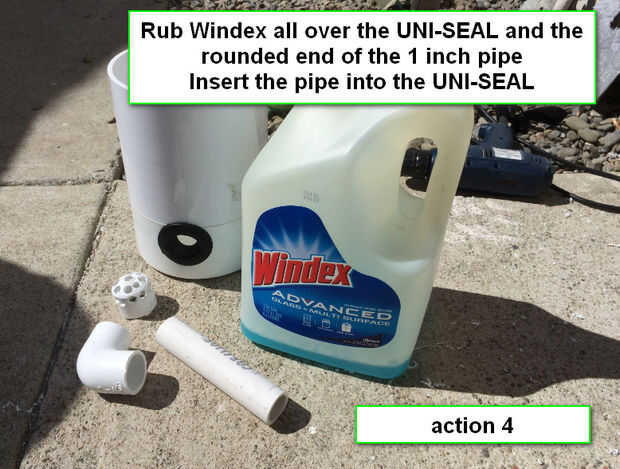

Windex frotar todo el UNI-SEAL y el extremo redondeado del tubo de 1 pulgada de Introduzca el tubo en la UNI-SEAL.
Como se muestra en acción foto - 4 arriba.
ACCIÓN - 5

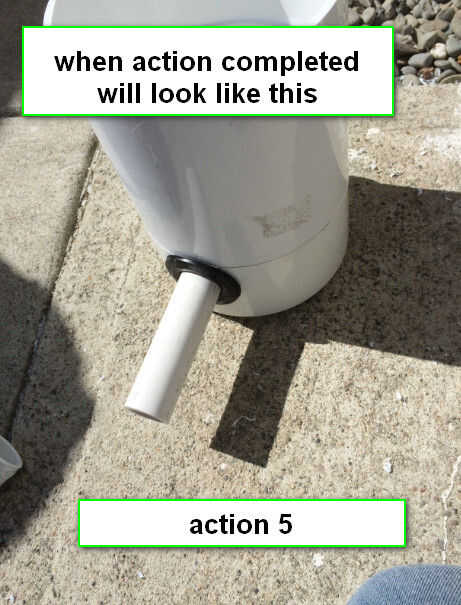

Acción terminada se verá como se muestra en la acción foto - 5 arriba.
ACCIÓN - 6

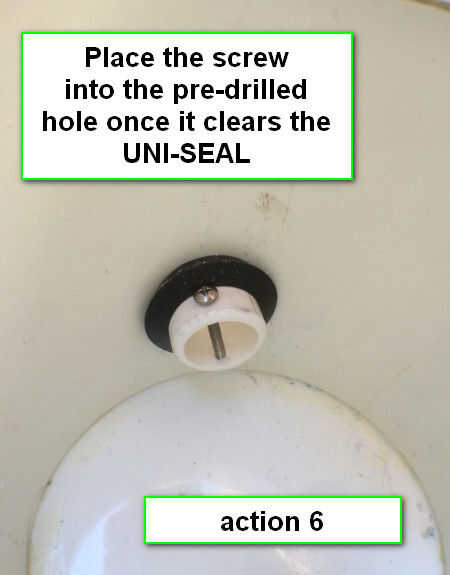

Coloque el tornillo en el orificio una vez que borra la UNI-SEAL.
Con el tornillo en la guarda de la tubería de entrada los medios K-3 de ser aspirado en el tubo si se detiene el flujo.
Como se muestra en acción foto - 6 anterior.
ACCIÓN - 7

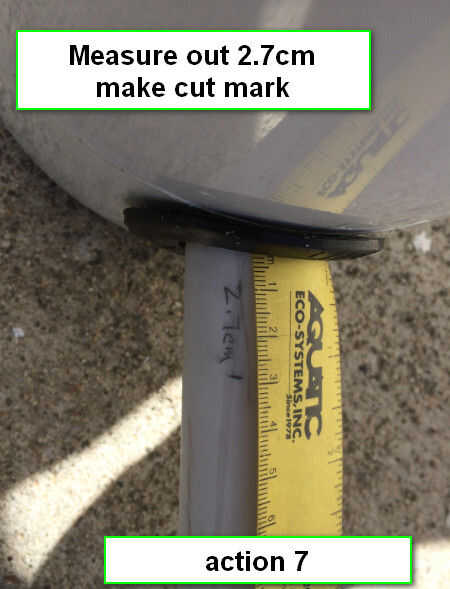

Medida 2,7 cm hacer el corte de la marca. Como se muestra en acción foto - 7 arriba.
ACCIÓN - 8

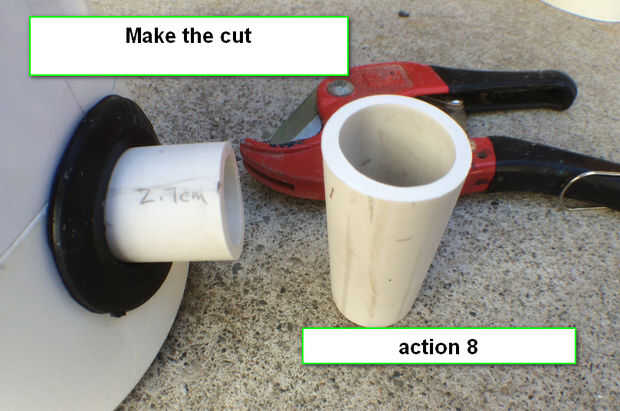

Hacer el corte. Como se muestra en acción Foto - 8 arriba.
ACCIÓN - 9

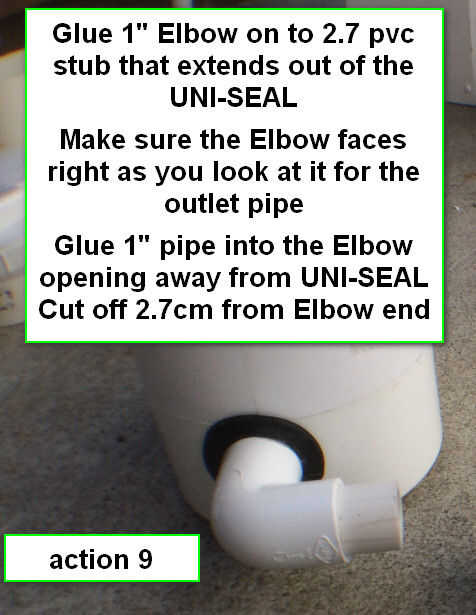

Pegamento 1" codo a 2,7 trozo de pvc que se extiende fuera de la UNI-SEAL.
Asegúrese de que las caras de codo derecho como ves para el tubo de aspiración.
Pegamento 1" tubo en la abertura del codo de UNI-SEAL.
Corte 2,7 cm del extremo del codo. Como se muestra en acción Foto - 9 arriba.
