Paso 3: Módulo de alimentación

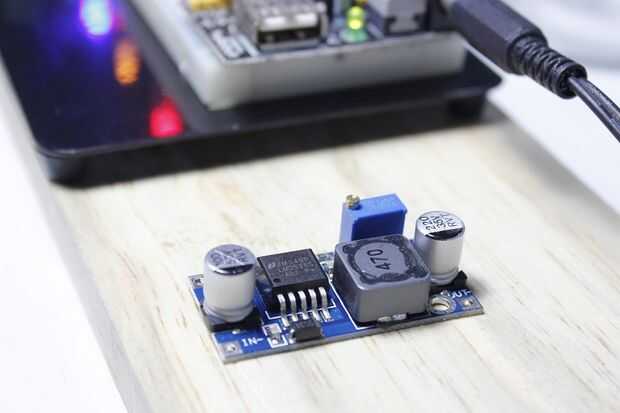

Uso paso LM2596 hacia abajo módulo de alimentación a 5V de alimentación para LEDs y circuitos de control. Tablero de Edison de Intel ha integrado circuito regulador de voltaje.
Aquí están unos pocos parámetros del módulo LM2596:
Entrada: DC 3V a 40V (voltaje de entrada debe ser mayor que no puede aumentar la tensión de salida para arriba de 1, 5V)
Salida: C.C. 1.5V a 35V voltaje continuamente ajustable, de alta eficiencia máxima corriente de salida de 3A.
Características: Q de alta inductancia con el valor de salida de alta potencia LED indicador
Dimensiones: 45 (L) * 20 (W) * 14 (H) mm (con potenciómetro)

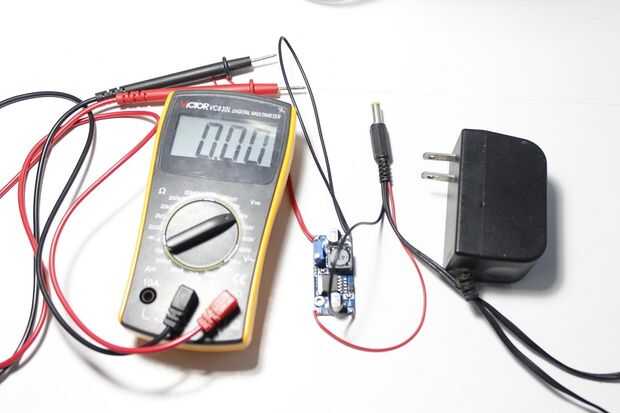

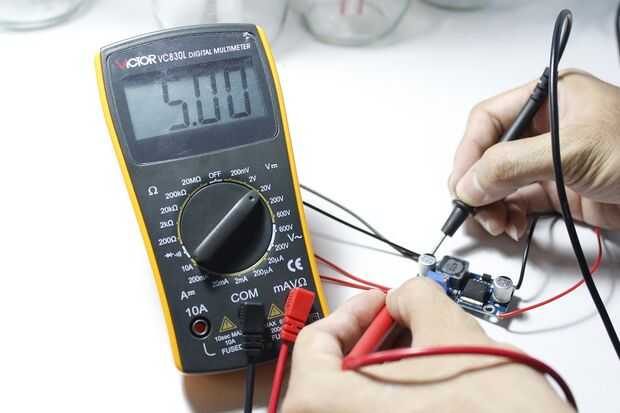

Ajustar la tensión de salida por un pequeño potenciómetro en este módulo. Voltaje de salida utilizado en este caso es 5V, puede bajar un poco, pero si se gira el potenciómetro a más tensión de salida 5.5V, puede ser peligroso para los LEDs y ICs. Tenga mucho cuidado al hacerlo.
Uso LM2596 módulo en la mayoría de mis proyectos, porque tiene muchas características y barato.
