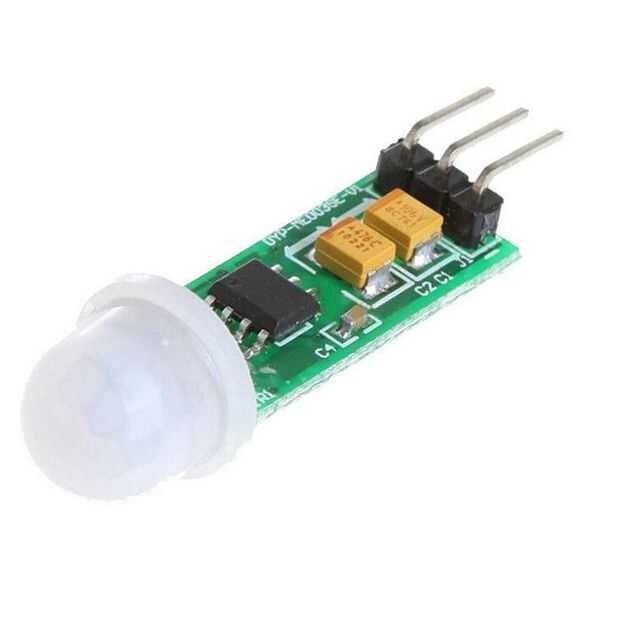

Paso 4: HC-SR505 Mini PIR Sensor de movimiento

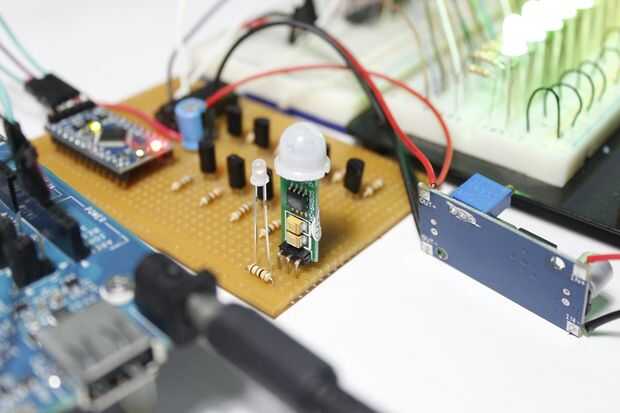

Usar este sensor para detectar el movimiento cerca de las luces. Algunos efectos de pantalla cambiará cuando alguien mueven.
Aquí están algunos parámetros de este sensor, es fácil de usar con la salida de sólo uno de los pines. Este pin a alto nivel en 8s cuando el sensor detecta una persona en movimiento.
"HC-SR505 Mini Sensor de movimiento PIR se basa en la tecnología infrarroja y puede control automático por sí mismo con alta sensibilidad y alta confiabilidad. Debido al tamaño mínimo y el modo de funcionamiento de baja potencia, ampliamente utilizado en varias de equipos electrónicos automáticos, especialmente pilas automáticos productos. "
Especificación
Gama de voltaje de funcionamiento: DC4.5-20V
Corriente quieta: < 60uA
Nivel de salida: Gao 3.3V / bajo 0V
Gatillo: gatillo reutilizable (por defecto)
Tiempo de retardo: El defecto 8S + -30%
Dimensiones del tablero: 10 * 23mm
Ángulo de inducción: < 100 grados de ángulo de cono
Distancia de detección: 3 metros
Temperatura de trabajo: -20 a + 80 grados
Sensor objetivo dimensiones: Diámetro: 10mm
