Paso 1: Materiales y equipos
Se facilita una foto solo materiales representativos. En las fotos que aparecen a lo largo de este Instructable, materiales seleccionados se muestran desde múltiples puntos de vista, esperamos que este enfoque hará más fácil de entender.
Materiales - marco y Web
(1) madera de hoja cuarto (2' x 4'), 15/32" de espesor nominal, en realidad 7/16" ($12,45)
(-) 1/4 "x 12" tilo, 1-1/2" ancho total ($1.50 - Estimado; fue suministrado por nuestro laboratorio)"
(1) 22-1/2 "x 23" x 1/8 "hoja de acrílico ($12.00 - Estimado; fue suministrado por nuestro laboratorio)"
(4) 2", doble ancho, reparación placas ($3,22 por pack de 4)
(16) #6 x 1/2" cabeza plana tornillos ($1,18 para paquete de 18) para madera
(8) #6 x 5/8" cabeza plana tornillos (total$ 0,56) para madera
(8) #8 x 3/4" madera tornillos de cabeza troncocónica (total$ 0,72)
(4) 1/4 x 20 las tuercas en T (total$ 1,00)
Materiales - araña motor
(2) 3/4 tiras de la madera contrachapada previamente descrito
(-) 1/4" Tilo descrito previamente
(-) 1/8 "x 24" tilo, 8" anchura total ($6.00 - Estimado; fue suministrado por nuestro laboratorio)"
(2) 3/8 "x 48" pasadores de madera (total$ 1,98)
(4) 0-80 0-80/16 redonda tornillos de cabeza (total$ 0,52)
(4) tuercas hexagonales 0-80 (total de $0,64)
(14) 6-32 x 1/2" pan tornillos de cabeza (total$ 0,98)
(14) tuercas 6-32 (total$ 0,70)
(4) 8-32 x 1-1/4 pan tornillos de cabeza (total de $0,40)
(4) 8-32 tuercas hexagonales (total$ 0,24)
(4) pernos de carruaje de rosca 1/4-20 x 7"(total$ 2,36)
(8) 1/4-20 tuercas (total$ 1,20)
(1) #8 x 3/8" ojo de gancho ($0.15 - Estimado; fue suministrado por nuestro laboratorio)"
8 pasadores de horquilla de 3/16-1/4 (total de $2,34)
(4) 1/2 x x.385 1 nylon los espaciadores, dimensión interior de la nota se ajusta alrededor de 3/8" tacos ($2,24)
(6) abrazaderas de plástico ($0.09 - estimado, han sido proporcionados por nuestro laboratorio) "
(1) Uno Arduino y cable USB ($32.00 - estima, fueron proporcionados por nuestro laboratorio)
(2) servos hobbie ($30.00 - estimado, han sido proporcionados por nuestro laboratorio) "
alambre eléctrico (-), una variedad de colores ($2.00 - estimado, fue suministrado por nuestro laboratorio)
(2) 1/16 "x 1/2" imanes de disco fuerte ($1.80 - estimado, han sido proporcionados por nuestro laboratorio) "
(4) 1/16 "x 1/8" imanes de disco fuerte ($1.00 - estimado, han sido proporcionados por nuestro laboratorio) "
(1) 18 "x 24" blanco cartulina ($0.50 - Estimado; fue suministrado por nuestro laboratorio) "
Materiales - iluminación
(1) filamento de luz de vacaciones 50-micro-LED ($5,84)
(2) soportes en ángulo 1"($0.30 - estimado, han sido proporcionados por nuestro laboratorio)"
(2) #6 x 1/2" cabeza plana tornillos ($0,12) para madera
(2) 6-32 x 1/2" cabeza plana máquina de tornillos (total$ 0,12)
(2) 6-32 tuercas hexagonales (total$ 0,10)
Equipo
Computadora
Cortador del laser
impresora 3D
Sierra de mesa
Sierra radial del brazo (u otros Sierra de cortes de inglete)
Máquina de la molinería
Taladro de columna
Dremel con broca rectificado cilíndrico
Tijeras
Abrazaderas
Cinta de medición
Destornilladores surtidos
Pinzas
Suministros
Adhesivo de contacto de soldadura-It
Pegamento para madera
Tilo de desecho (1/8")
Madera
Acrílico de chatarra
Retazo
Surtido de papel de lija (lija de grano 320-1000)
Cinta de doble cara
Palillos de dientes para aplicar pegamento
Lápiz para marcar materiales (taladrado, corte, etc..)
Equipo de protección personal
Gafas de seguridad
Máscara de polvo
Tapones para los oídos
Lazo de pelo
Otros materiales, equipos y suministros para la parte 2 (error, Detector del insecto y araña)
Consulte la página de materiales necesarios en las publicadas por separado la parte 2 de esta serie

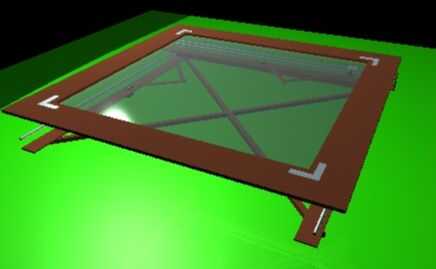

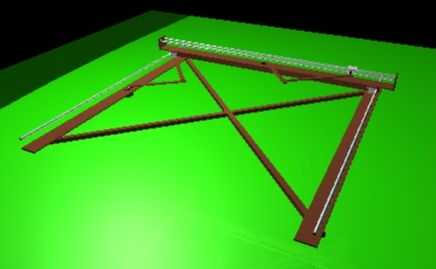

Es una larga lista de piezas! ¿Cómo sabes qué hacer?
Para ayudarnos a entender el diseño y las relaciones entre las partes, hemos creado un modelo informático antes de comenzar. Por supuesto, hubo algunos cambios en el camino...
