Paso 2: Web piezas del marco
El propósito del cuadro es tener un lugar para unir a todos los otros módulos (web superficie e iluminación, montaje de motor araña, detector del insecto). Su dimensión dependerá el tamaño final de la hoja de acrílico utilizado para la web (ver abajo).
Diseño
Puesto que el acrílico fue aproximadamente 22-1/2 "x 23", nuestro marco tiene una 22 "x 22" de apertura y un tamaño total de 28 "x 28" (3" de ancho a cada lado). Saliente de 1/8 - 1/4 "es deseable para maximizar el área visible de la web permitiendo el herraje de sujeción permanecer ocultos. Uniones de inglete se utilizan en las esquinas. Paso 13 explica cómo son las cuatro piezas del marco utiliza placas de reparación.
Materiales

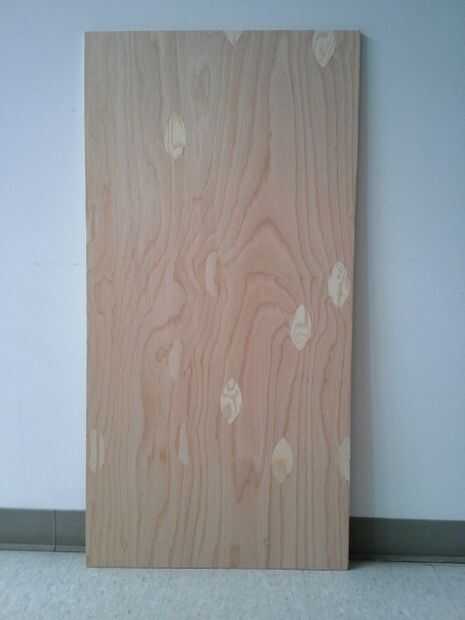

(1) madera de hoja cuarto (2' x 4'), 15/32" de espesor nominal, en realidad 7/16"
El seleccionado espesor de madera contrachapada ofrece suficiente rigidez más profundidad para el herraje de sujeción mientras que siendo razonablemente ligera. Al final del proyecto, sobre madera contrachapada de 9 "x 4' más chatarra seguía siendo.
Construcción

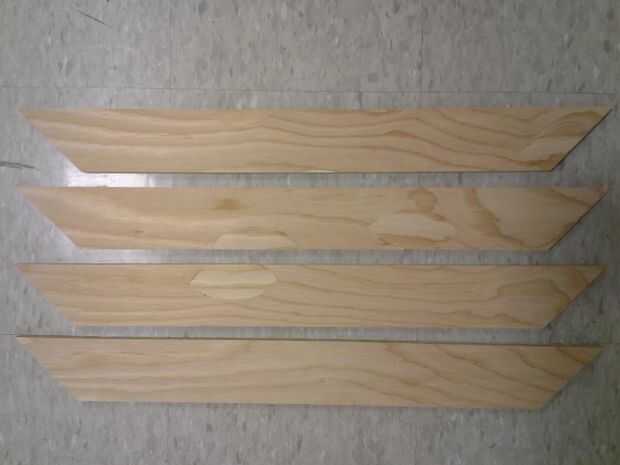

Usando una tabla vio, cortamos cuatro tiras ancho de 3 pulgadas a lo largo de la madera contrachapada. Después de eso, se utilizó una sierra radial del brazo a inglete los extremos de cada tira a 45°. Los primeros cortes de inglete se hicieron tan cerca de los extremos de las tiras como sea posible. El segundo cortes se realizaron de modo que la longitud final de cada capítulo 28", con el ángulo de corte perpendicular a la del primer corte.
Aunque el marco podría se han reunido en este momento, nos esperaron hasta que todos los módulos a instalarse eran completos. Este enfoque permite agujeros marcados y perforados en las piezas del marco antes del montaje.
Consejos
La hoja de acrílico, en la que se basa el tamaño del marco, debe encajar en la cama de su cortador del laser.
Aunque en este momento sabíamos que esa transmisión de la luz a través de la web aumentaría puliendo los bordes, no sabemos que es una buena manera de realizar esta tarea utilizando el láser de corte para recortar los bordes. Si habíamos planeado para el ajuste, habría reduce ligeramente las dimensiones interiores del marco (1/4" más pequeño que las dimensiones asociadas de la corte después de web).
