Paso 4: Baja deslizador soportes
El deslizador inferior soportes Mantenga todos los componentes necesarios para apoyar y mueva el control deslizante inferior. Estos componentes incluyen los rieles, servo y brazo deslizante.
Diseño
Los soportes tienen dimensiones similares, aunque solo apoyo tiene una ranura para un servo. Sugerimos que los lectores que tratan de este proyecto de crean dos soportes iguales para permitir la instalación de otro servo y brazo. Tal diseño permite el control deslizante inferior se muevan simultáneamente de ambos lados.
Como centro de horn de servo de rotación no es directamente en el centro del cuerpo del servo, la posición de la ranura del servo se compensa un poco del centro. Una vez instalado, centro de horn de servo de rotación termina en el centro exacto de la ayuda.

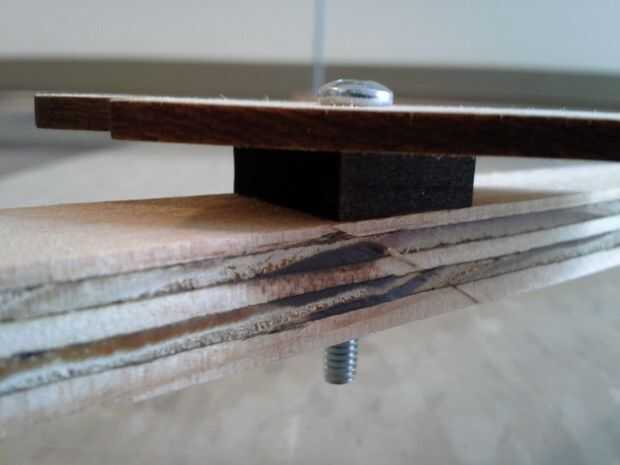

Las lengüetas y ranuras en los extremos de los soportes de barra deslizante proveen conexiones para las tapas que sujetan los rieles en su lugar. Para permitir el espacio para las piezas de las tapas que se extienden bajo el apoyo, los espaciadores están incluidos entre la X y las ayudas.
Estábamos interesados en la creación de una compañía de mudanzas de araña que fácilmente podría ser desmontado y vuelto a montar en el futuro. Por lo tanto, nuestro diseño llama para tornillos / tuercas y otro extraíble piezas que no causan daño; no se utilizan tornillos para madera.
Materiales

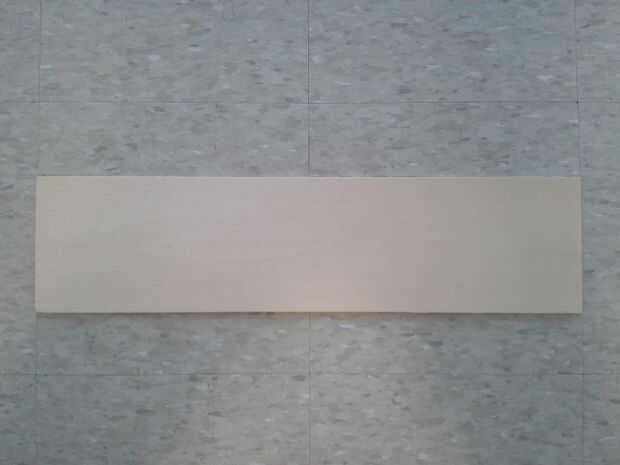

(-) 1/8 "x 24" tilo, 8" de ancho total
(-) 1/4 "x 12" tilo, 1-1/2" ancho total

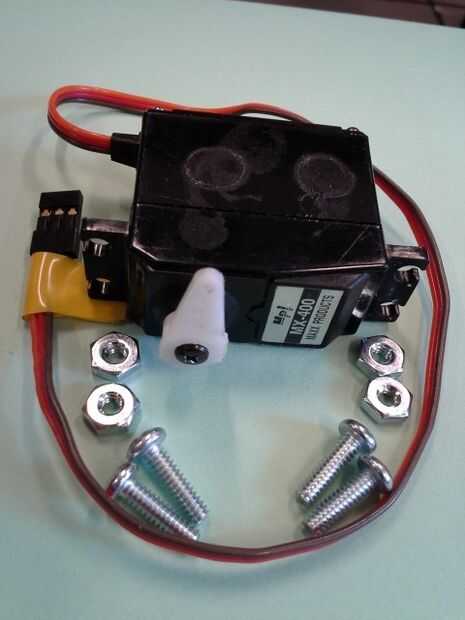

(1) servo manía, cuerno quitada
(4) 6-32 x 1/2 tornillos de cabeza de la cacerola
(4) tuercas hexagonales 6-32
(4) 8-32 x 1-1/4" tornillos de cabeza de la cacerola
(4) 8-32 tuercas
El archivo con las plantillas para todas las piezas cortadas por láser en este Instructable es incluido aquí (formato. AI, generado por Illustrator).
Construcción

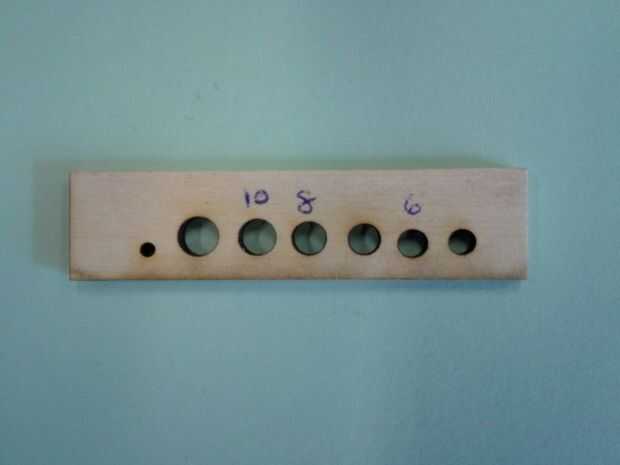

Este paso permitió determinar las dimensiones necesarias para ciertos agujeros cortados con láser que aparecen en todo el proyecto. Aunque los prototipos de papel mencionados en el paso anterior son útiles hasta cierto punto, prototipos de madera se necesitan en el caso de la interacción del láser con el material dio lugar a pequeñas diferencias dimensionales. Haciendo prototipos de tilo 1/8" desecho, aprendimos qué diámetros de taladro para especificar para tornillos 6-32 y 8-32.

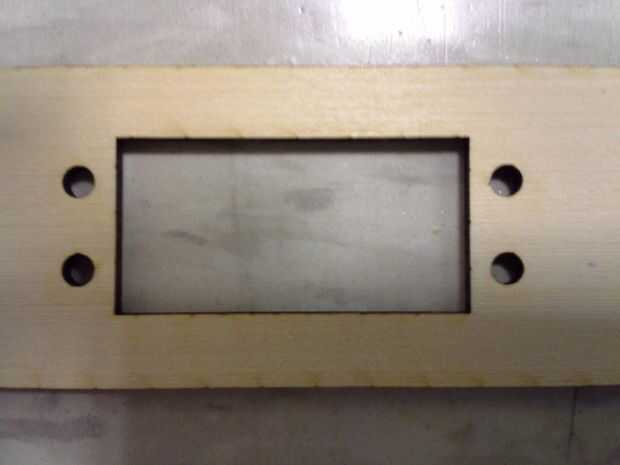

Nuestros experimentos, dispones de información sobre el tamaño adecuado para la ranura rectangular del servo, como el diseño del punto de fijación de cable de servo el servo para pasar a través de su ranura en un ángulo ligero durante la instalación. Debido al grueso de la madera, la dimensión larga de la ranura tenía que ser un poquito más de la dimensión larga del servo.

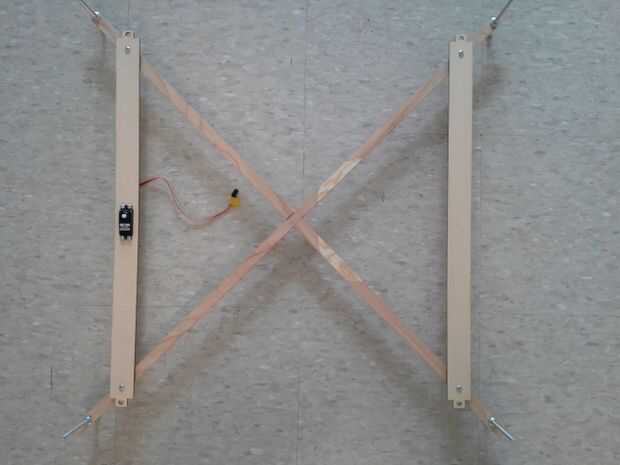

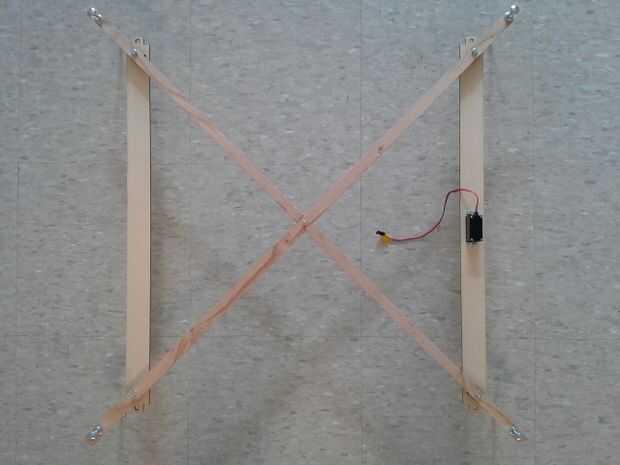

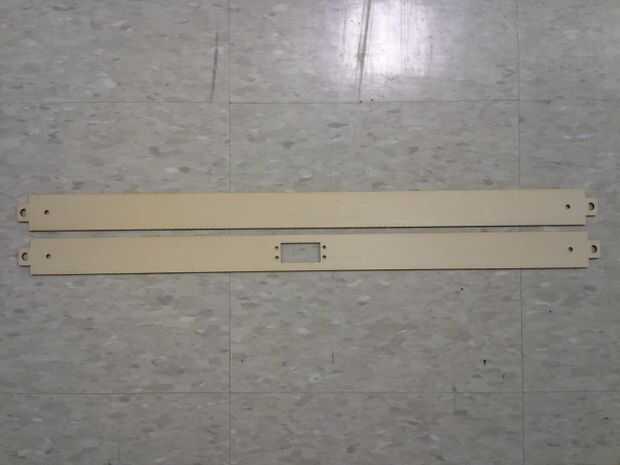

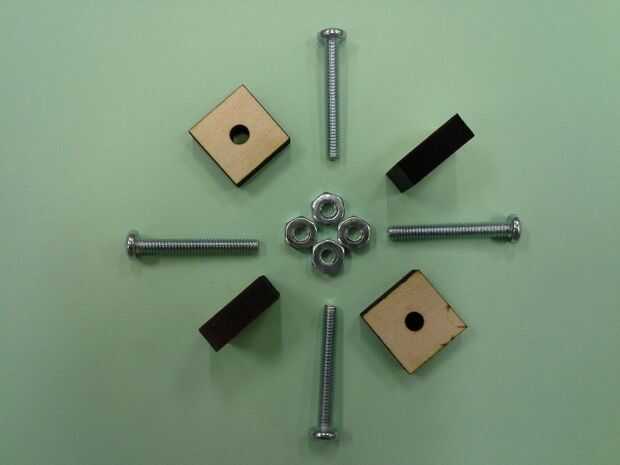

Después de finalizar las dimensiones del agujero, hemos cortado con láser los dos soportes de 1/8" tilo. También cortamos a cuatro 3/4 separadores cuadrados de 1/4" tilo. A continuación, atamos el servo a su soporte deslizante con el 6-32 tornillos y tuercas hexagonales. Por último, utilizando los tornillos de máquina 8-32 y tuercas hexagonales, atamos los soportes de la barra deslizante a la X con los espaciadores entre. En ambos conjuntos, los tornillos se pusieron en desde arriba para lograr una mejor apariencia.
Consejos
Quitar el cuerno del servo antes de instalar el servo y póngala a un lado. Se reinstalará en un paso posterior. También confirman que el servo se instala en la orientación correcta, es decir, con centro de bocina de la rotación en el centro exacto de la ayuda.
Si usted no hacer un seguimiento de que agujeros en la X corresponden a un determinado soporte, intente bajar los soportes de dos formas posibles para encontrar el arreglo con mejor paralelismo. Use los tornillos (pero no las tuercas) para mantenerlos en su lugar mientras mide.
Para hacerlo más fácil para una máquina de tornillo y tuerca, sostenga la tuerca en el agujero con presión ligera del dedo para asegurar su correcta orientación. Luego coloque la punta del tornillo en la tuerca y gire hasta que lo atrapa. Esto es mucho más fácil que tratar de conseguir la tuerca en la punta del tornillo de la máquina en el aire (que es donde va a ser si pase el tornillo por el agujero primero).
