Paso 5: reguladores
Imágenes que son cortados por el algoritmo de visualización se anotan como un recordatorio para hacer clic en ellos para ver en su totalidad.
Propósito
El deslizador inferior (largo) lleva el soporte para el deslizador superior, y el cursor superior (corto) lleva el atractor de la araña. Los dos deslizadores moverse perpendicularmente, permitiendo que el atractor de araña ir a cualquier parte de la superficie de la web.
Diseño

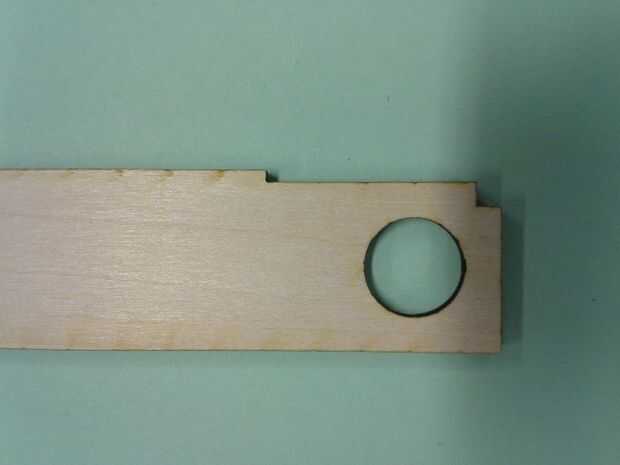

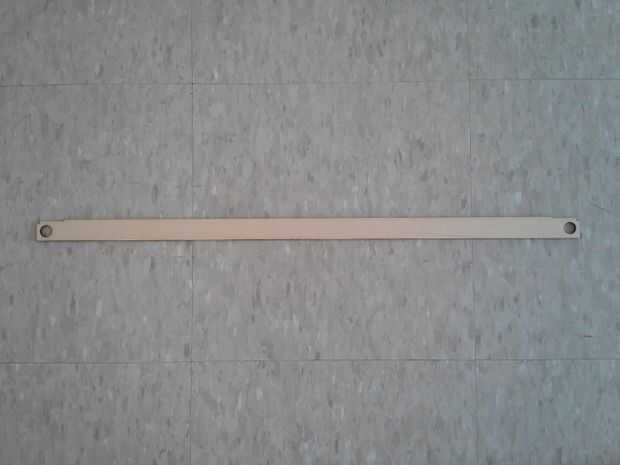

Cada deslizador consiste en una pieza en cruz con dos agujeros, mangas que cubren los orificios y pasadores de portador de uno o dos.

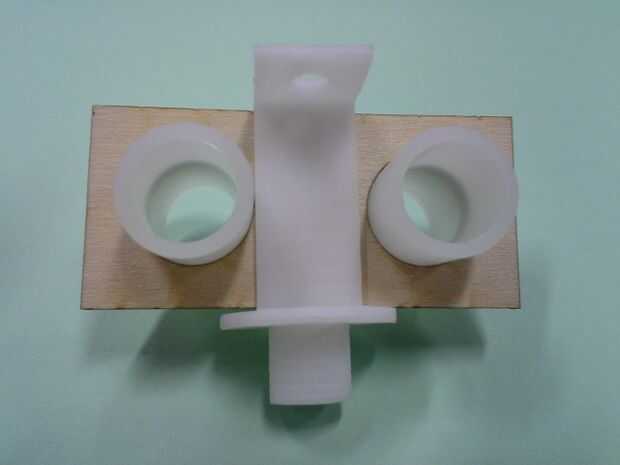

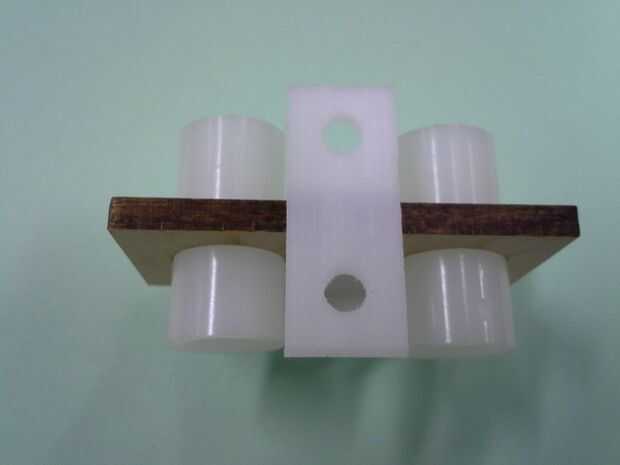

El deslizador superior tiene un pin único portador simétrico mantiene en posición por sus dos mangas. El deslizador inferior tiene un pin asimétrico en cada extremo, en posición entre una manga y la parte central de la botella (que se adapta directamente en el apoyo superior deslizante para evitar flacidez). Este diseño offset permite el control deslizante para pasar junto al cuerpo del servo que cuelga del apoyo superior deslizante, en lugar de a través de él! La parte inferior de la tapa deslizante se ajusta en la muesca pequeña que está al lado del agujero.

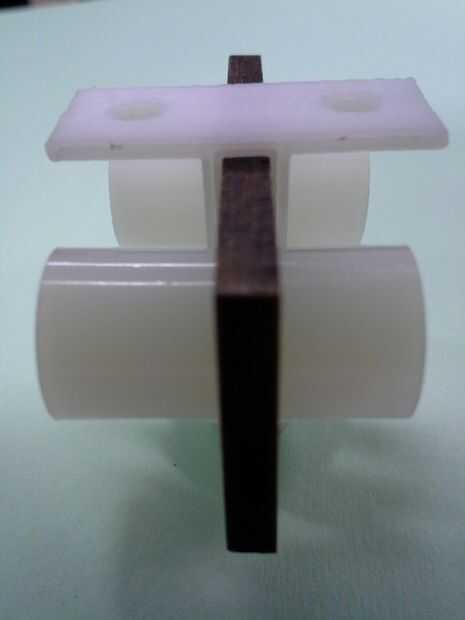

Empezamos con mangas más cortas, como se muestra en las dos últimas fotos, pero hemos pensado que las mangas largo sería más probables evitar torcer con relación a la dirección del movimiento (es decir, la pérdida de perpendicularidad).
Debajo, un pasador del transportador se conecta al extremo del brazo que se mueve el control deslizante; en la parte superior, se conecta al componente que lleva el regulador. El pin es lo suficientemente larga para pasar por el brazo y con una arandela debajo de él; se incluye un agujero cerca de la parte inferior de una chaveta de horquilla mantener todo en su lugar. En las pruebas, se encontró que la arandela y el perno se innecesarios; el pin se queda en el brazo sin ellos.
Materiales
(-) 1/8" Tilo descrito previamente

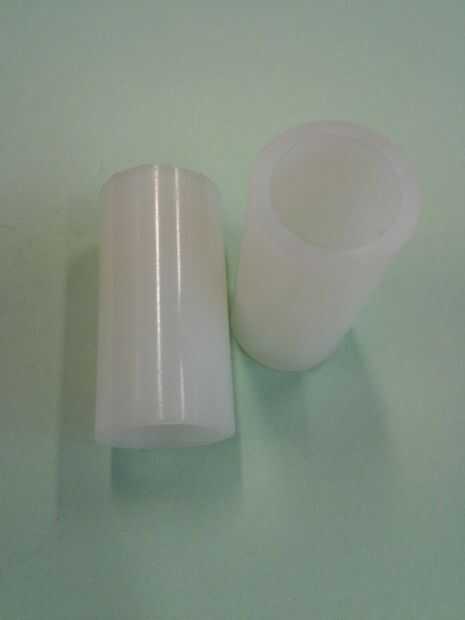

(4) 1/2 x x.385 1 nylon los espaciadores, dimensión interior NOTA cabe 3/8" tacos
portador simétrico (1) perno (3d impreso de diseño personalizado)

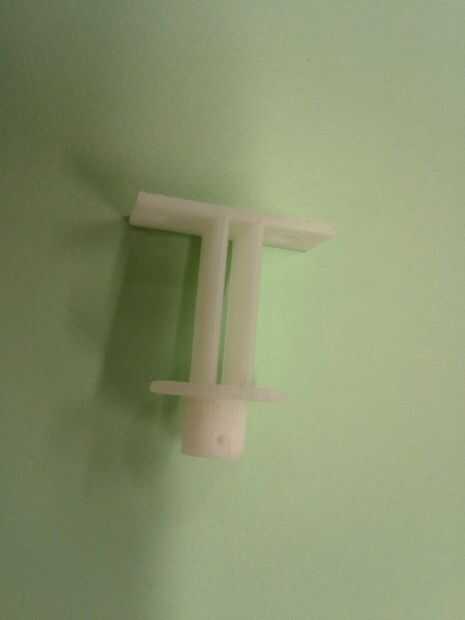

(2) portador asimétrica de los pernos (3d impreso de diseño personalizado)
Los archivos utilizados para crear las piezas impresas 3d están incluidos aquí (formato .stl generado por Maya).
Construcción

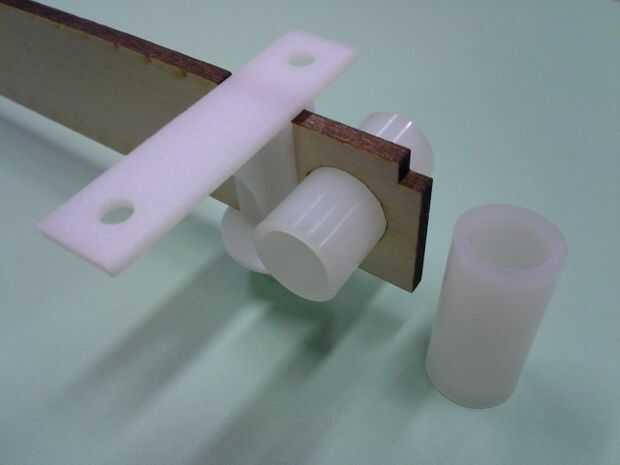

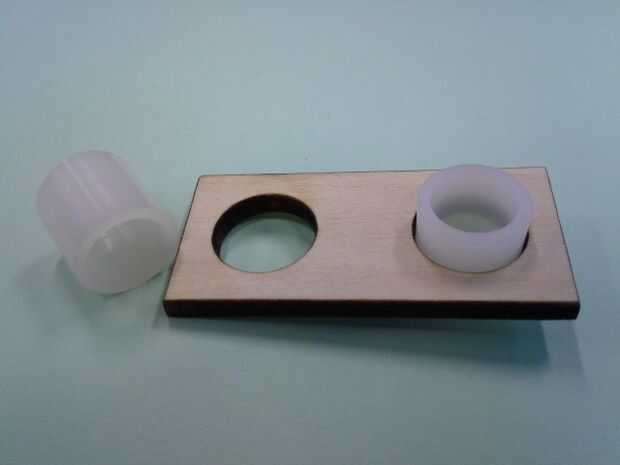

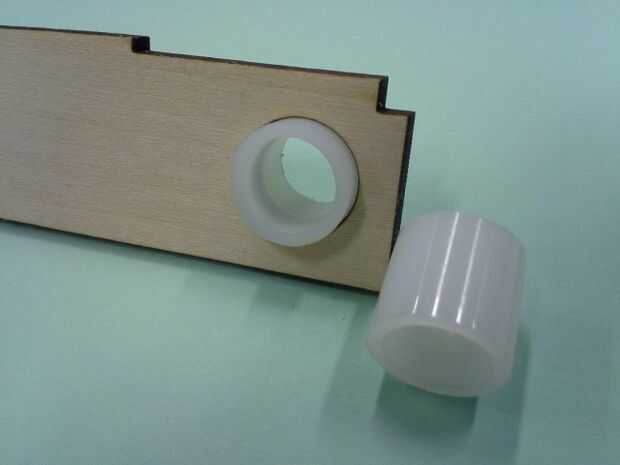

Una vez que los travesaños deslizante laser corte desde 1/8" Tilo y los pernos del portador 3d impreso, el montaje fue fácil. Resbaló el portador correcto pasador (es) sobre el extremo de cada travesaño (la ranura en el perno del portador es visible en el cuadro 6, como es el agujero para el pasador). Luego empujamos cada manga a medio camino a través de su agujero correspondiente.
Consejos
Aunque las mangas encaja perfectamente en sus agujeros, utilizamos pegamento en un paso posterior para asegurar una instalación permanente con las mangas rectas y centradas. Detener en la aplicación del adhesivo, como debe ser utilizado solamente después de cada control deslizante en lugar de sus rieles.
Es posible aligerar el deslizador inferior y otras partes de basswood largo mediante la incorporación de áreas de recorte; sin embargo, pruebas se necesitarían para asegurar que no sufre el rendimiento (por ejemplo, rigidez).
