Paso 6: Deslizador Rail inferior
Imágenes que son cortados por el algoritmo de visualización se anotan como un recordatorio para hacer clic en ellos para ver en su totalidad.
Propósito
Los rieles de corredera inferiores sirven como una guía para el control deslizante inferior. Las tapas sostener los carriles en su posición.
Diseño
Los carriles ellos mismos son tacos de madera, lijadas suaves para reducir la fricción dentro de la manga deslizante. Originalmente habíamos planeado usar tubos de metal, pero cambió a tacos porque eran significativamente menos costosos.

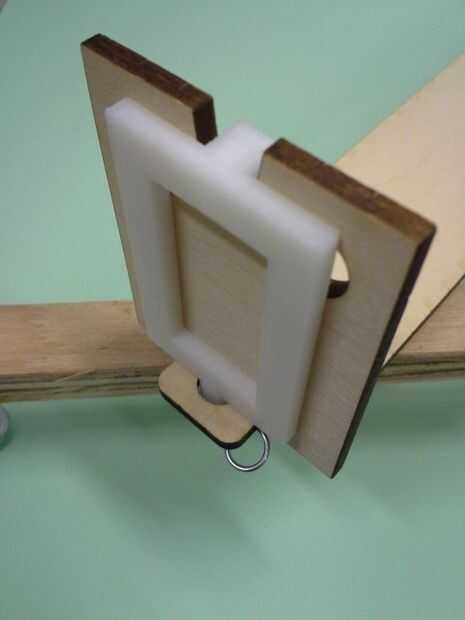

Los extremos de los rieles encajan en las tapas, que incorporan un sistema de tres pasos del dispositivo de seguridad que se pretende mantenerlos firmemente en su lugar en los extremos de la corredera inferior apoya:
1) una pestaña en el soporte se ajusta horizontalmente a través de una ranura en la tapa del extremo.
2) un pin a la tapa del extremo se ajusta verticalmente a través de un agujero en la ficha.

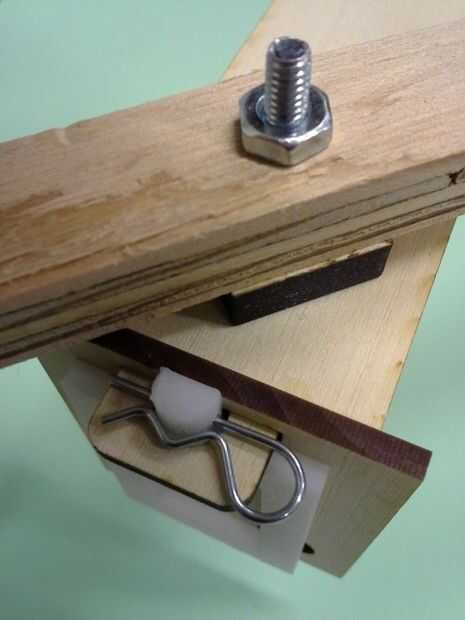

3) una chaveta de horquilla asegura el pasador de la tapa de extremo en lugar.
El pasador de la tapa de extremo tiene dos características importantes. En primer lugar, se recorta sobre la tapa; Nota que el tapón está ranurado para que el pasador de la tapa de extremo puede ser más corto. En segundo lugar, cubre las espaldas de los agujeros del riel en la tapa del extremo.

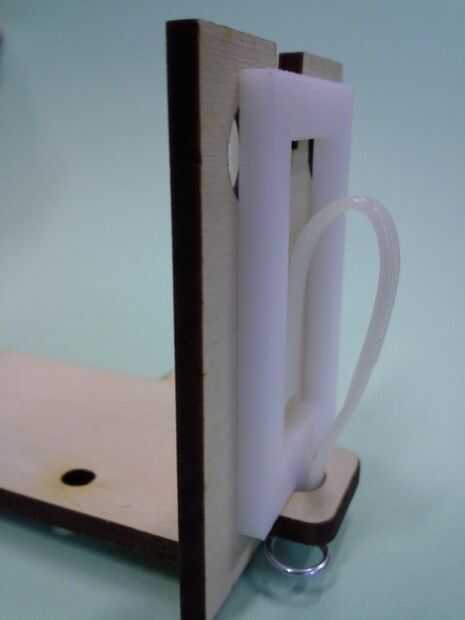

Nos sentimos decepcionados al saber que este diseño del casquillo final funcionaba muy bien. El agujero en la ficha era un poco demasiado grande para el pasador, que permitió las tapas a tambalearse hacia adelante y hacia atrás a lo largo de los ejes de los carriles. Como resultado, los extremos de los rieles a veces incapaz de permanecer en sus agujeros. Para resolver este problema, primero añadimos resortes de abrazaderas de plástico doblada a cada tapa hacia adentro. Aunque los resortes eran bastante fuertes, era todavía posible hacer inadvertidamente las tapas fuera de posición, permitiendo que los rieles a caer. Nos podríamos haber hecho a nuevo, más carriles, pero porque ya habíamos terminado el lijado éramos reacios a hacerlo. Por el contrario, intentamos insertar cuadrados delgados de madera dentro de los agujeros que los rieles, eficazmente acortando la distancia que debían cubrir, este enfoque fue algo eficaz, pero no es lo ideal ya que reduce la profundidad de los agujeros. Al final, hemos cortado con láser pequeño círculos de basswood de chatarra y pegado a los extremos de los rieles para extenderlos.
Sabiendo lo que sabemos ahora, sería rediseñar las tapas para ser mucho más simple y más seguro. En primer lugar, nos gustaría hacer las espigas más largas, que se extendería más allá de los agujeros en las tapas y fijarse desde el exterior (tal vez con una chaveta de horquilla). En segundo lugar, en lugar de usar el pasador de la tapa de extremo, incluiría una tercera madera pieza colocada perpendicular a ambos el soporte deslizante inferior y el casquillo de extremo.
Materiales
(1) baja deslizador (larga) construido previamente
(-) 1/8" Tilo descrito previamente
(2) tacos de madera 3/8 "x 48"
(4) tapa de extremo pernos (3d impreso de diseño personalizado)
(4) pasadores de horquilla 3/16-1/4
(4) abrazaderas de plástico
El archivo utilizado para crear la parte 3d impresa está incluido aquí (formato .stl generado por Maya).
Construcción

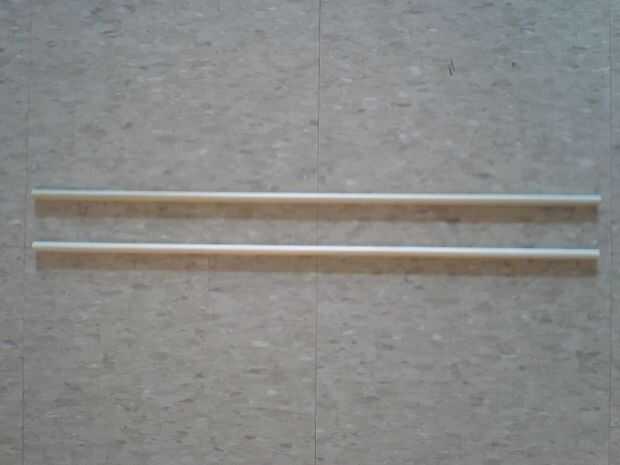

Para hacer los rieles, asierran dos piezas largas de cada espiga. La longitud de cada carril fue la distancia entre los lados lejos de sus dos tapas (los cuatro carriles eran iguales en longitud). Luego, usando papel de lija más fino progresivamente, desde 320 hasta grano 1000, suavizan sus superficies hasta que la manga deslizante fácilmente deslizarse a lo largo de ellos.

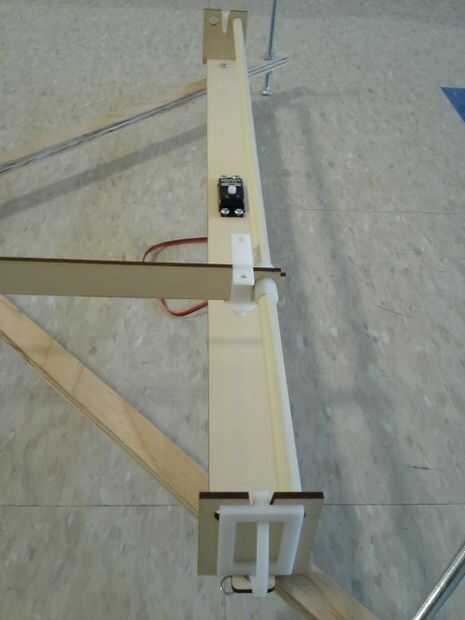

Después del laser-corte los cuatro casquillos de extremo e impresión 3d los cuatro extremo tapa pernos, nosotros nos encargamos de cada uno de las ensambladuras de las dos correderas en la siguiente secuencia:
1) instalar una tapa en el soporte deslizante inferior como se describe en la secuencia de tres pasos de bloqueo anterior.
2) deslizó un extremo de la corredera inferior sobre un riel.
3) instalar la segunda tapa con el riel en su lugar.

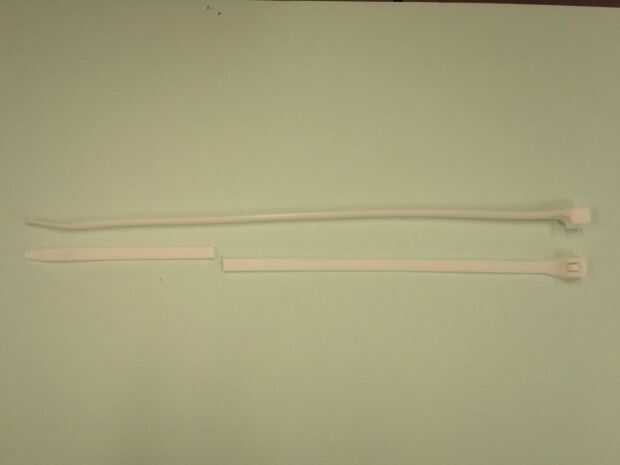

Hicimos el zip atar muelles de los extremos de la punta de los lazos, con cerca de 2-1/2" de material de cada lazo. Para cada punta cabe mejor en el espacio extra en el orificio alrededor del perno de casquillo de extremo, reducido y había diluido con una Dremel con una broca de rectificado cilíndrica. Por sostiene cada resorte en una posición doblada con pinzas, hemos sido capaces de insertar las puntas profundamente en los espacios.

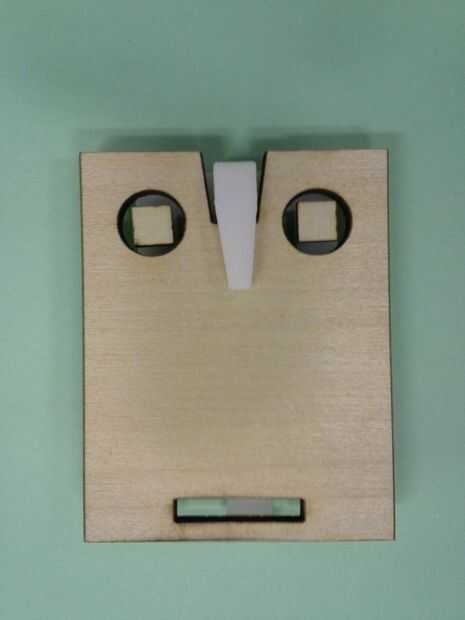

Como se señaló anteriormente, tenemos también ajustar las longitudes de carril pegando en círculos de diámetro de 3/8" laser-corte de 1/8" tilo.

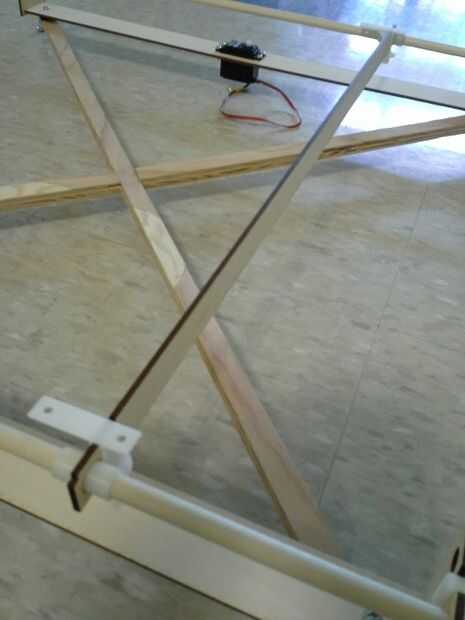

Por último, garantizar que el regulador estaba perpendicular a los rieles y que las mangas fueron colocadas correctamente en su interior, permanentemente instalamos las mangas utilizando pegamento de contacto de la soldadura-It para pegar en la barra deslizante.
Consejos
Para doblar el cordón manantiales más fácilmente, calentarlos un poco en su mano primero. Flexión lenta funciona mejor.
Cuando instale los resortes, asegúrese de usar gafas de seguridad! También prestar atención a que forma el resorte se enfrenta durante la instalación, el extremo opuesto de la punta debe quedar el tapón.
