Este instructable es nuestro esfuerzo para ganar el gran premio más impresionante para el concurso de Shopbot. Soy parte de un grupo muy reducido de amigos, artistas y creativos ingenieros que constantemente están imaginando diversión ideas para proyectos. Somos lo bastante afortunados como para encontrar financiación para muchos de ellos como con este club donde esta fue construida. Utilizamos también colectivamente productos CNC ruteado extensivamente, pero siempre los externalizar. Tener un router CNC y AutoCAD sería el catalizador más increíble para nosotros y puedo garantizar daría lugar a algunos avances genuinos en nuestros esfuerzos creativos. -habla con la humildad que pueda; colectivamente, no sé de un grupo más merecedor. Ahora en el Instructable...
--------------------------------------------------------------------

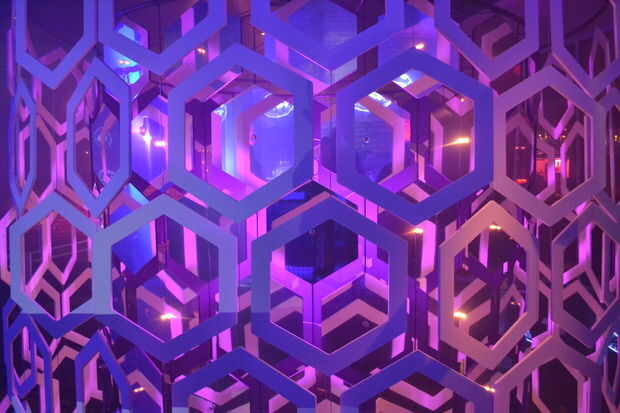

Se trata de un candelabro de costumbre diseñado y construido para club nocturno de Chicago, "Nikki", anteriormente en Crobar. Se construyó sobre la solicitud de una estructura más permanente, basada en una instalación similar de diseño y construcción de los grandes globos de mylar. Ver la imagen del candelabro metálico Oro.
Esta "lámpara" es de 13' de diámetro. Construido a partir de hexágonos espejo 126. 90 blanco enmarcados hexágonos.
Iluminación consta de 126 pequeñas bombillas de 12 canales y un trío de accesorios LED de cambio de color.
Con la excepción de los aros de acero, que nos habíamos subcontratado, este fue diseñado y construido enteramente por mí y compañeros fabricante Instructable, Sean Hunt. El resultado final es especialmente espectacular en persona, como la reflejada superficies y espacios negativos realmente lío con tu mente y se hace difícil comprender realmente lo que buscas en. :-)
Antes de comenzar, aquí están todas las especificaciones detalladas de los materiales utilizados en este proyecto:
Gran anillo exterior de hexágonos de 1/2" blanco ULTRA Junta (espuma de poliestireno frente), a aprox. 26 1/2" ancho.
5 que se enclavija filas de hexágono alto (total 83)
39' circunferencia, de 12' 5" de diámetro, el tubo de soporte es de acero 1" soldado con autógena de 3 segmentos de tubo doblado.
13" espaciado de cada filamento vertical. 3" espacio entre cada hexágono.
caída de techo colgar alambre solía suspender todo en este anillo externo:
25 1/8", 1/2 de 22" en la parte superior. (sin contar la curva y cualquier cuelgue del) 18: 30 1/4", 18: 7 3/4"
peso total de 43 libras.
Anillo interior más pequeño de hexágonos de 1/2" negro/pulido aluminio ULTRA BOARD (tablero de la espuma de poliestireno/frente de aluminio), dirigen a aprox. 18 3/4" ancho.
7 filas de hexágono alto (126 total) de enclavamiento
9' 8,5" de diámetro, circunferencia 28,5 pies, tubo de soporte es de acero 1" soldado con autógena de 2 tramos de tubo doblado.
9.5" espaciado de cada filamento vertical. (3" espacio entre)
Cada filamento vertical está cableado con cable de la lámpara negra de calibre de 18/2, encolar en su lugar, corriendo verticalmente sobre el centro y con un zócalo de lámpara de C9 en el agujero del centro del hexágono.
Casquillos y bombillas de actionlighting.com:
http://www.actionlighting.com/C9-socket-spt2-Green-100-bag-bag/
http://www.actionlighting.com/C9-7watt-Christmas-Bulb/
2 rollos de 250 pies largo 18/2 lámpara negro calibre fueron utilizados para apoyar y alambre estos hexágonos.
peso total de 107 libras.
Se utilizaron 3 DMX Dimmer packs para controlar focos de theC9, en 3 sets idénticos de 12 canales. Usé 3 unidades compactas de euforia/American DJ: DP 415
1' 8"+ espaciamiento entre tubos de soporte interno y externo
8 1/16" acero cables cuelgan de cada aro de tubo hasta el punto de caída del centro. Utiliza un polipasto de cadena 1/2 ton.
Se midieron los cables para permitir que el aro exterior para colgar un poco más alto que el interno.
