Araña mecánica robótica

Para mi proyecto de tecnología 13 años yo estaba encargada de realizar cualquier proyecto de mi elección para un actor. Me decidí a diseñar, construir e implementar una araña mecánica controlada remota, ya que, ¿por qué no?

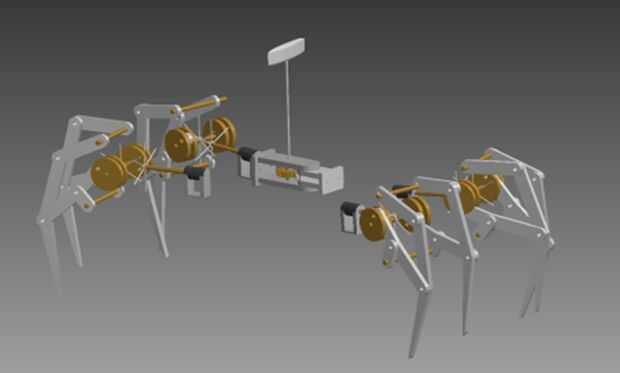

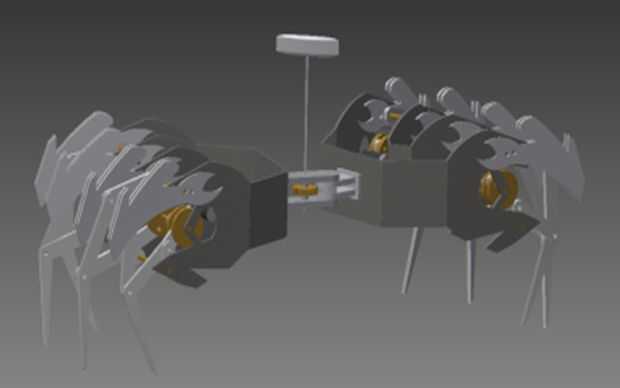

Este proyecto es una fusión de componentes complicados y simples; de la estructura relativamente fácil para un transmisor de radio, motores eléctricos y otros componentes varios. Hice todo el proyecto con Autodesk Inventor Professional 2013 primero y subo mis archivos CAD si solicitan.

Este proyecto fue muy difícil que no recomiendo realizar a menos que seas competente en una serie de habilidades diferentes taller incluyendo electrónica. También haría este proyecto automatizado de un infierno de mucho más fácil si tuvieras acceso a un cortador láser o chorro de agua o algo similar que es capaz de corte de precisión, como no lo hice y me tomó mucho tiempo para decir lo menos (bueno de la razón por qué estoy entrando en)

Soy sólo una estudiante y estoy seguro que hay muchas alternativas para los diferentes componentes que hice como el mecanismo de giro que sería mucho más fácil que acoplamos sobre así que cualquier información sería muy apreciada y no dude de sus propias ideas de la tirada en la mezcla y ver lo que funciona hacia fuera

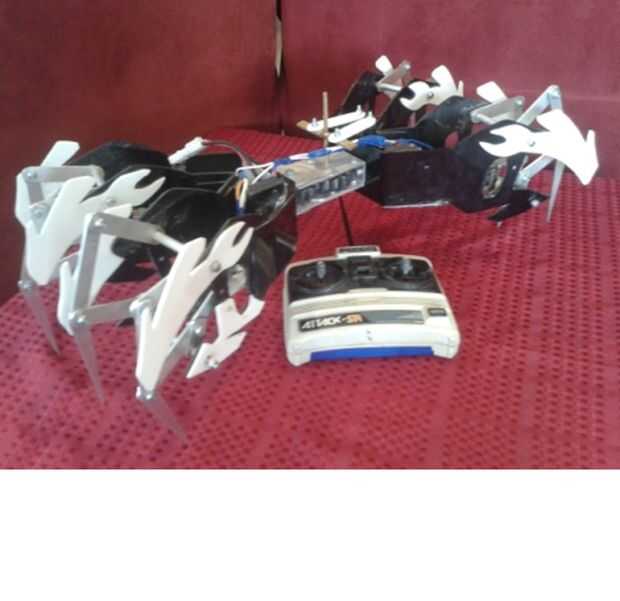

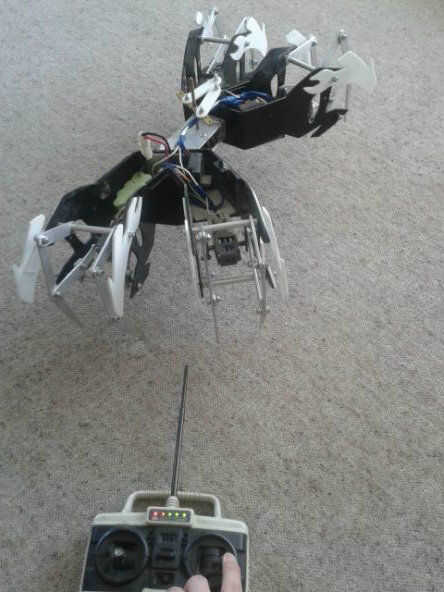

El producto final skitters alrededor como negocio de nadie y está garantizado para asustar a la mierda de cualquier animal doméstico, roedor grande o niño pequeño que pasa sobre él.

Materiales - este proyecto va a requerir la compra (o recuperación sigiloso) de...

  • 4 sistemas de la caja de engranajes de motor eléctrico
  • Transmisor y receptor de dos canales
  • Cepillo de controlador de velocidad del motor, por lo menos 20 amperios
  • Un servo estándar
  • Alambres para soldar
  • 3 x 50 mm x barra de aluminio de 1 metro
  • 1,5 m ^ 2 de la hoja de acrílico de 3 mm de tu color deseado
  • 1,5 m de varilla de 5mm roscada
  • varilla de latón de 500 x 5 mm
  • Poquito de hoja de cobre amarillo
  • 250mm ^ 2 de plástico de 20mm para girar los engranajes
  • 100 mm de barra de nylon de 15 m m
  • remaches de 5mm
  • La mayor pila de tuercas de 5mm y arandelas conocidas por la humanidad.

(Nota: para ser tan verde y económica como posible tomé aparte un coche de control remoto y volver a utilizar el transmisor, receptor y controlador de velocidad, también la batería usé fue un repuesto que mentía alrededor por lo que he podido encontrar un uso para que así.)

Herramientas

  • Taladro de mano y brocas para taladro
  • Taladro de columna
  • Sierra para metales
  • Archivos
  • Punta de trazar
  • Sierra de calar
  • Pegamento
  • Cautín y soldadura
  • Doblador de plástico (o un aire caliente del arma si no tienes acceso a uno)
  • Pistola de remache con remaches
  • Molino
  • Lijadora de banda
  • Torno de metal
  • Soplete

Nota: haga clic en las imagenes para ver las anotaciones que coincidan con el texto. Pido disculpas por las fotos borrosas.

Este es un enlace a mi informe final que tiene más en discusión de la profundidad de mi proyecto: si tienes intención de hacer este proyecto recomiendo leerlo! https://docs.Google.com/file/d/0B4EnwQ3Y1QiGSEhaUDVsbXFmUmM/Edit

También a mi amigo Ben Murton, de crédito, que fue de gran ayuda con mi primer Instructable.
