Paso 4: Circuito controlador opcional
Los pines digitales en un Aduino sólo pueden emitir un máximo de 40 mA (se recomienda que se mantenga por debajo de 20 mA). Muchos dispositivos de salida se requieren más para operar. Por ejemplo un motor pager puede requerir entre 50 mA y 200 mA. Si desea utilizar dispositivos de potencia de salida superiores, necesita construir algún tipo de circuito del conductor externo.

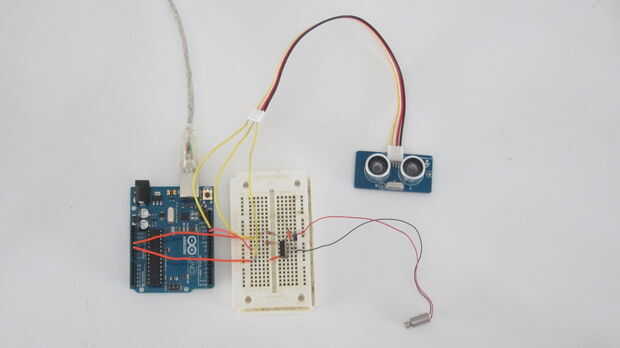

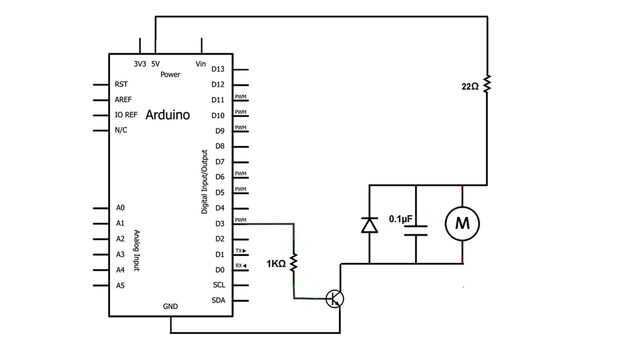

Aquí está un ejemplo simple de un circuito del conductor. La potencia para este circuito puede suministrarse por el pin de 5V. El pin de 5V se conecta directamente al regulador de voltaje que alimenta el tablero. Así que puede hacer salir una corriente mucho mayor que los pines digitales. Compruebe las especificaciones de la placa para un número exacto.

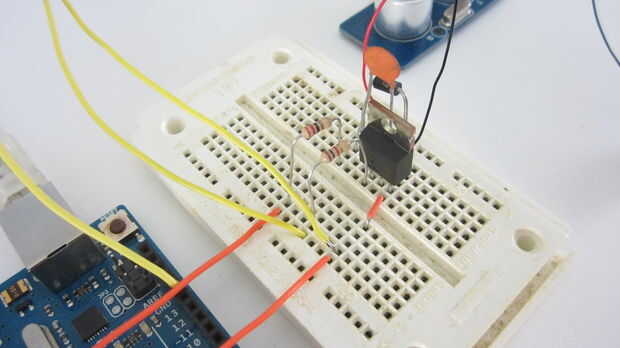

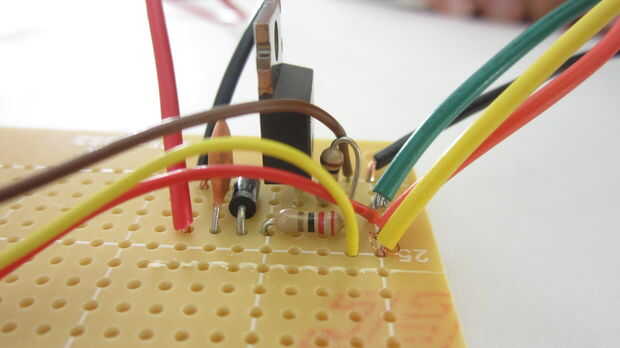

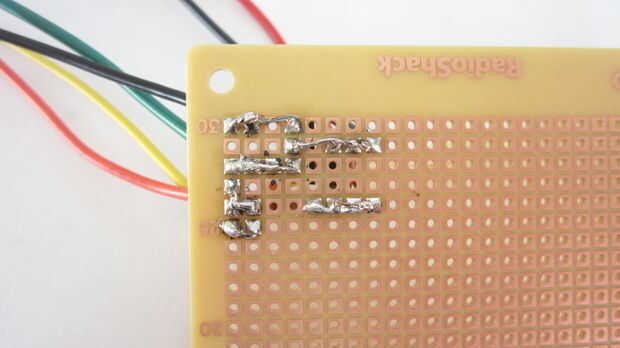

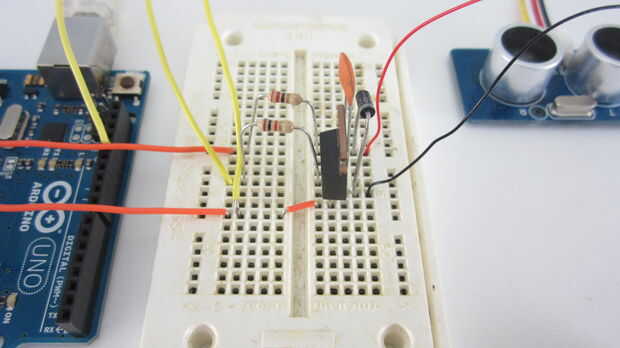

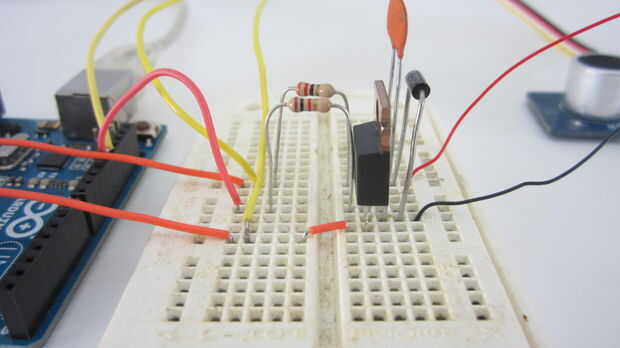

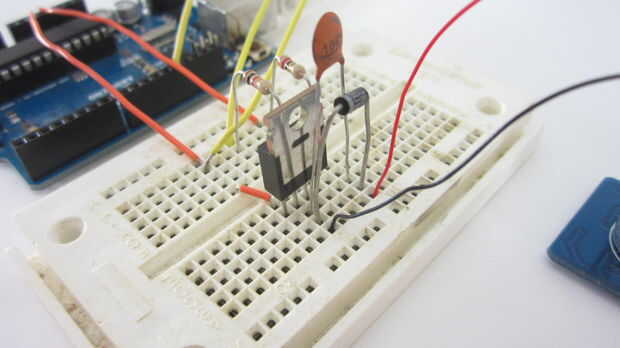

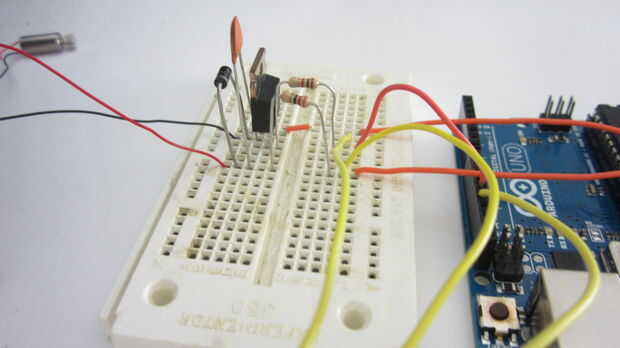

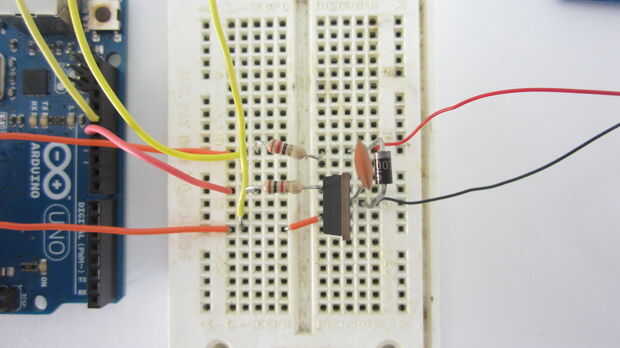

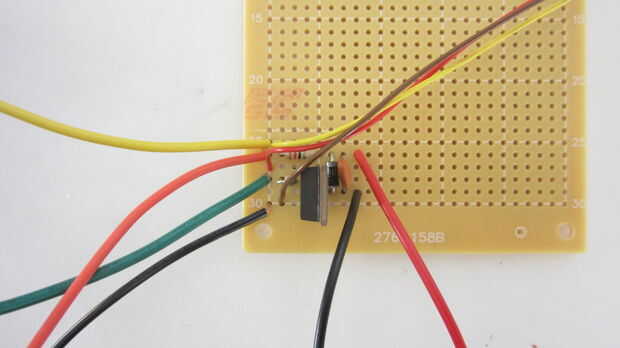

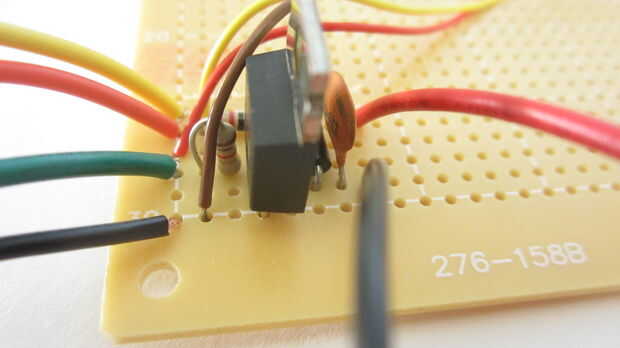

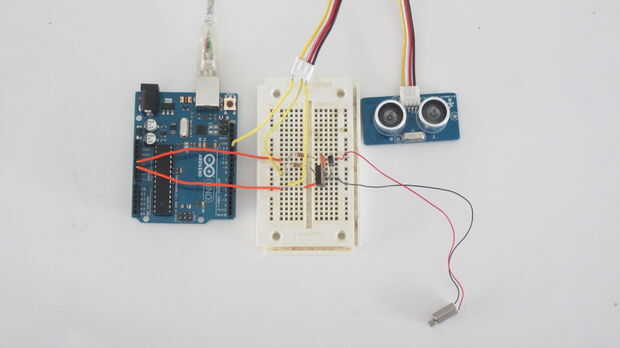

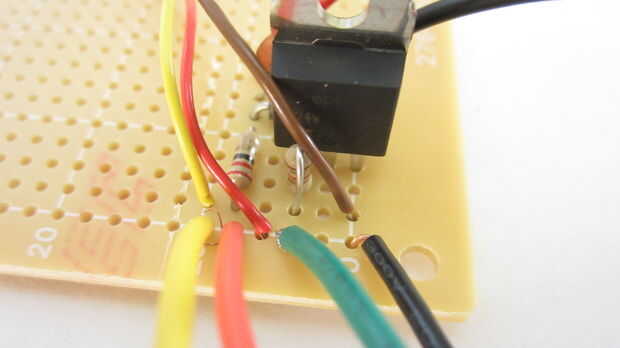

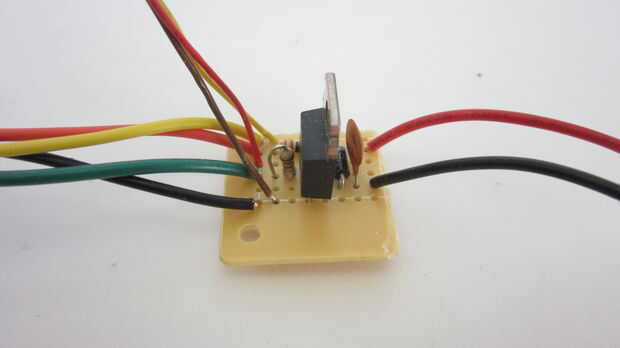

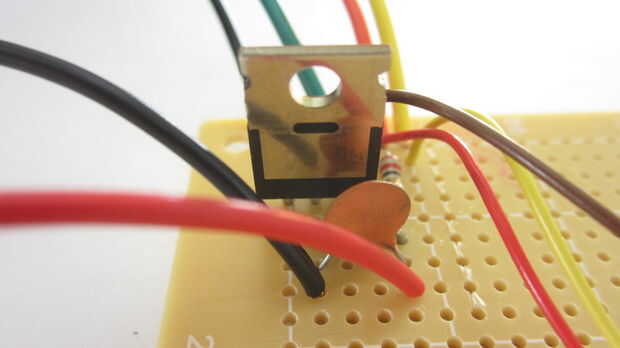

Primer prototipo todo en un protoboard. Entonces soldadas en placa perf.
