Paso 5: Conecte el Sensor de la gama ultrasónica para Arduino

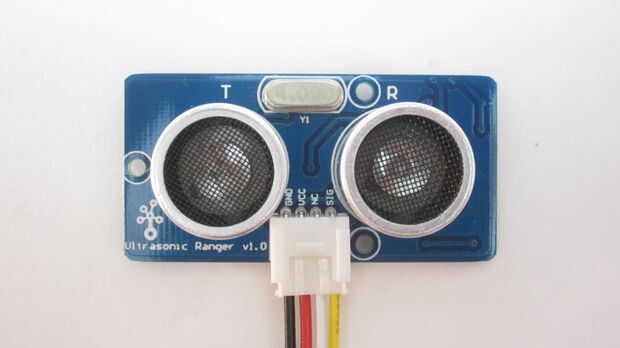

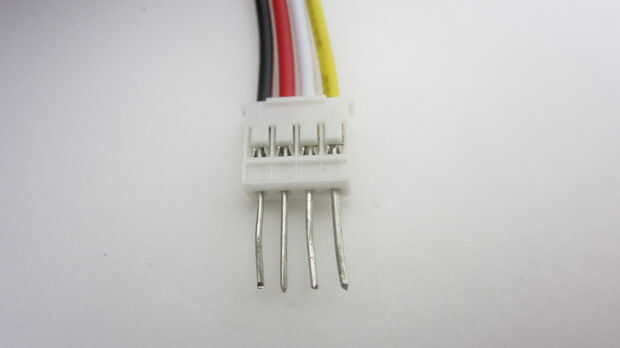

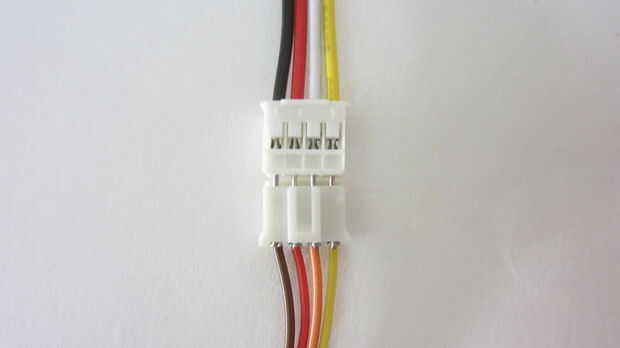

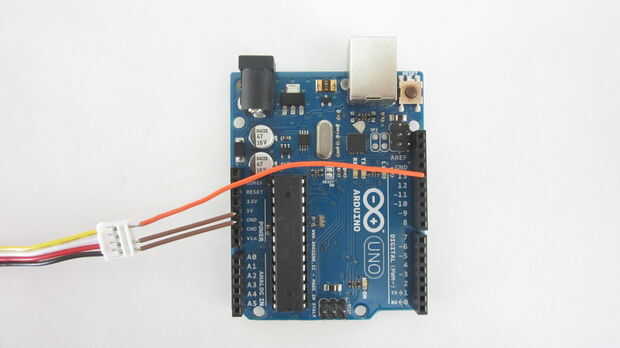

El sensor de ultrasonidos tiene cuatro clavijas (GND, Vcc, NC y SIG). GND se conecta al pin GND de Arduino. VCC se conecta al pin de 5V de Arduino. NC no tiene conexión. SIG se conecta a un pin de salida digital en el Arudino. Este sensor de ultrasonidos vino con un cable corto a hembra. He añadido que un segundo conjunto de cables para que Monte el sensor más lejos de la Junta de Arudino. Para conectar dos extremos hembra juntos, utilicé cuatro piezas cortas de cable que fueron acortados de resistencia conduce.
Si utilizas un circuito conductor externo como el descrito en el paso anterior. Usted necesitará dos cables conectados al pin de 5V en el tablero Aduino. En este caso, puede considerar el circuito de conductor de conexión al pin de 5V de Arduino y conecte el cable de Vcc en el sensor a la correspondiente conexión en placa de circuito del conductor.
