Árbol de luz de Drag Race Arduino

soy nuevo en Arduino, así que estaba emocionado de probar esto.  También arrastro carrera 1/24 escala slotcars.  Construí una tira casera 24' arrastrar a la práctica. Necesito el árbol a ser la misma que la pista de carreras por lo que podría mejorar mi tiempo de reacción.  No estoy seguro si tengo el derecho de sincronización, pero se está acercando. Ver el video de abajo.

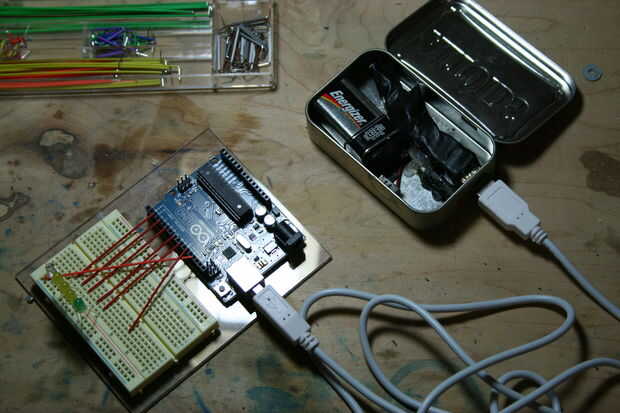

El Arduino = Arduino UNO comprada en Radio Shack

La protoboard = Radio Shack (no es necesario, pero ya hecho el prototipado soporte.

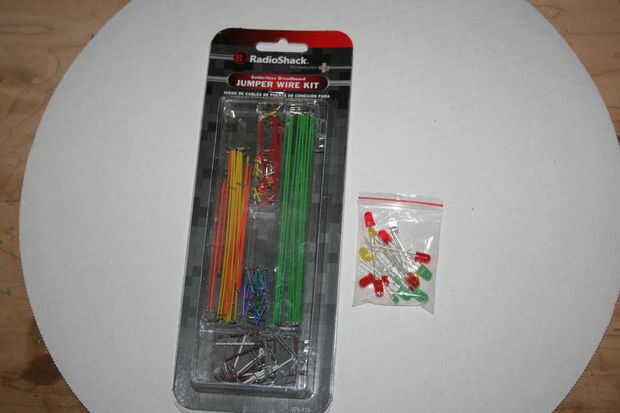

LEDs y cables puente = te lo adivinó... Radio Shack

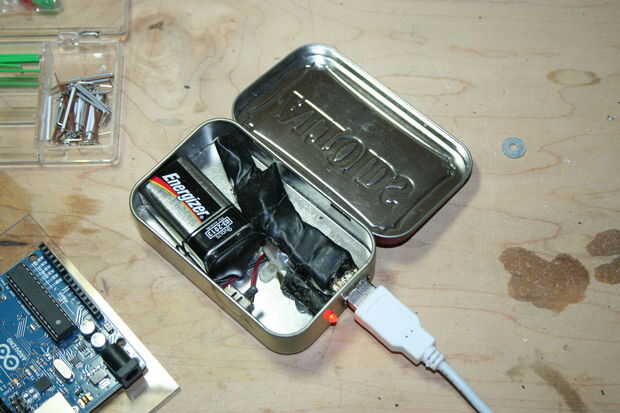

La fuente de alimentación es cargador de Altoids que la fuente de 5v de la placa de Arduino (
También puede utilizar una batería de 9v con resistencias que son apropiadas o utilizan usb de laptop o escritorio computadora superior.

El software he descargado de http://arduino.cc/en/Main/Software

Entiendo que uno puede hacer esto de muchas maneras. Decidí construir de esta manera porque esto es lo que tenía.

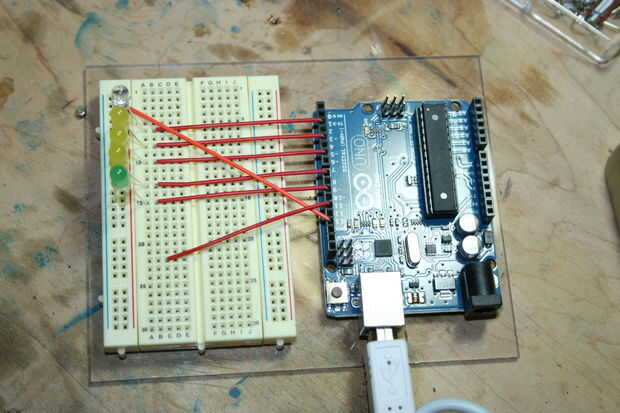

Conecté los cables de puente a los pines 2,4,6,8,10 # encontrados la placa Arduino y la pata larga del Led se colocan en línea con el extremo de los cables de puente rojo sobre la protoboard.
.
El conector de tierra está situado sobre el pin #13 (GND) en la placa Arduino.

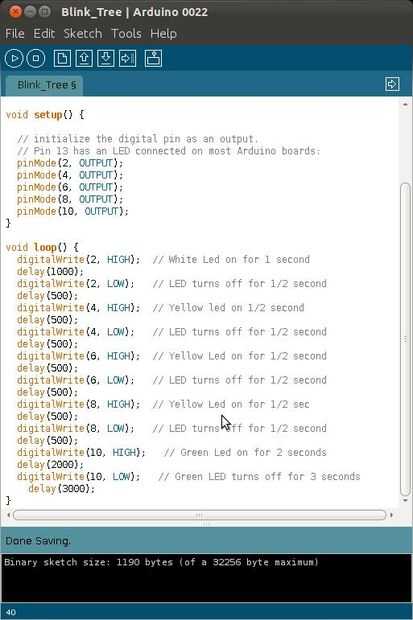

El código que escribí es una versión modificada del ejemplo blink:

/*
Abrir y cerrar
Se enciende un LED encendido durante 1 segundo, luego durante 1 segundo.

Este ejemplo de código es de dominio público.
*/

void setup() {}

Inicializa el pin digital como salida.
Perno de 13 tiene un LED conectado en la mayoría de placas Arduino:
pinMode (2, salida);
pinMode (4, salida);
pinMode (6, salida);
pinMode (8, salida);
pinMode (10, salida);
}

void loop() {}
digitalWrite (2, alto);  Blanco Led encendido durante 1 segundo
Delay(1000);
digitalWrite (2, bajo);   LED se apaga por 1/2 segundo
Delay(500);
digitalWrite (4, alto);  Led amarillo en 1/2 segundo
Delay(500);
digitalWrite (4, bajo);   LED se apaga por 1/2 segundo
Delay(500);
digitalWrite (6, alto);  Led amarillo encendido por 1/2 segundo
Delay(500);
digitalWrite (6, bajo);   LED se apaga por 1/2 segundo
Delay(500);
digitalWrite (8, HIGH);  Led 1/2 seg amarillo
Delay(500);
digitalWrite (8, bajo);   LED se apaga por 1/2 segundo
Delay(500);
digitalWrite (10, HIGH);   Led verde durante 2 segundos
Delay(2000);
digitalWrite (10, bajo);   El LED verde se apaga durante 3 segundos
Delay(3000);
}

Como aprender a moverlo a está propia y añadir un interruptor de arranque, yo te pondré en una caja y montar permanentemente.
